Kaip pasirinkti tinkamą vėdinimo filtrą elektros spintai ar pramoniniam korpusui?

Šiluma yra vienas iš paprasčiausių būdų sutrumpinti spintoje esančių elektrinių komponentų tarnavimo laiką. Aventiliacijos filtrasrinkinys, kuris tinkamai tinka, efektyviai filtruoja ir tinka diegimo aplinkai, padeda užtikrinti, kad viskas veiktų be problemų. Yitailock gamina visą asortimentą įvairių dydžių ir konfigūracijų spintelių vėdinimo langų iš ABS plastiko – štai ką reikia žinoti prieš renkantis.

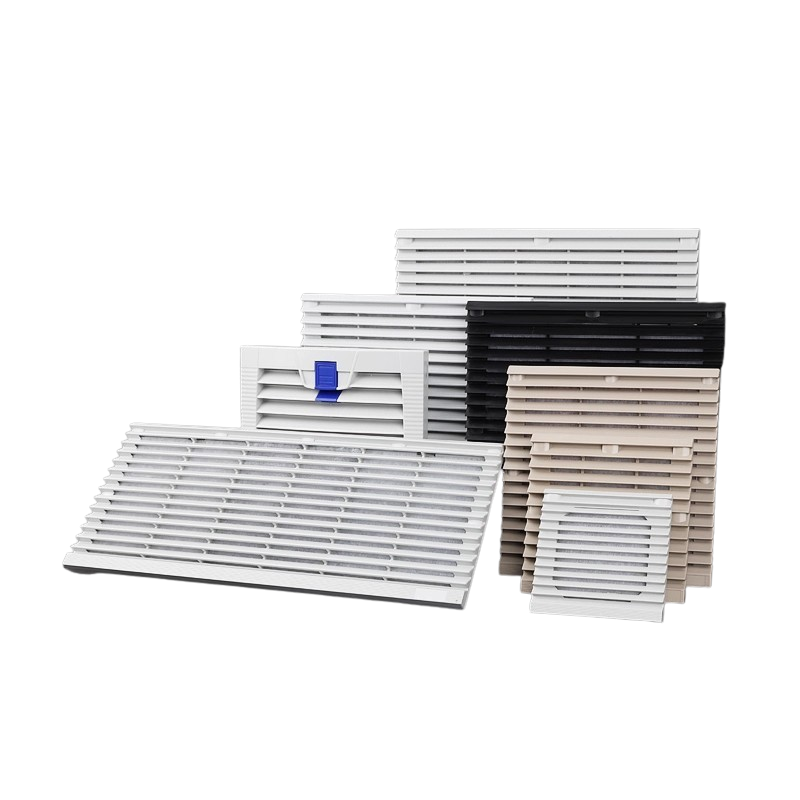

XT serija – filtruojama ventiliacija elektros korpusams

XT serija dengia kvadratąventiliacijos filtrasrinkiniai nuo XT801 iki XT807, kiekvienas su žaliuzėmis ABS grotelėmis išorėje ir G3 polimero filtro padėklu viduje. Filtro padas sulaiko dulkes ir šiukšles dar nepasiekdamas korpuso viduje esančių komponentų, o tai yra pagrindinis skirtumas tarp šių ir paprastų ventiliacijos grotelių.

Dydžiai svyruoja nuo kompaktiško XT801 (107 × 107 mm išorinė, 81 × 81 mm išpjova) iki XT806 (322 × 322 mm išorinė, 280 × 280 mm išpjova) ir stačiakampio XT807 (420 × 180 mm išorinė, 389 × 149 mm išpjova). Dažniausiai nurodomi dydžiai yra vidutinės klasės XT803–XT805, atitinkantys standartines skydelio išpjovas, esančias daugumoje skirstomųjų spintelių ir valdymo korpusų.

Spalvos yra RAL 7035 (šviesiai pilka – daugelio pramoninių korpusų standartas), RAL 7032 (šiltesnė akmenukų pilka) ir juoda, skirta specifiniams įrengimams.

Įprastas tipas prieš aukštą stilių

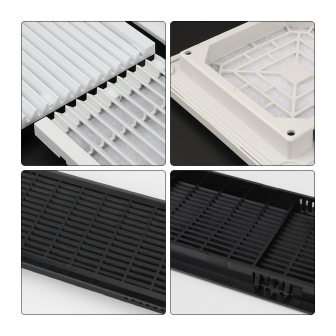

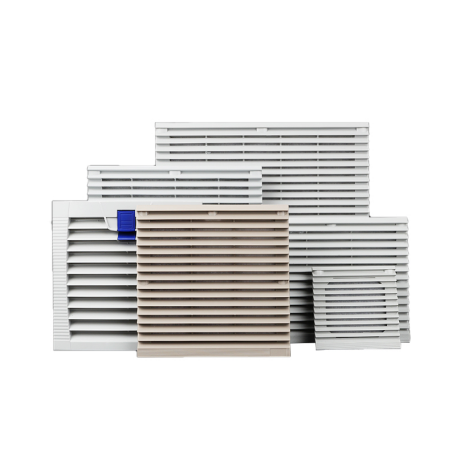

Galimi du profilių aukščiai XT804 ir XT805 modeliams. Įprastas tipas yra arčiau plokštės paviršiaus ir tinka standartiniams įrengimams, kai spintelės sienelių storis yra tipinio diapazono ribose. Aukštas stilius turi gilesnį korpusą, kuris tinka storesnėms plokščių sienoms arba instaliacijai, kur reikalingas papildomas tarpas tarp grotelių ir už jų esančio ventiliatoriaus. Antrame ir trečiame paveikslėliuose parodytas kiekvieno iš jų vidinis išdėstymas – įprastam tipui naudojamas M4 varžtas tvirtinamas viename taške, o aukštame stiliuje naudojami du M4 tvirtinimo taškai, kad būtų saugesnis tvirtinimas prie gilesnių plokščių.

Lipniųjų tarpiklių parinktys

Daugumą XT modelių galima įsigyti su lipnia taškine tarpine arba be jos – juoda sandarinimo juosta, kuri eina aplink filtro rėmo perimetrą. Korpusams, kuriems reikalingas tam tikras dulkių sandarumas aplink patį ventiliacijos langą, verta nurodyti tarpiklio versiją. Kai sumontuotos grotelės, jis prisispaudžia prie plokštės paviršiaus ir sumažina tarpą tarp rėmo ir išpjovos krašto. Standartinėms patalpų spintelėms, kur apsauga nuo patekimo aplink groteles nekelia rūpesčių, nelipni versija yra paprastesnis ir ekonomiškesnis pasirinkimas.

Kai kurie XT804 ir XT805 modeliai taip pat gali būti su užsegimu, o ne varžtais, kurie pagreitina filtro išėmimą ir pakeitimą atliekant techninę priežiūrą.

Paprastos ventiliacijos grotelės

Tais atvejais, kai filtravimas nereikalingas – tik pasyvus oro srautas – paprastos ventiliacijos grotelės yra trijų dydžių: 78 × 200 mm, 78 × 456 mm ir 80 × 461 mm. Jų viduje nėra filtro padėklo, todėl jie tinka korpusams, kur dulkių patekimas nekelia susirūpinimo, tačiau oro srautą vis tiek reikia valdyti skydelyje.

Tinkamo pasirinkimas

Dydis yra pirmasis sprendimas – suderinkite išorinius matmenis su turima plokštės vieta ir prieš užsakydami patvirtinkite išpjovos dydį. Po to pasirinkimas tarp filtruotų XT serijų ir paprastų grotelių priklauso nuo to, ar reikalinga apsauga nuo dulkių. XT serijoje lipnią tarpiklį verta pridėti bet kokiam įrenginiui, kai spintelės ventiliacijos langas turi būti lygiai ir sandariai pritvirtintas prie skydo. Įprastas ir aukštas stilius išplaukia iš plokštės storio ir ventiliatoriaus tarpo reikalavimų.
