Trigubo lenkimo vyriai pramoninėms spintelėms

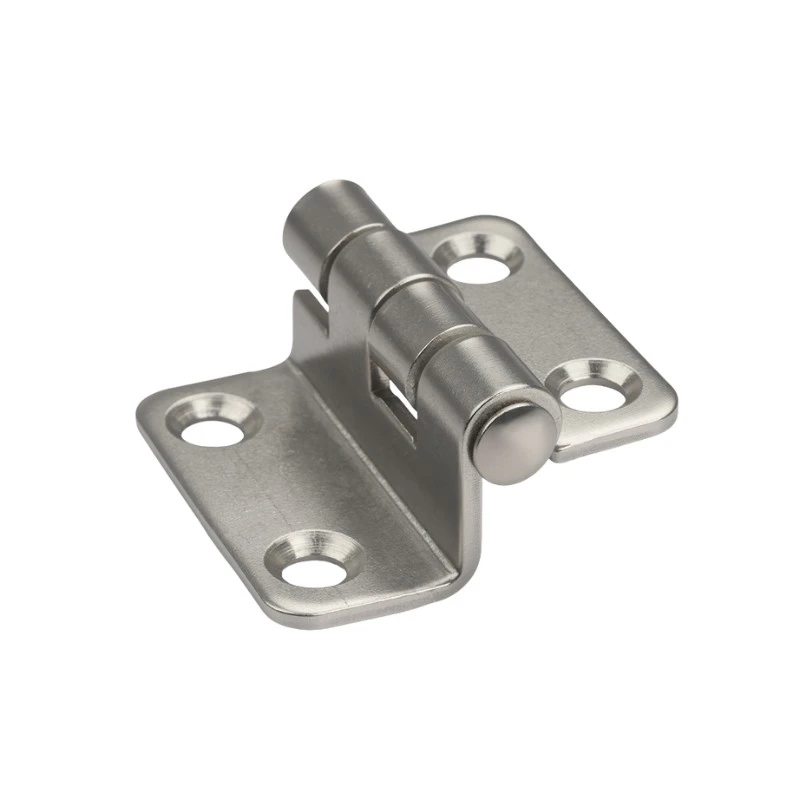

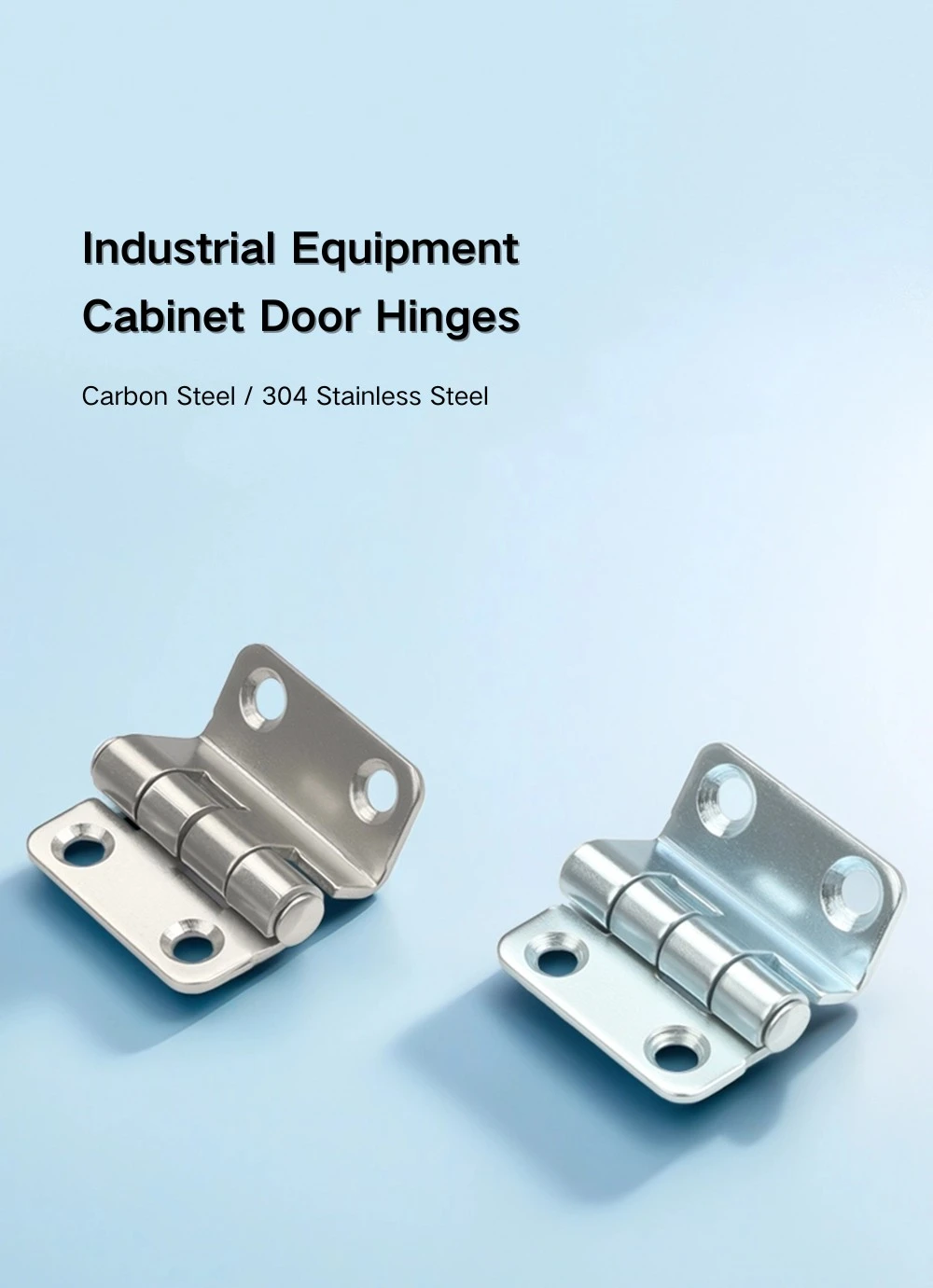

Didmeninės prekybos pramoninių spintelių vyriai iš „Yitai Lock“ pastebės, kad pramoninėms spintoms skirtas trigubas lankstas CL252 yra vieno dydžio, 38 × 37 mm – pakankamai kompaktiškas mažesnėms durims, kuriose viso dydžio vyriai atrodytų netinkami. Trigubo lenkimo forma kiekvienai varčiai suteikia laiptuotą profilį, kuris leidžia vyriui nuvalyti durų kraštą ir staktos kraštą, nesurišant durims siūbuojant. Φ5 mm vamzdis praeina per visas tris jungtis ir išlaiko ašį stabiliai, kai durys nuolat varstomos.

Struktūra ir matmenys

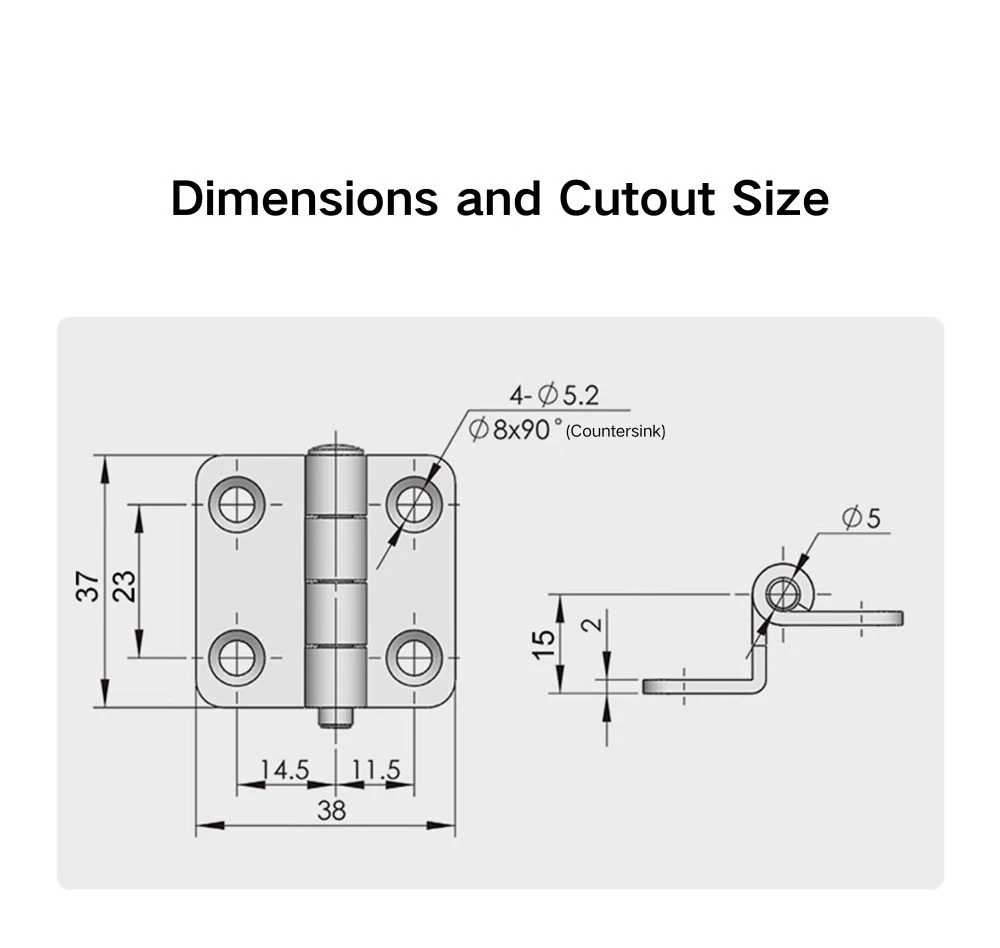

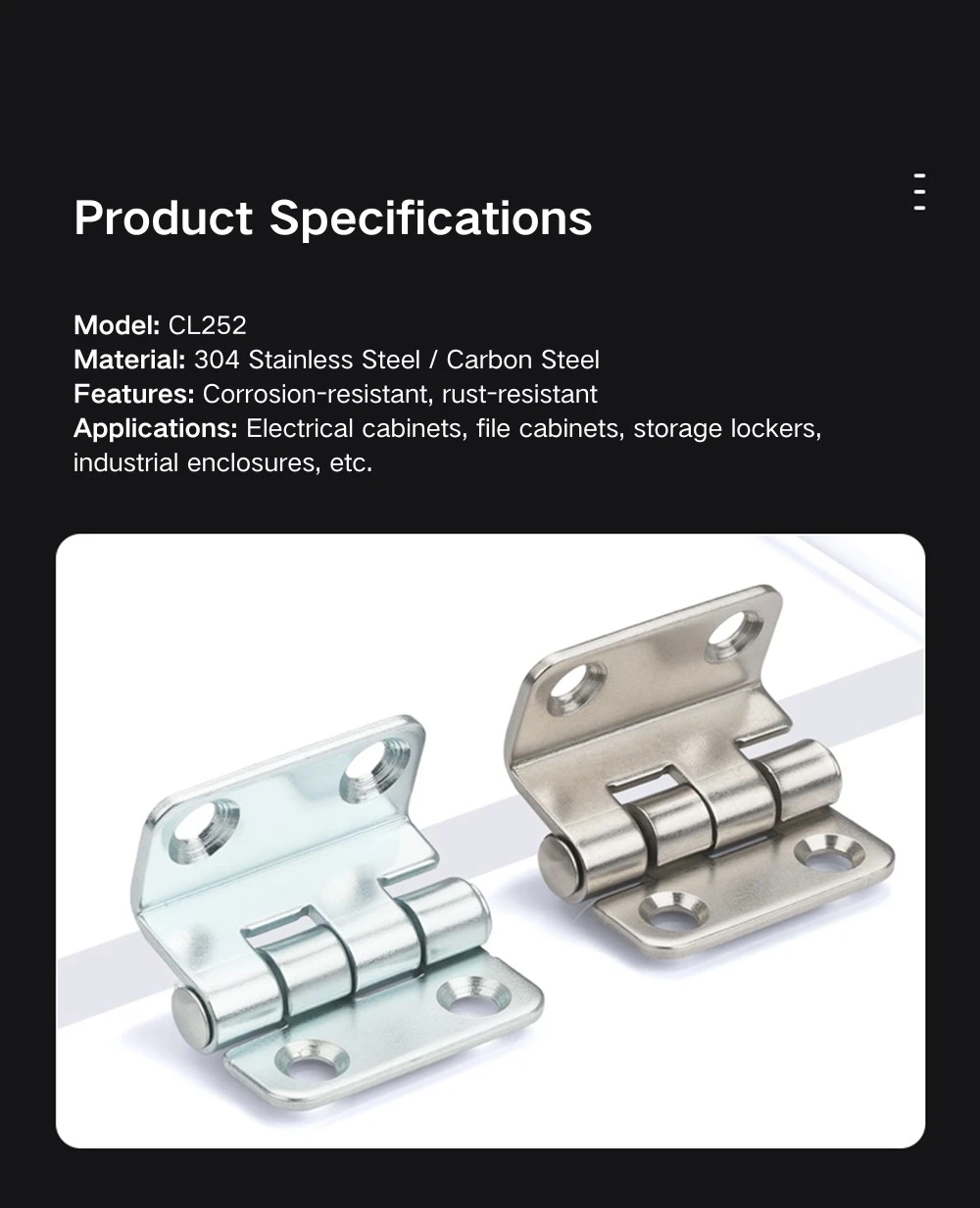

Pramoninių spintelių trigubo lenkimo vyris yra 38 mm pločio ir 37 mm aukščio, o centre yra 23 mm atstumas. Dvi varčios yra asimetriškos – platesnė varčia yra 14,5 mm, o siauresnė varčia yra 11,5 mm – tai reiškia, kad vyriai nėra apverčiami tarp durų ir staktos, nekeičiant šonų. Statinės skersmuo yra Φ5 mm, o šoninio profilio bendras aukštis yra 15 mm su 2 mm žingsniu lenkimo vietoje, suteikiant lapo poslinkio formą.

Kiekviename pramoninių spintelių trigubo lenkimo vyrio lape yra dvi tvirtinimo angos: Φ5,2 mm skersmens su Φ8 × 90° įdubimu, iš viso keturiems tvirtinimo taškams. Dėl įgilinto profilio plokščiagalviai varžtai priglunda prie lapo paviršiaus, todėl po montavimo nėra jokios įrangos, kuri galėtų didžiuotis vyrių paviršiumi. Varžto ilgis turi būti parenkamas atsižvelgiant į durų skydo ir rėmo storį montavimo vietoje.

Paviršiaus apdorojimas ir medžiagos

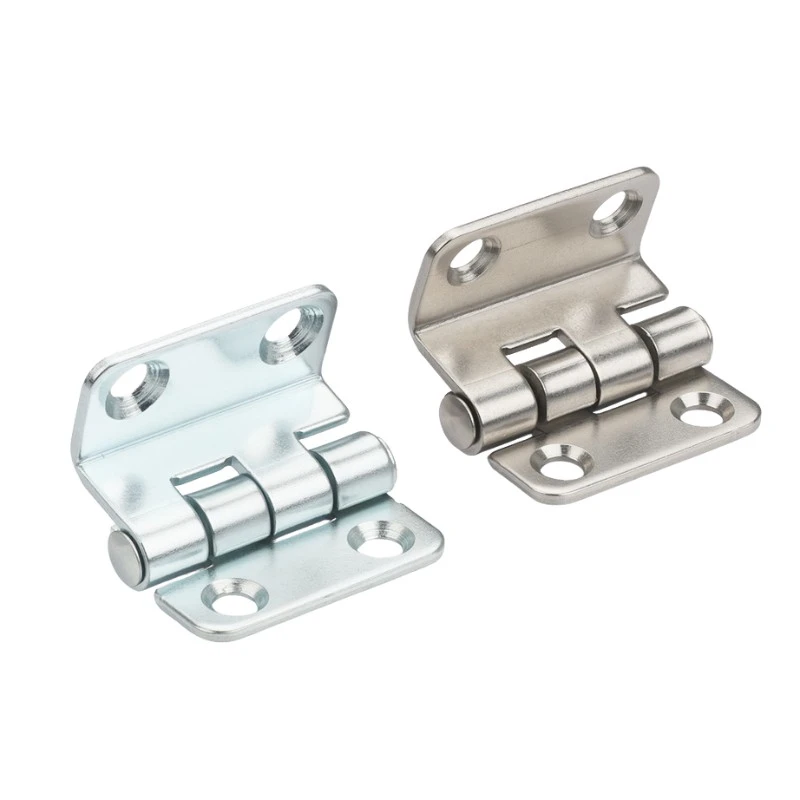

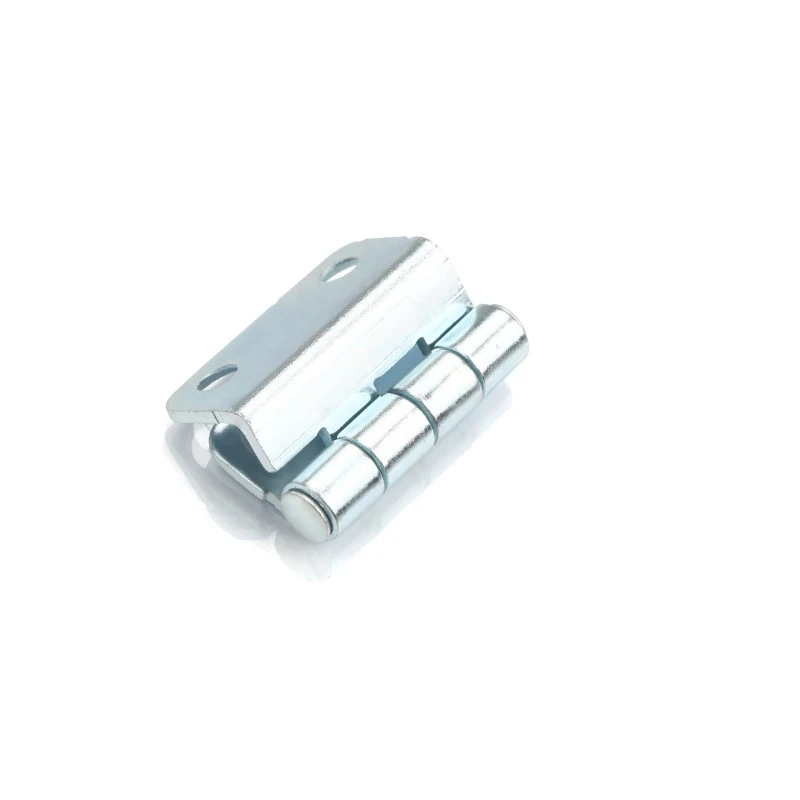

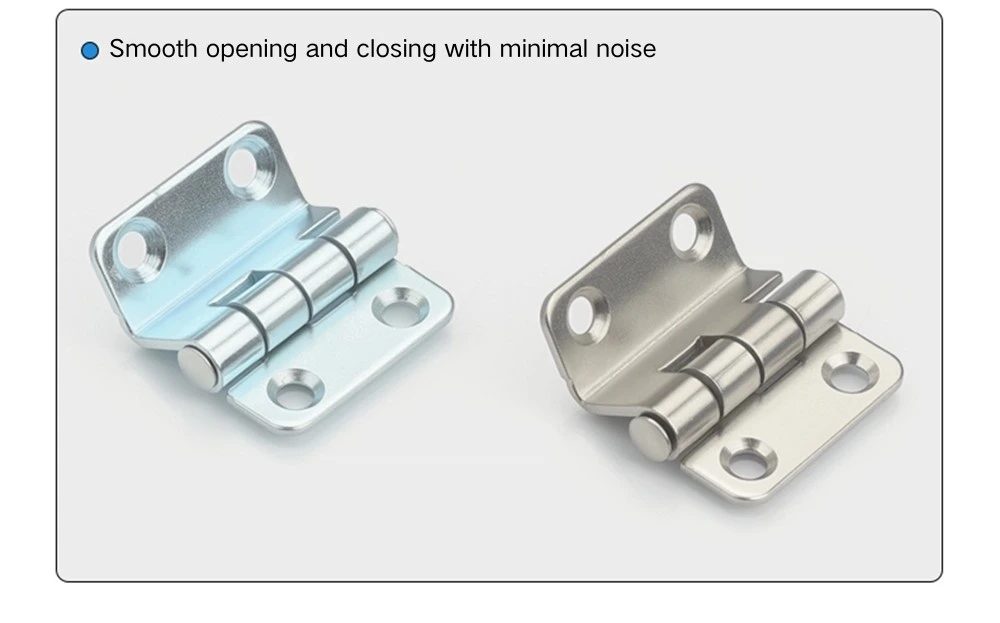

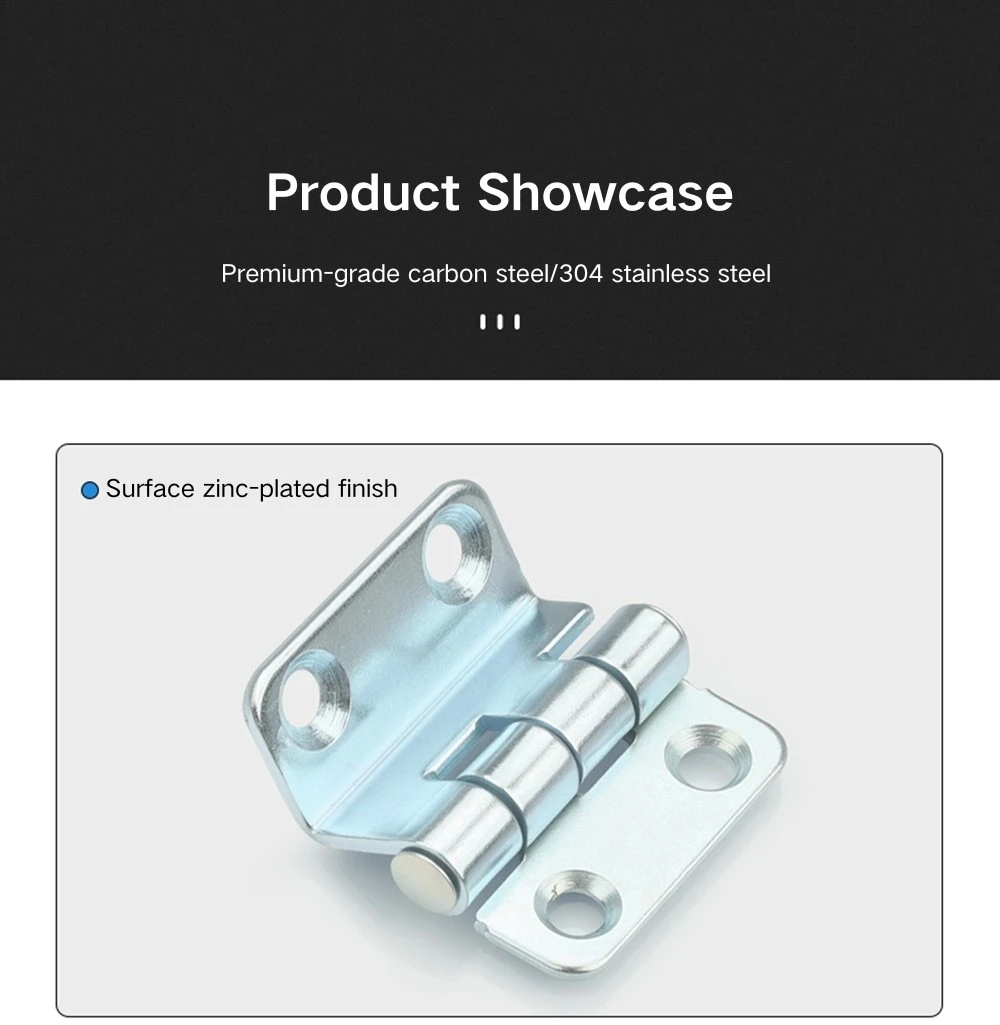

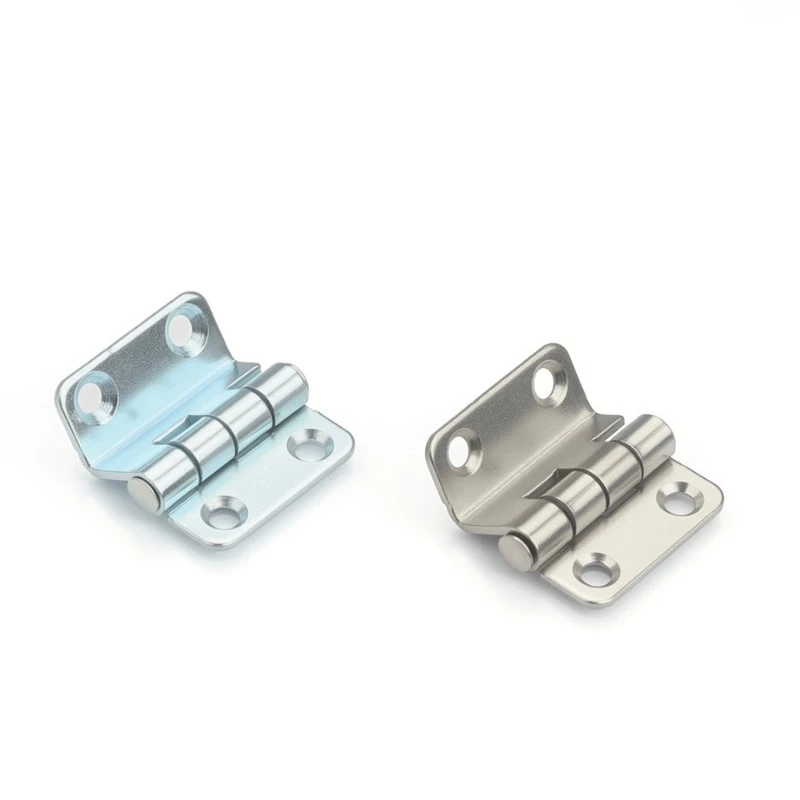

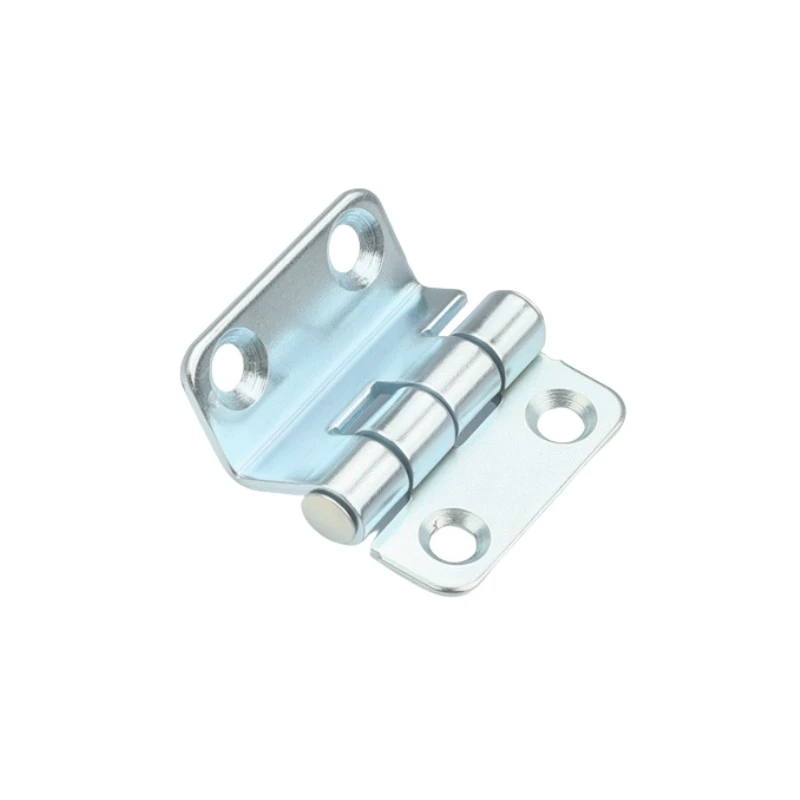

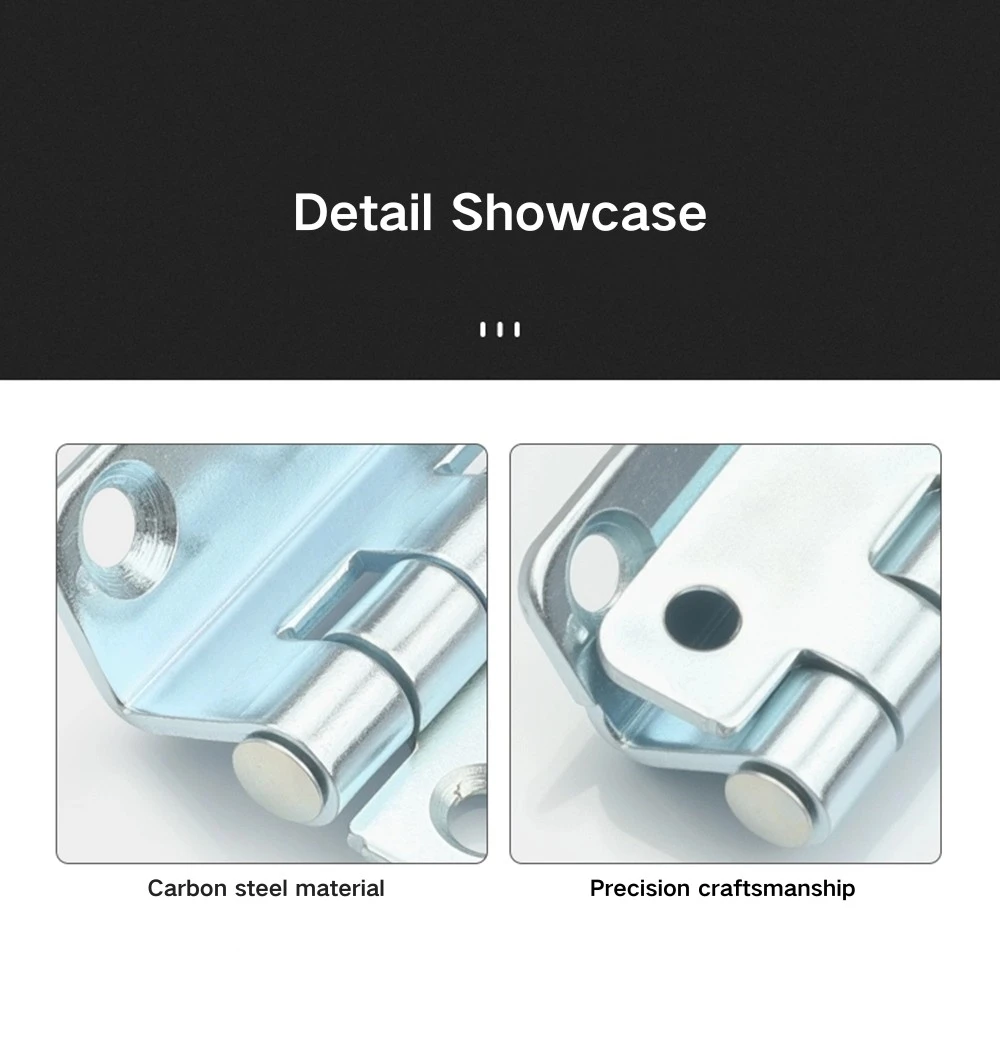

Trigubo lenkimo vyris pramoninėms spintelėms yra dviejų medžiagų variantų. Anglinio plieno versija yra padengta cinkuota, užtikrinančia apsaugą nuo korozijos standartinėse patalpose – skirstomuosiuose skyduose, valdymo skyduose ir įrangos spintelėse sausose arba kontroliuojamose patalpose. Tai labiau paplitęs pasirinkimas pramoninėms spintoms, kuriose kainos ir korozijos reikalavimai yra nedideli.

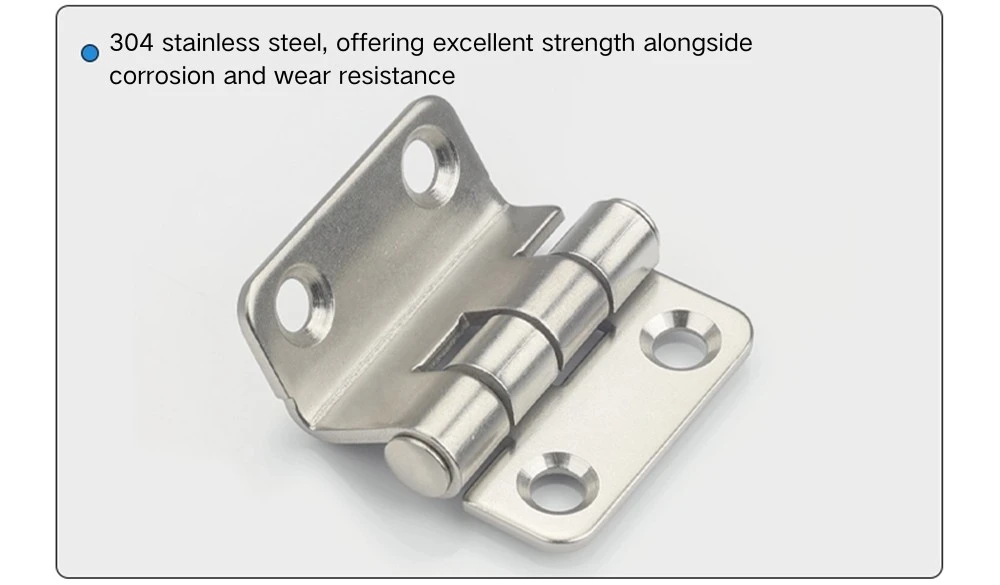

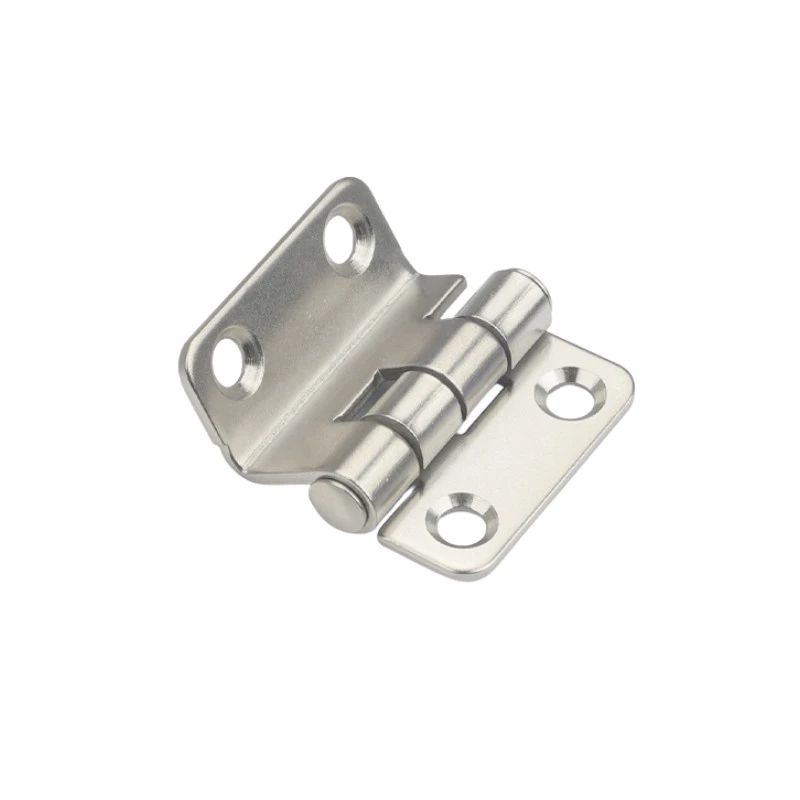

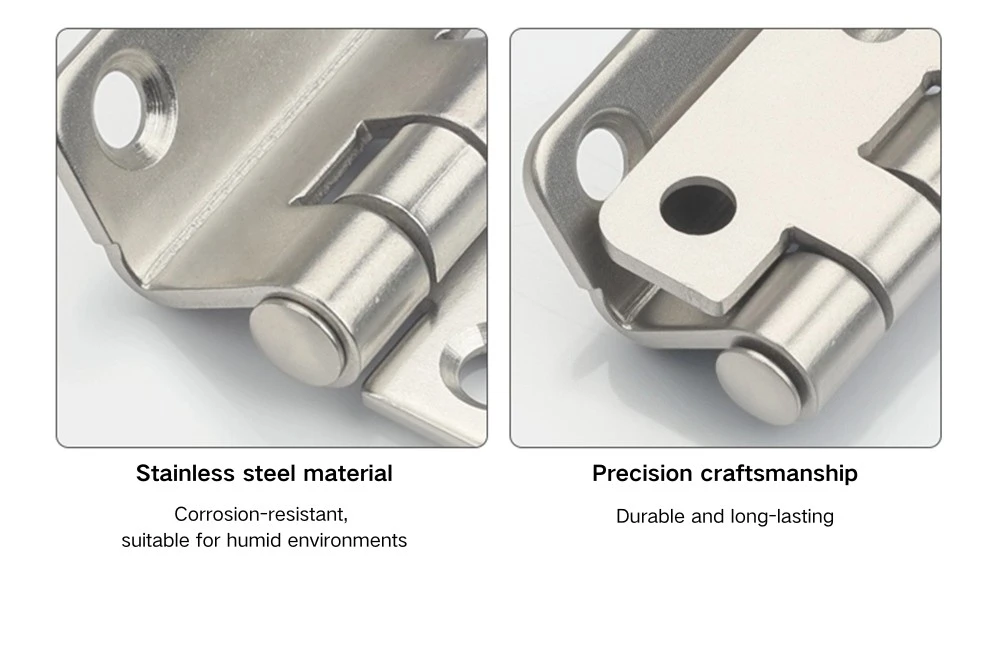

304 nerūdijančio plieno trigubo lenkimo vyris pramoninėms spintelėms yra poliruojamas vibraciniu būdu, kuris suteikia vientisą matinį paviršių, apversdamas dalis, kad būtų pašalintos įbrėžimai ir aštrūs kraštai. Tai nėra šlifuota ar veidrodinė apdaila – rezultatas yra mažai blizgus, vienodas vaizdas, tinkantis pramoniniam naudojimui. Nerūdijančio plieno versija yra tinkamas pasirinkimas korpusams drėgnoje aplinkoje, lauke arba visur, kur cinkuoto anglinio plieno apdaila laikui bėgant neatlaikys.

Taikymo scenarijai

Trigubo lenkimo vyris pramoninėms spintoms yra praktiškai tinkamas elektros skirstomųjų skydų durims, skirstomųjų įrenginių korpusams ir pramoninės įrangos spintelių durims, kur reikalingas kompaktiškas, varžtais tvirtinamas vyris su 90° atidarymo kampu. Mažas plotas puikiai tinka lengvesnėms spintelių durims ir korpusams, kur didelis vyris būtų neproporcingas durų dydžiui.

Pramoninėms spintelėms skirtas trigubo lenkimo vyris montuojamas tik su varžtais, todėl jis tinka spintų gamintojams, kurie gamindami nevirina vyrių – keturi tvirtinimo taškai įleidžiami tiesiai į durų plokštę ir staktą be jokio papildomo paruošimo. 90° atidarymo kampo pakanka daugeliui prieigai prie skydo reikalingų reikalavimų, o įleidžiamas varžtas išlaiko durelių paviršių švarų, kai uždedamas vyris.

DUK

1 klausimas: kokie yra CL252 vyrio matmenys?

Kombinezonas CL252 yra 38 mm pločio ir 37 mm aukščio, o gumbų tarpas yra 23 mm. Du lapai asimetriški – 14,5 mm vienoje pusėje ir 11,5 mm kitoje. Statinės skersmuo yra Φ5 mm.

2 klausimas: kaip įdiegiamas CL252?

Montuojama tik sraigtiniu būdu – be suvirinimo. Kiekviename lape yra dvi Φ5,2 mm įgilintos skylės (Φ8 × 90°), iš viso suteikiančios keturis tvirtinimo taškus. Po montavimo plokščiagalviai varžtai priglunda prie lapo paviršiaus.

3 klausimas: kokios medžiagos yra?

CL252 gaminamas iš cinkuoto anglinio plieno ir 304 nerūdijančio plieno su vibraciniu poliravimu. Anglies plienas tinka patalpose, sausoje aplinkoje; nerūdijantis plienas yra geresnis pasirinkimas drėgnoms arba lauko aptvaroms.

4 klausimas: kas yra vibracinis poliravimas?

Vibracinis poliravimas yra sukimo procesas, kurio metu nuo dalies paviršiaus pašalinamos įbrėžimai ir aštrūs kraštai, paliekant pastovią mažai blizgančią matinę apdailą. Tai nėra šlifuota ar veidrodinė apdaila. CL252 nerūdijančio plieno versija suteikia vienodą pramoninę išvaizdą be atspindinčių ar kryptingų paviršiaus žymių.

5 klausimas: ar dvi varčias galima pakeisti tarp durų ir rėmo?

Ne — lapai asimetriški (14,5 mm ir 11,5 mm), todėl platesnės ir siauresnės pusės yra fiksuotos. Prieš gręždami arba tvirtindami būtinai nukreipkite vyrį su tinkama varčia prie durų skydo ir rėmo.

6 klausimas: kokio tipo spintelėms tinka CL252?

Pramoninės spintelės vyriai CL252 naudojami elektros skirstomųjų skydų durelėse, skirstomųjų įrenginių gaubtuose, valdymo spintelių durelėse ir bendros pramoninės įrangos spintelėse – ypač ten, kur pirmenybė teikiama kompaktiškam, varžtais tvirtinamam vyriui ir pakanka 90° atidarymo kampo.
