Visiškai paslėptas nerūdijančio plieno vyris

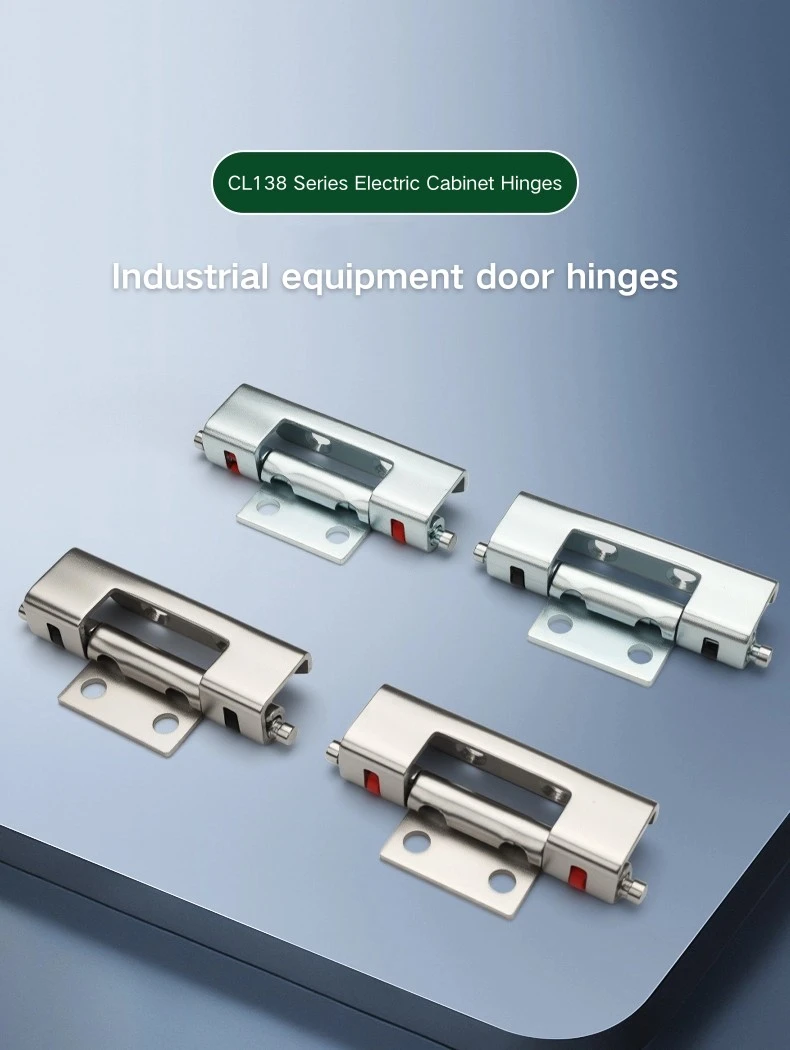

Visiškai paslėptas nerūdijančio plieno vyris CL138 apima keturis variantus iš dviejų medžiagų ir dviejų spaustukų spalvų didmeninei prekybai paslėptus spintelių vyrius iš „Yitai Lock“. Nerūdijančio plieno versijos yra natūralus pasirinkimas korpusams drėgnoje arba korozinėje aplinkoje, o anglinio plieno variantai puikiai tinka standartinėms patalpų paskirstymo spintoms. Gnybtų spalva – juoda arba raudona – yra vizualinis, o ne funkcinis skirtumas, todėl pasirinkimas priklauso nuo pasirinkimo arba esamos spintelės techninės įrangos atitikimo.

Struktūra ir matmenys

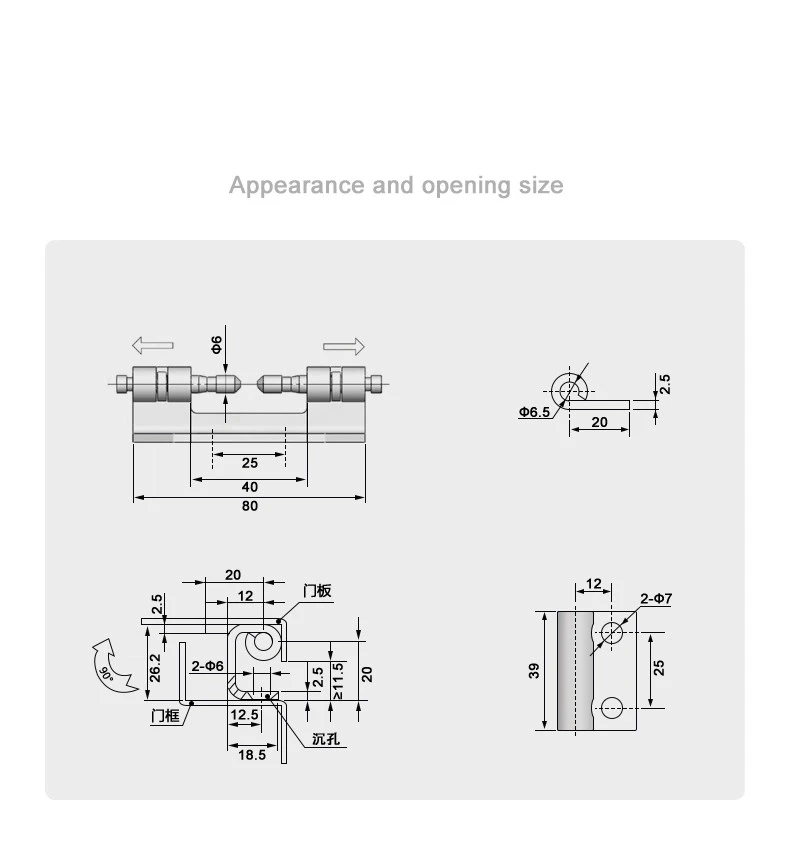

Visiškai paslėpto nerūdijančio plieno vyrio bendras ilgis yra 80 mm, vyrio korpusas yra 40 mm, o vidinis tarpas tarp dviejų statinės galų yra 25 mm. Statinės skersmuo yra Φ6 mm, o dvi cilindro sekcijos išsikiša į išorę nuo centrinio korpuso, suteikdamos vyriui būdingą hantelio profilį. Apkabos mazgas yra statinės galuose ir palaiko vyrį su durelių rėmo kanalu.

Visiškai paslėpto nerūdijančio plieno vyrio tvirtinimo plokštė yra 39 mm aukščio ir 25 mm pločio, su dviem Φ7 mm tvirtinimo angomis, esančiomis 12 mm atstumu nuo krašto. Rėmo pusėje bendras gylis yra 18,5 mm su 12,5 mm pagrindu, dviem Φ6 mm statinės skylėmis ir ≥11,5 mm įduba. Φ6,5 mm apkabos kaištis yra 2,5 mm atstumu nuo lapo paviršiaus su 20 mm sujungimo ilgiu.

Montavimas ir montavimas

Visiškai paslėptas nerūdijančio plieno vyris montuojamas suvirinant - montavimo plokštė privirinama prie durų plokštės, o vyrio korpusas montavimo metu susijungia su rėmo kanalu. 90° atidarymas reiškia, kad durys pasisuka stačiu kampu nuo spintelės paviršiaus, o tai atitinka standartinius prieigos reikalavimus daugeliui skirstomųjų ir valdymo spintų konfigūracijų.

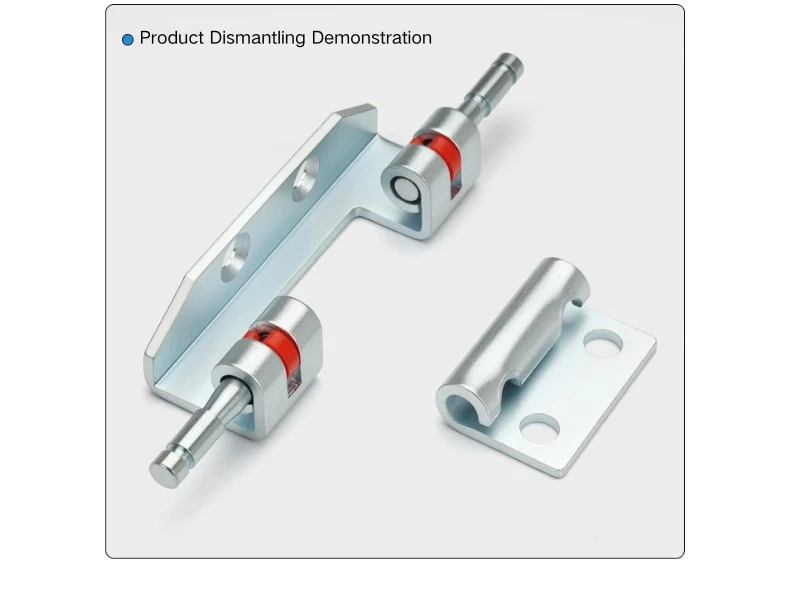

Suvirintas visiškai paslėptas nerūdijančio plieno vyris yra įdubęs rėmo profilyje, todėl cilindro ir spaustuko mazgas yra paslėptas iš išorės. Prispaudimo mechanizmas kiekviename statinės gale užfiksuoja vyrį rėmo kanale ir prireikus gali būti atlaisvintas, kad būtų galima išimti duris. Dėl šio paslėpto sujungimo vyriai taip pat yra suderinami su Rittal spintelių rėmų sistemomis, kur kanalo geometrija tinka tokio tipo įleidžiamiems vyriams montuoti.

Medžiagos ir spaustuko parinktys

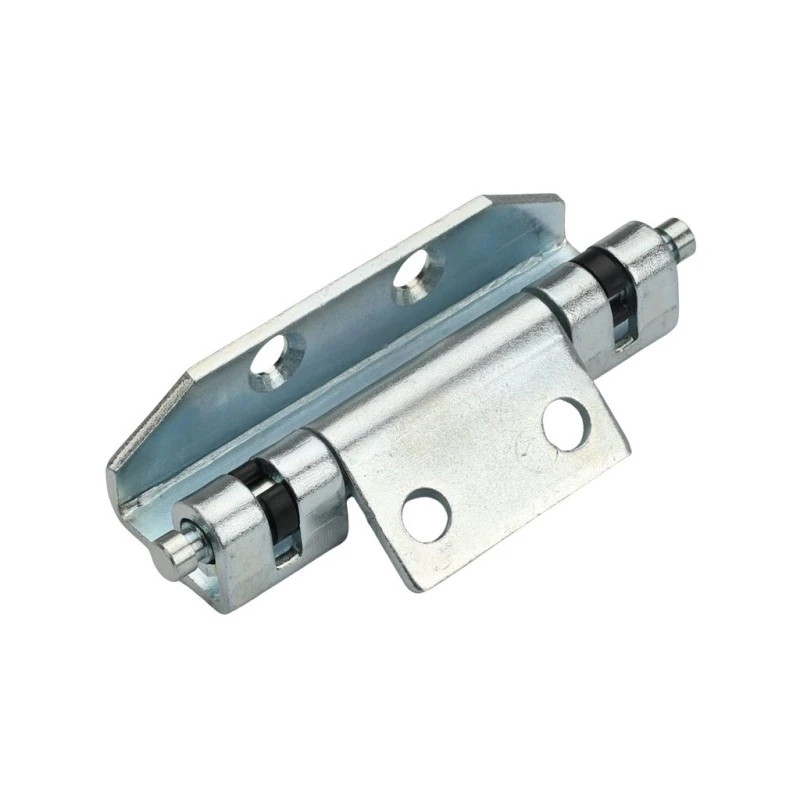

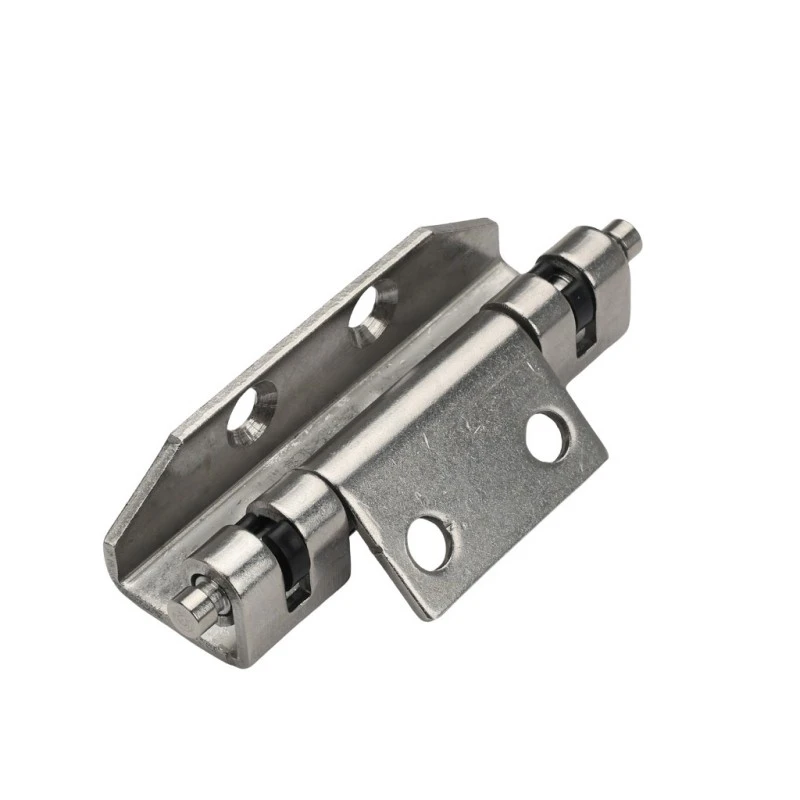

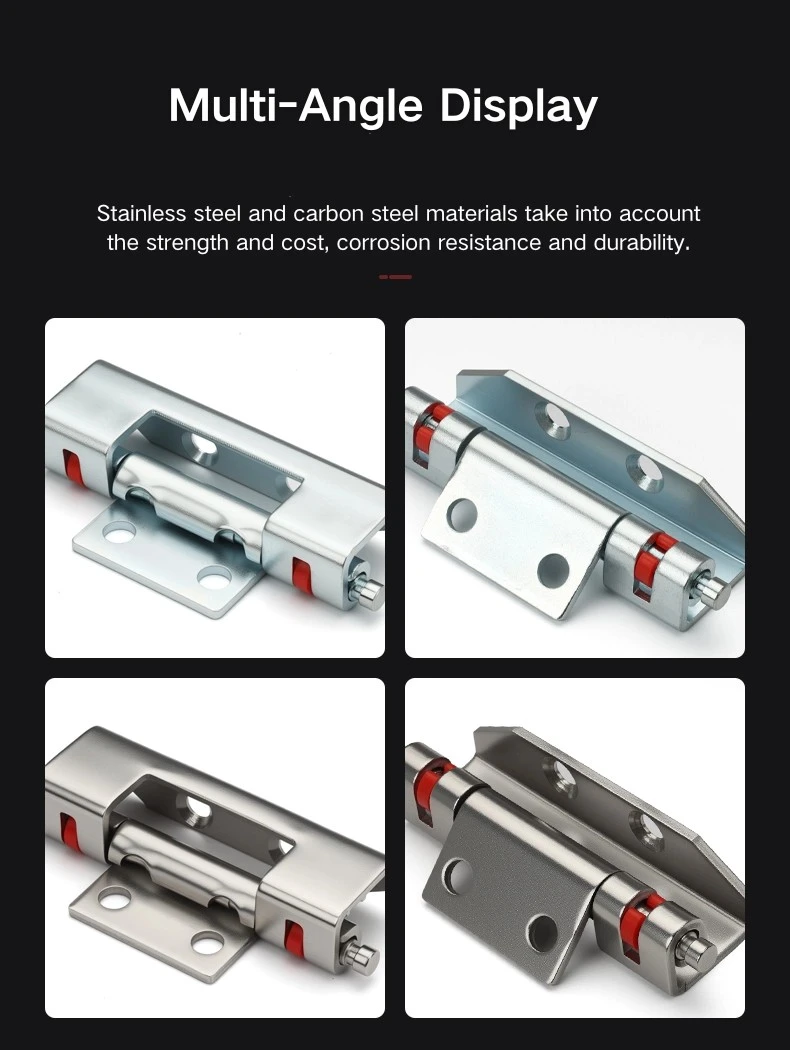

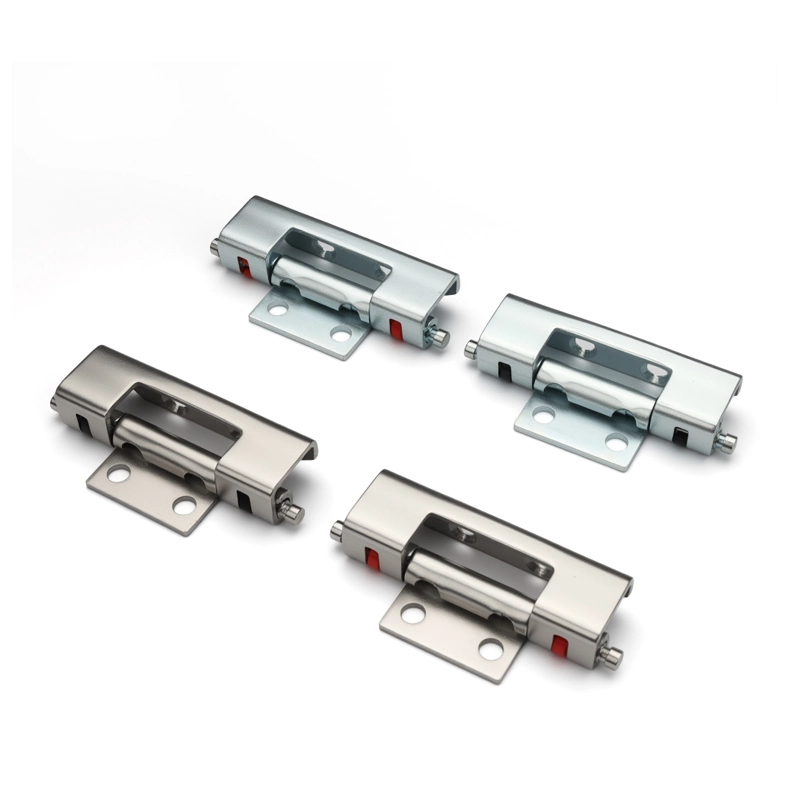

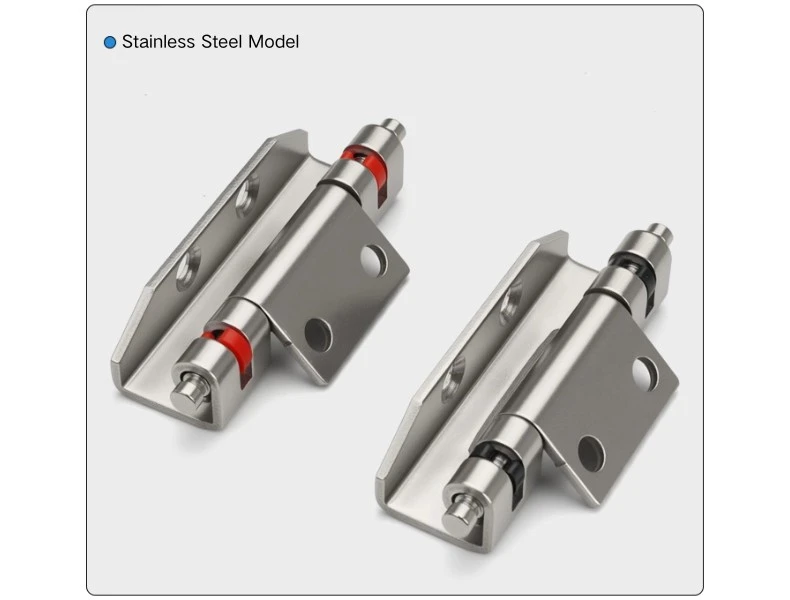

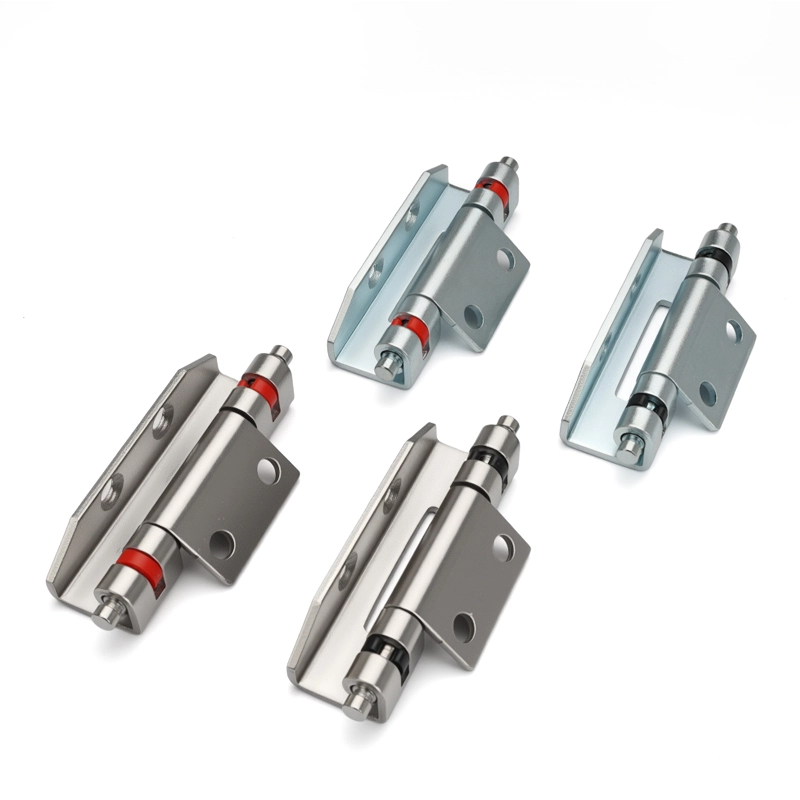

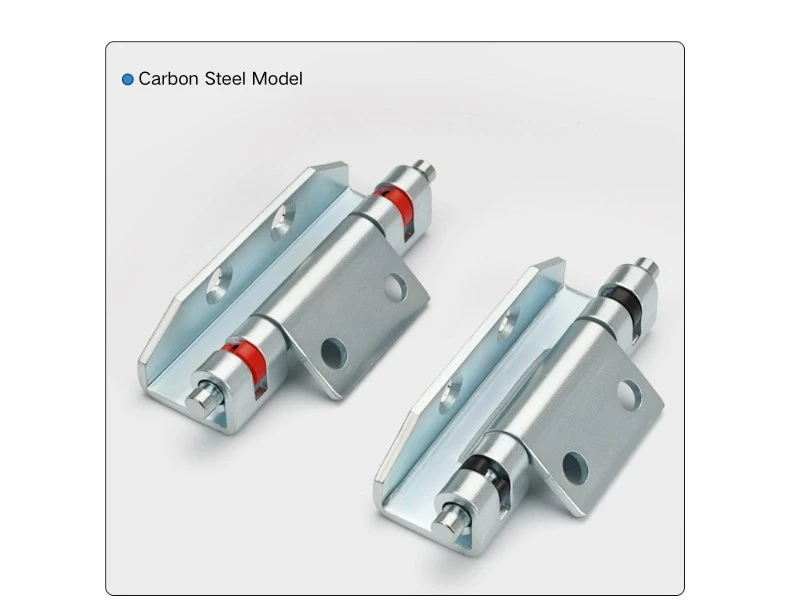

Visiškai paslėptas nerūdijančio plieno vyris yra iš anglinio ir nerūdijančio plieno, su juodos arba raudonos spalvos abiejų medžiagų gnybtais – iš viso keturi variantai. Nerūdijančio plieno versija geriau tinka korpusams drėgnose patalpose, lauko instaliacijose arba aplinkoje, kur ilgainiui svarbus atsparumas korozijai. Anglies plienas tinka naudoti sausose patalpose, kur apdailos reikalavimai yra labiau standartiniai.

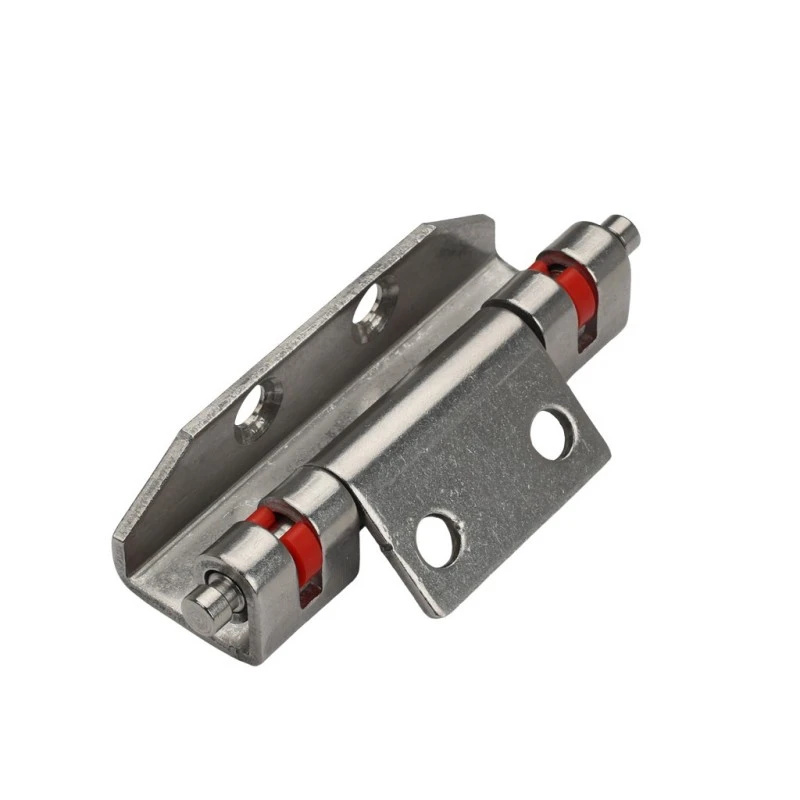

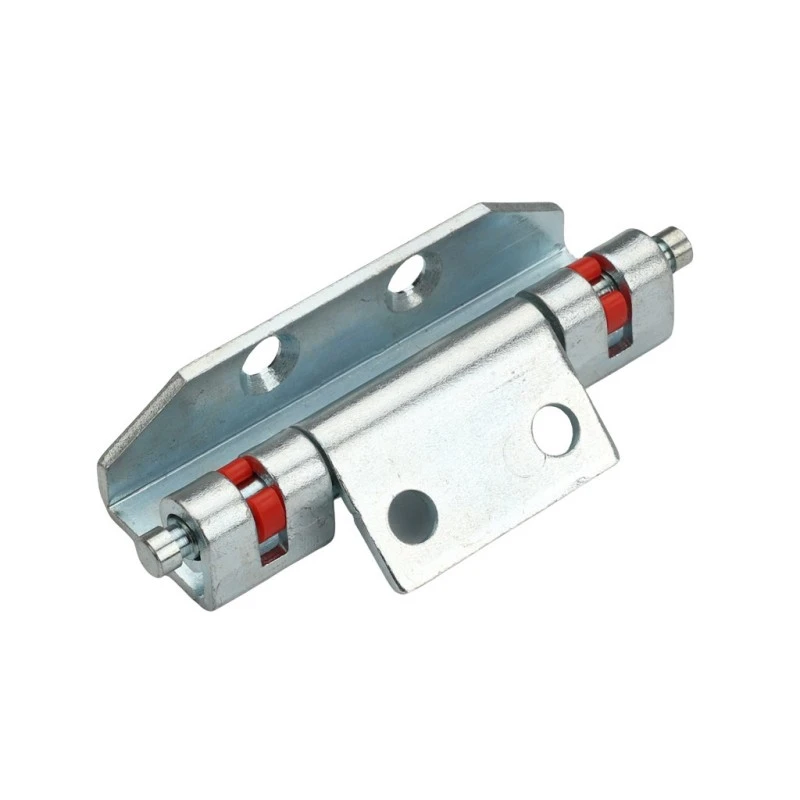

Visiškai paslėpto nerūdijančio plieno vyrio gnybtų spalva – juoda arba raudona – yra kosmetinis skirtumas, nesiskiriantis medžiaga ar keliamoji galia. Raudoni spaustukai kartais naudojami kaip vaizdinis indikatorius tam tikrose spintelių linijose arba vyrių padėčiai atskirti kelių durų korpusuose; juodi spaustukai yra labiau paplitę numatytieji. Bet kuriuo atveju našumas yra identiškas.

Taikymo scenarijai

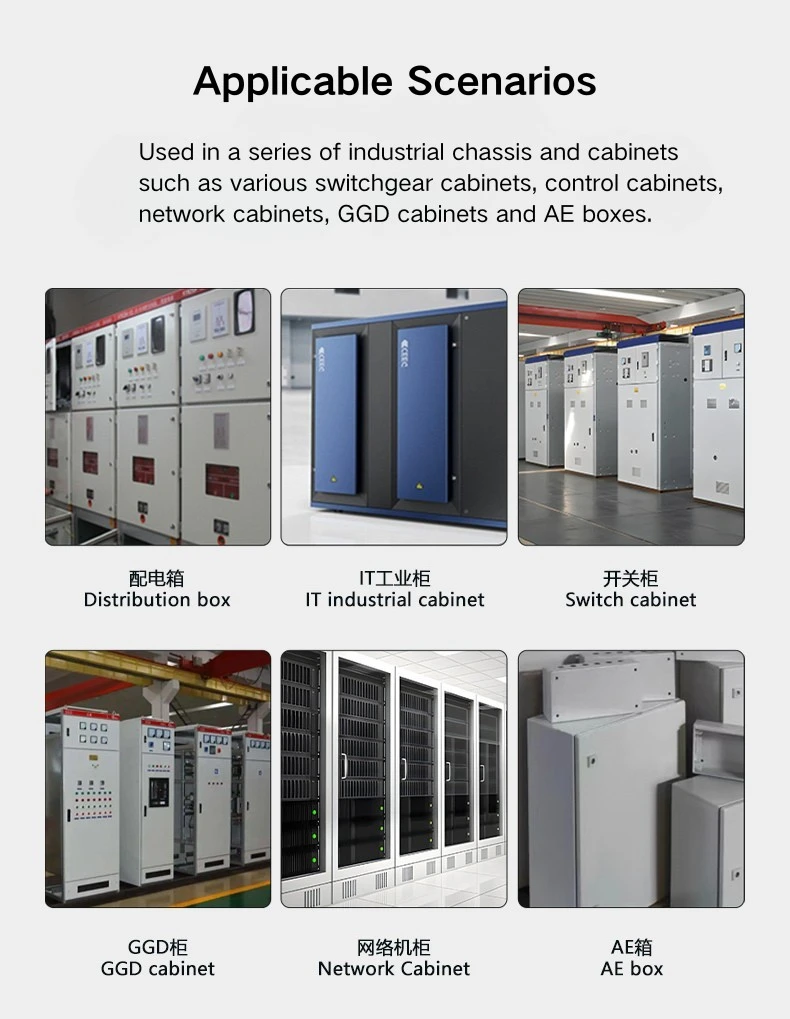

Visiškai paslėptas nerūdijančio plieno vyris naudojamas paskirstymo spintelėse, valdymo įrangos gaubtuose ir skirstomųjų įrenginių skyduose, kur reikalingas lygus, be techninės įrangos durų. Dėl visiškai paslėpto profilio vyriai nepastebimi, kai durys uždarytos, o tai tinka spintelėms, įrengtoms matomose vietose – serverių patalpose, valdymo patalpose ar komunalinėse patalpose – kur atvira vyrių apkaustai atrodytų ne vietoje.

Dėl suderinamumo su Rittal spintelių rėmais visiškai paslėptas nerūdijančio plieno vyris yra paprastas pasirinkimas gamintojams ar integratoriams, jau dirbantiems su ta rėmo sistema. Nerūdijančio plieno variantas atitinka lauko ar didelės drėgmės aptvarų korozijos reikalavimus, o anglinio plieno variantas apima didžiąją dalį standartinių patalpų paskirstymo spintų, kuriose tiek sąnaudos, tiek aplinkos sąlygos yra nedidelės.

DUK

1 klausimas: kokie yra CL138 variantai?

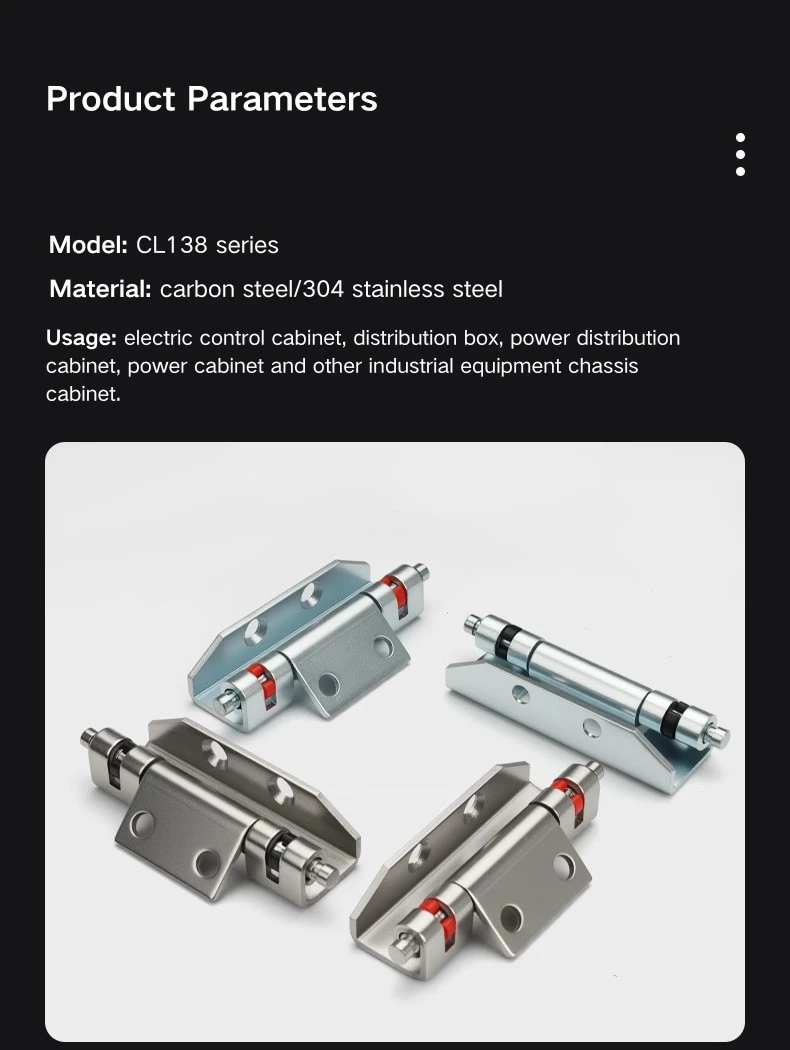

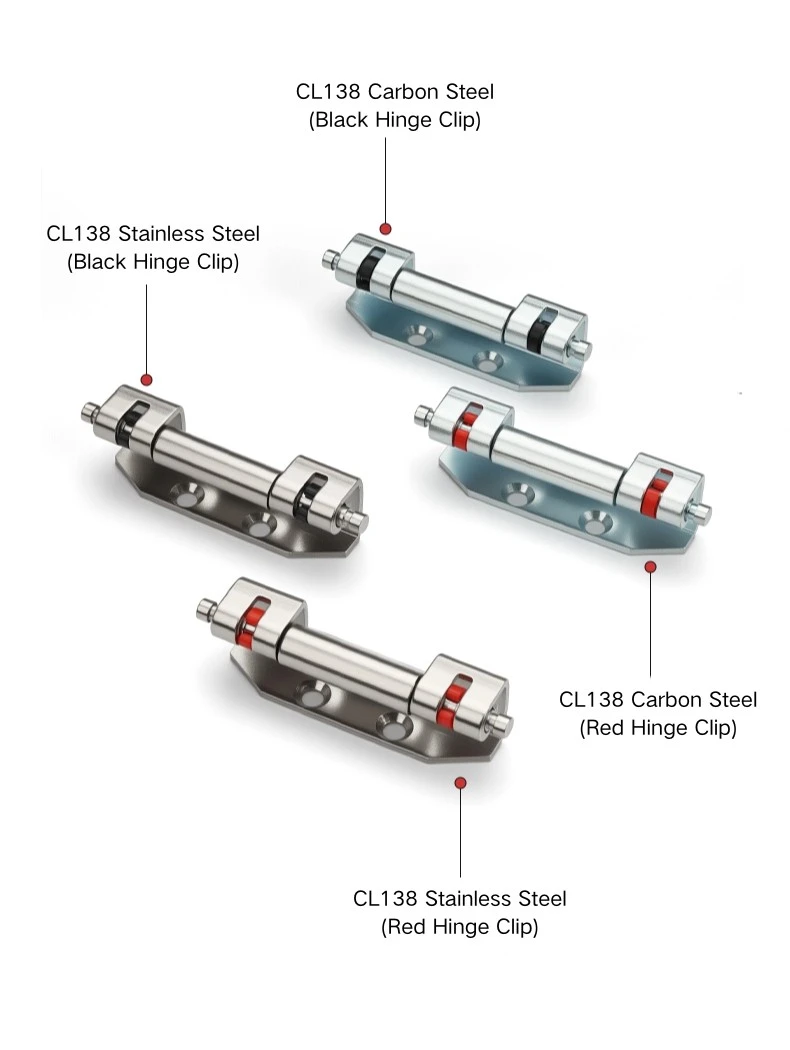

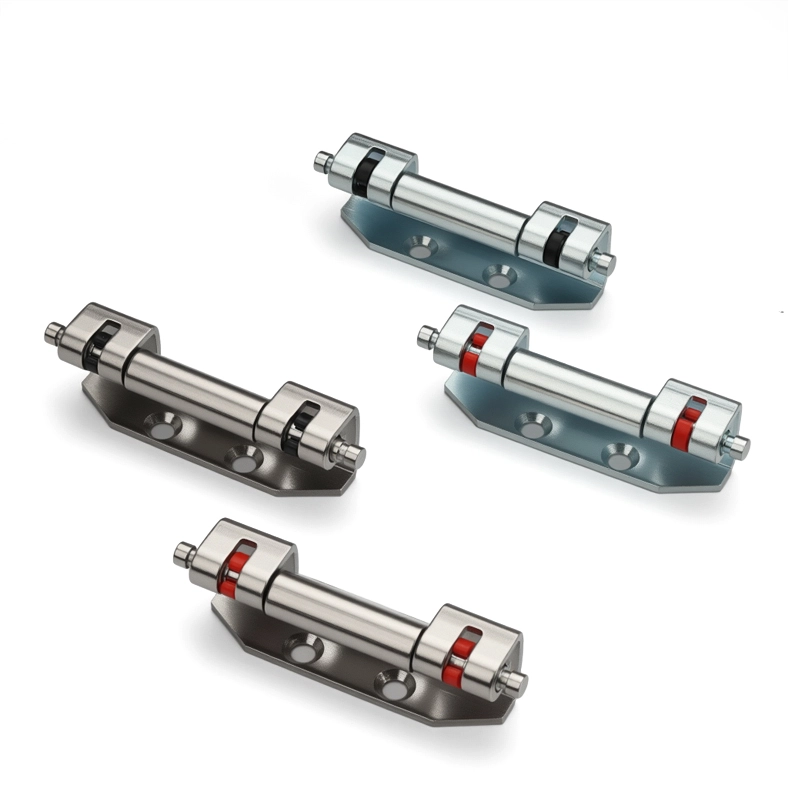

CL138 yra keturių variantų: anglinio plieno su juodu spaustuku, anglinio plieno su raudonu spaustuku, nerūdijančio plieno su juodu spaustuku ir nerūdijančio plieno su raudonu spaustuku. Gnybtų spalva yra tik kosmetinė – nėra jokio funkcinio skirtumo tarp juodos ir raudonos.

2 klausimas: koks yra CL138 atidarymo kampas?

Paslėptas vyris CL138 atsidaro 90° kampu, o tai atitinka standartinius paskirstymo spintos ir valdymo korpuso durų prieigos reikalavimus.

3 klausimas: kaip įdiegiamas CL138?

CL138 yra suvirintas - montavimo plokštė privirinama prie durų skydo spintelės gamybos metu, o vyrių korpusas susijungia su rėmo kanalu. Šiam modeliui nėra tvirtinimo varžtais galimybės.

4 klausimas: ar CL138 suderinamas su Rittal spintelėmis?

Taip, CL138 paslėptas vyris yra suderinamas su Rittal spintelių rėmais. Vyrių kanalo sujungimo geometrija tinka Rittal rėmo profiliui.

5 klausimas: ką rodo gnybtų spalvos?

Juodos ir raudonos spalvos spaustukai yra tik spalvų variantai – medžiaga ir keliamoji galia yra vienodos. Raudona spalva kartais naudojama kaip vizualus indikatorius, leidžiantis atskirti vyrių pozicijas ar spintelių linijas; juoda yra labiau paplitęs numatytasis pasirinkimas.

6 klausimas: kokią medžiagą turėčiau pasirinkti lauko aptvarams?

CL138 nerūdijančio plieno versija yra tinkamas pasirinkimas lauko korpusams, drėgnai aplinkai arba įrenginiams, kur atsparumas korozijai yra ilgalaikis reikalavimas. Anglies plienas tinka standartinėms patalpų paskirstymo spintoms.
