Privirinamas Parlamento šarnyrinis vyris

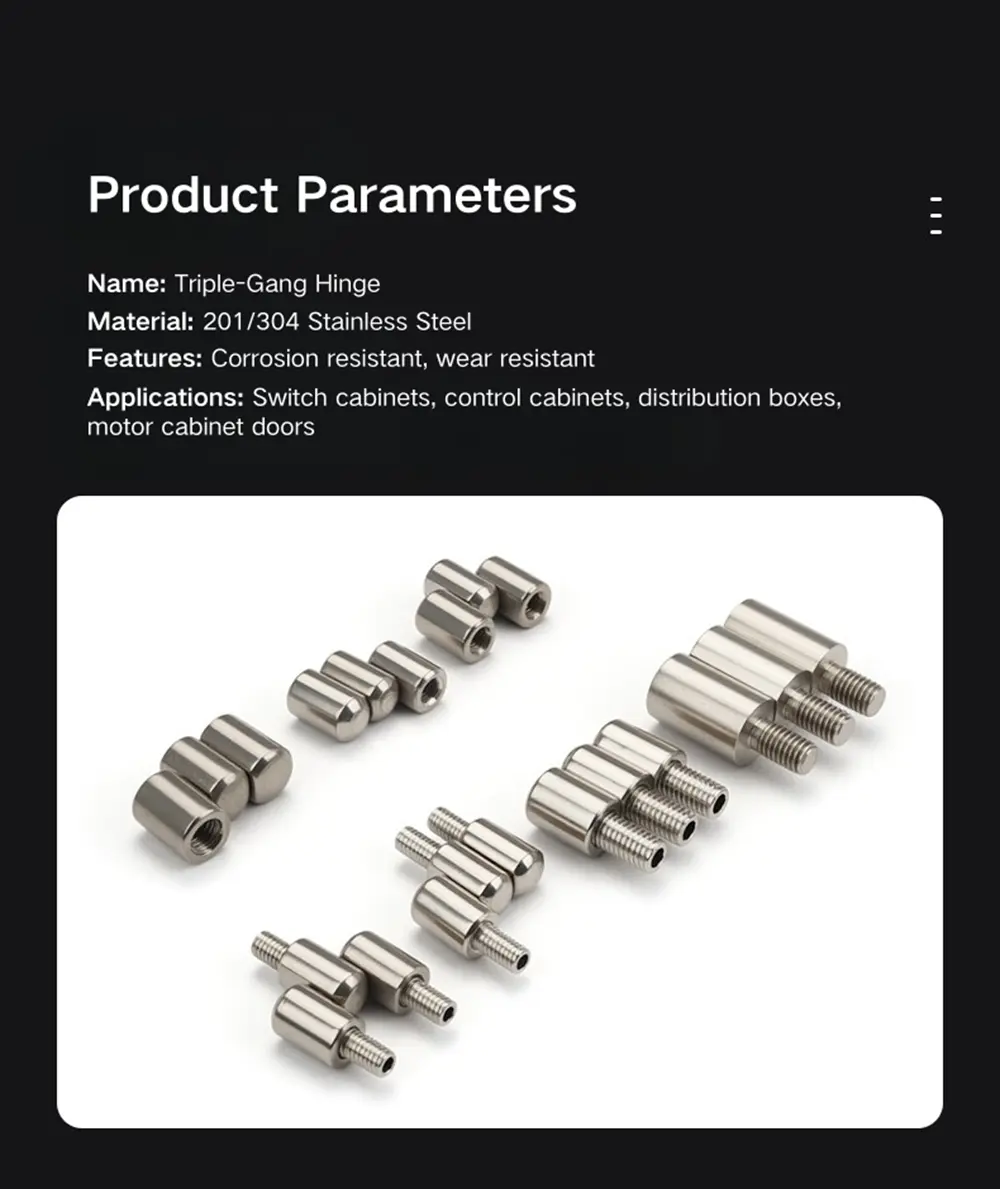

Modelio parinktys ir sriegių tipai

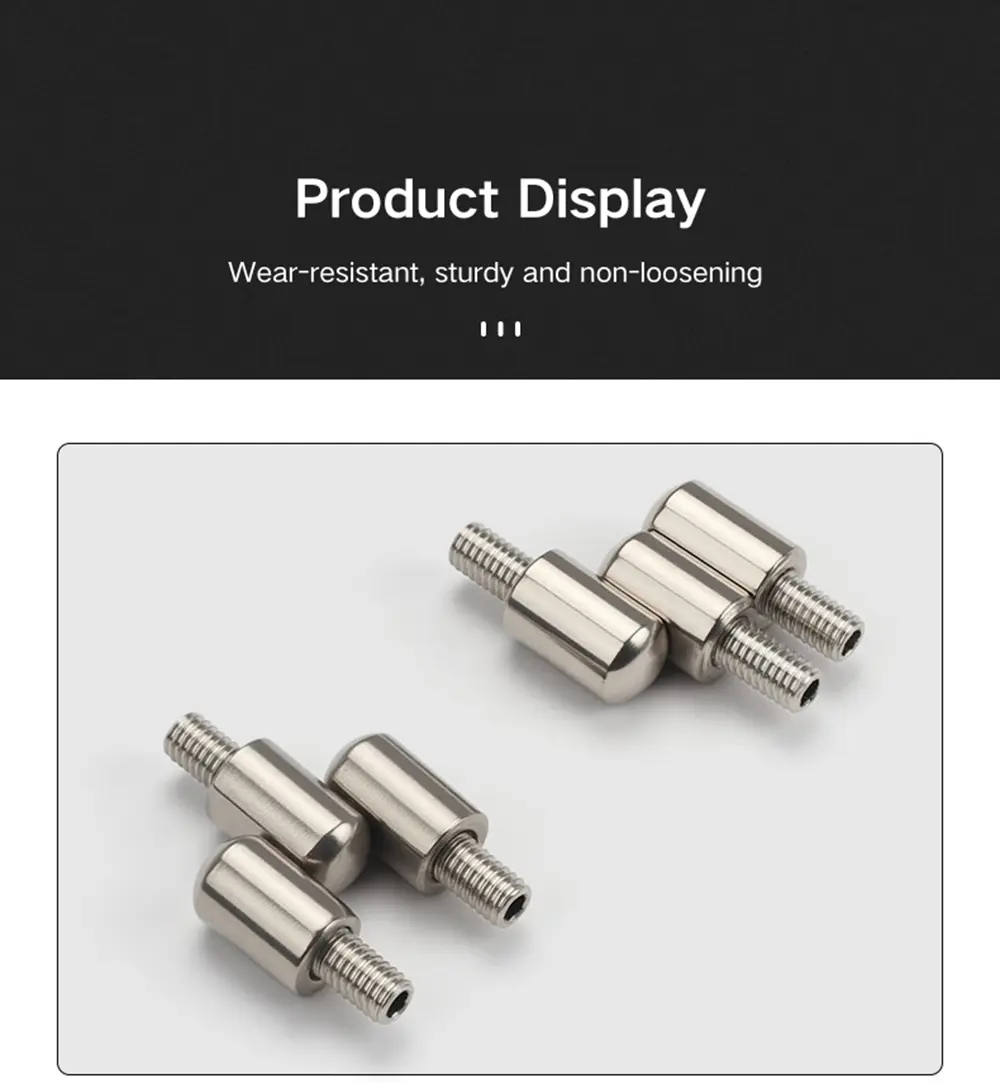

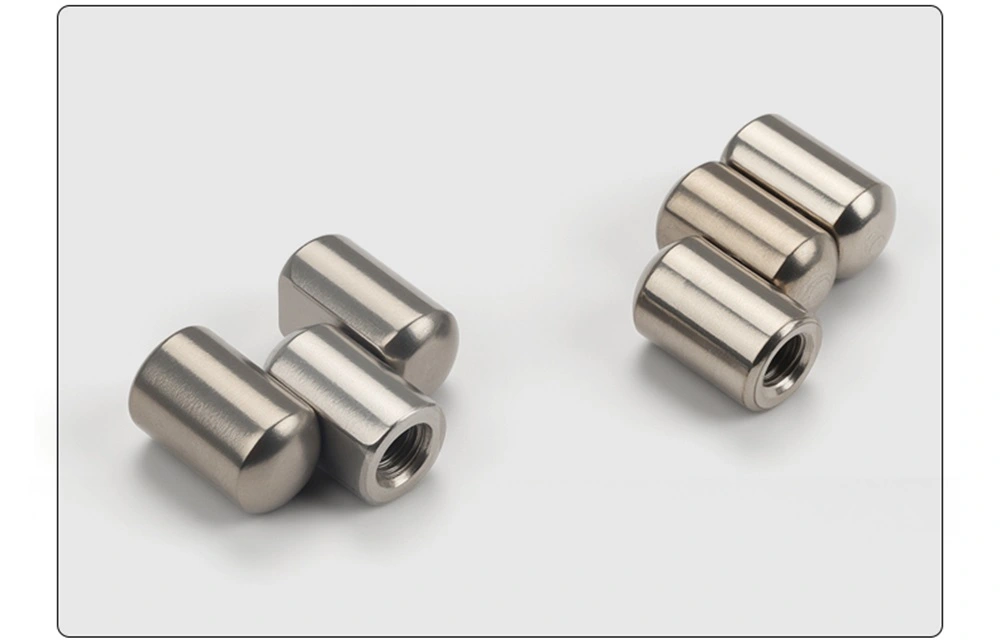

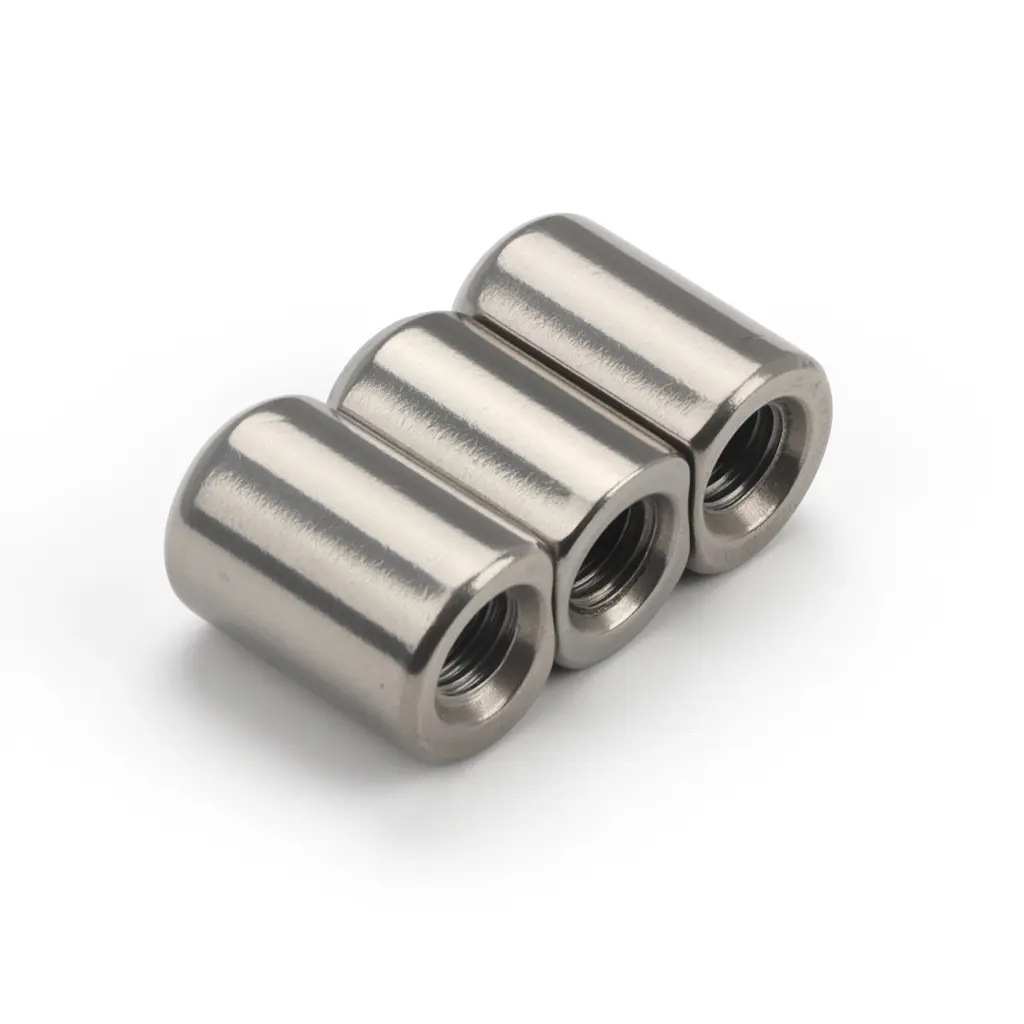

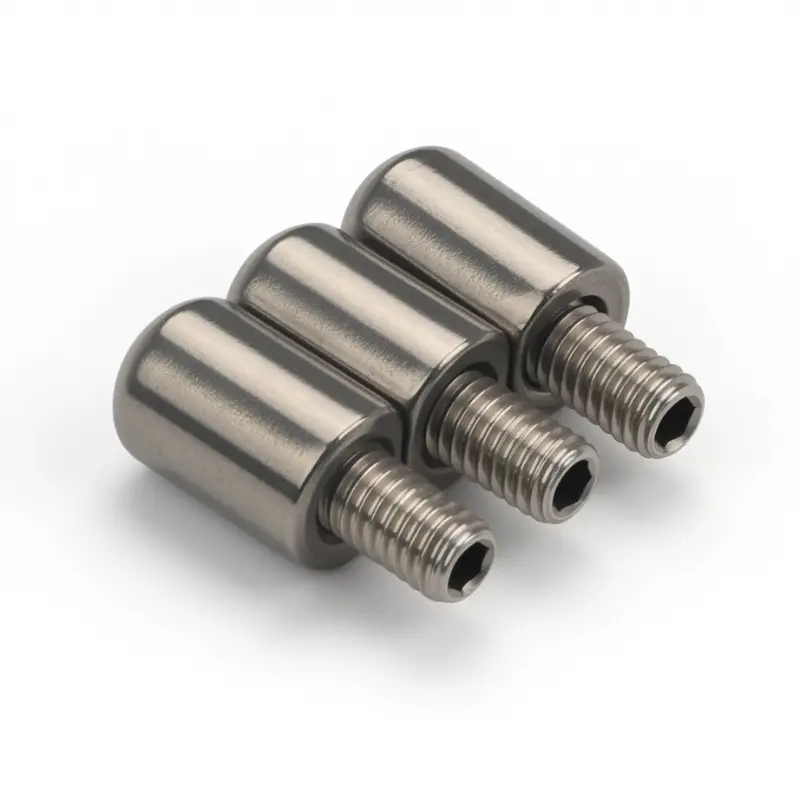

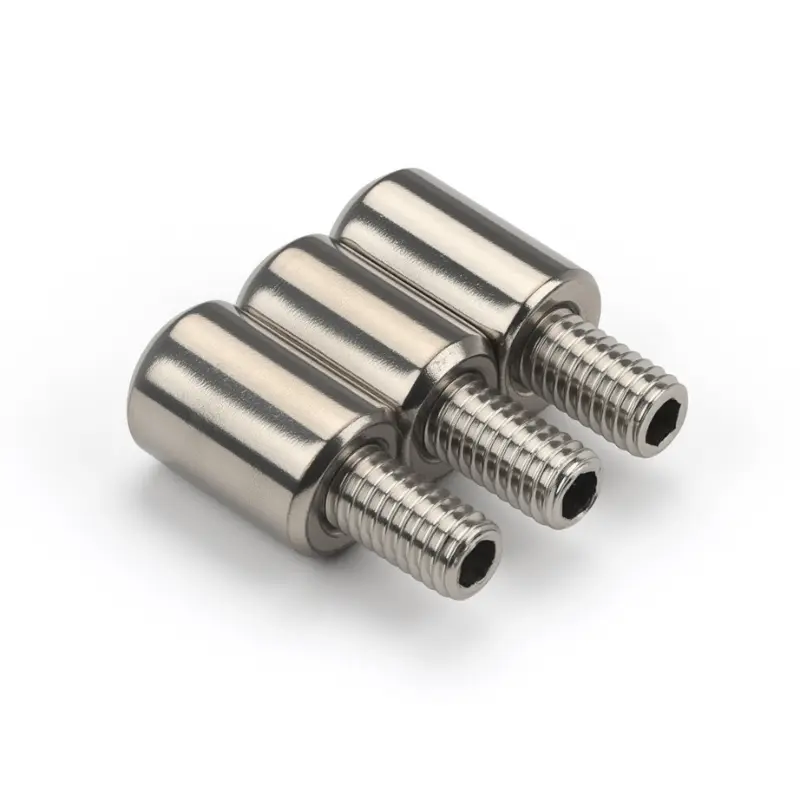

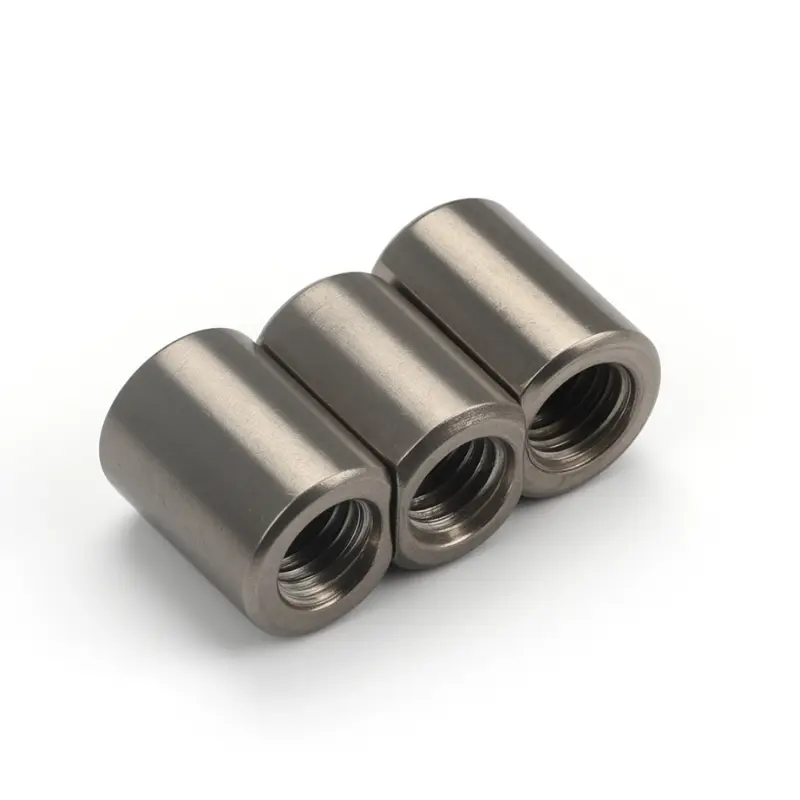

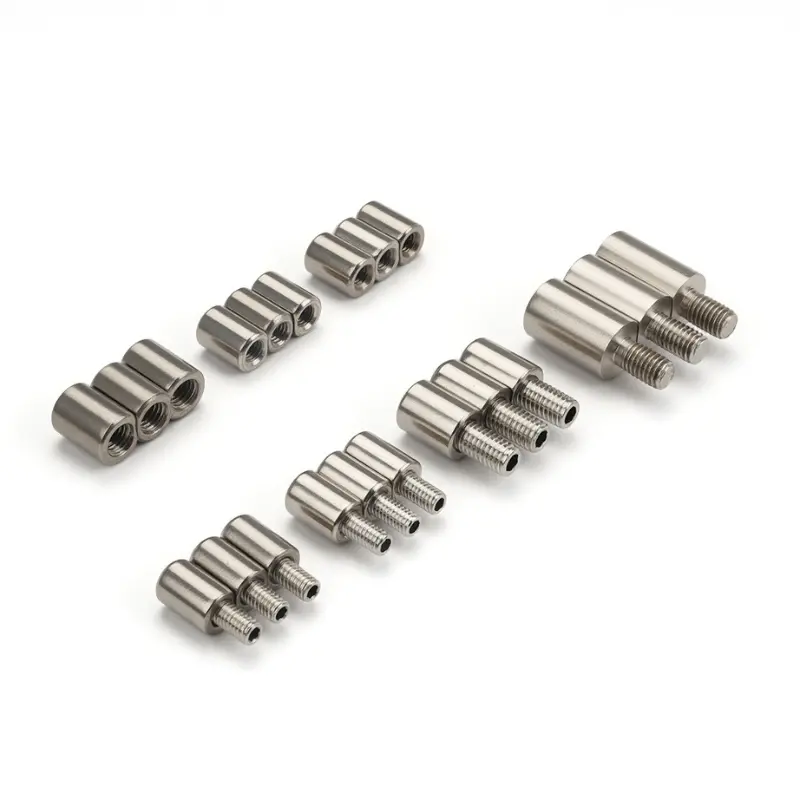

Suvirinamo Parlamento šarnyro vyriai siūlomi M6 ir M8 dydžių vidinio ir išorinio sriegio versijos. Išorinio sriegio tipo tvirtinimo gale yra išsikišusi srieginė smeigė, kuri įsriegiama tiesiai į srieginę angą durų skydelyje arba rėme. Vidinio sriegio tipas turi srieginį lizdą tvirtinimo gale, kuris priima varžtą iš skydo pusės. Abu pritvirtinami prie montavimo paviršiaus sriegiu, o po to pritvirtinami suvirinant, kad būtų užtikrintas nuolatinis ir stabilus montavimas.

Vyrių diapazone M6 integruoto tipo išorinis sriegis ir integruoto tipo M6 vidinis sriegis yra fiksuoto kaiščio variantai – kaištis yra vyrio korpuso dalis ir jo negalima nuimti. Visi kiti variantai yra nuimami, su šonine anga per cilindrą, kuri leidžia išstumti kaištį, kai reikia nuimti duris. M8 × 16 išorinio sriegio variantas yra ilgiausias smeigių pasirinkimas, tinkantis plokštėms su didesniu tvirtinimo gyliu.

Struktūra ir matmenys

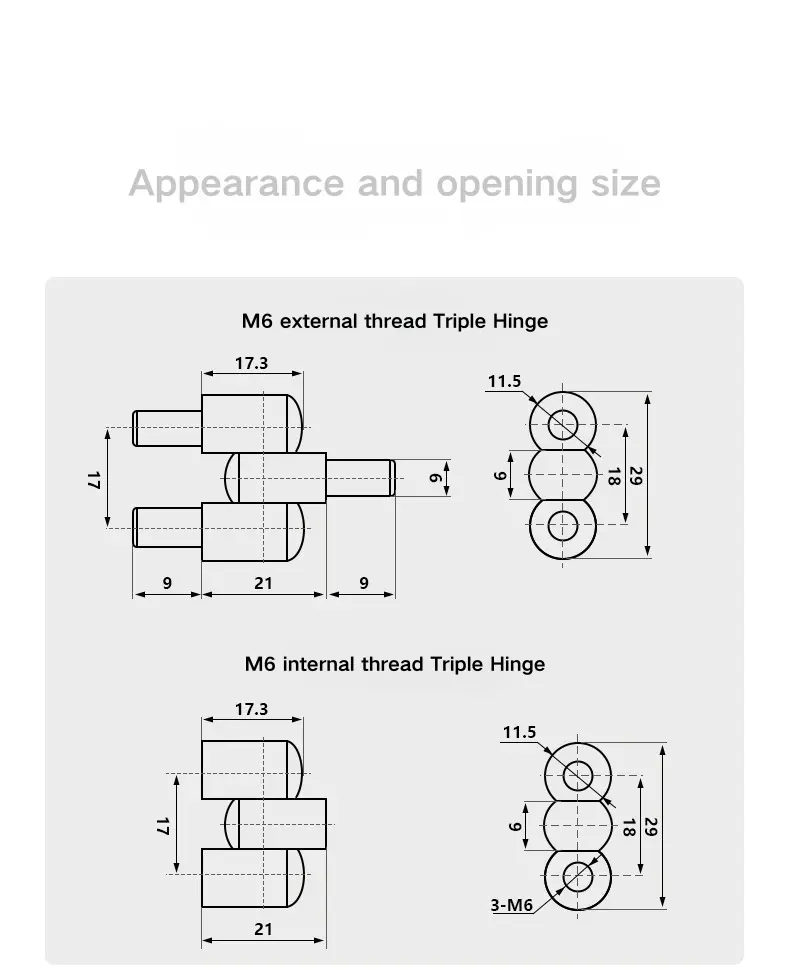

„M6 Weld-On Parliament Pivot Hinge“ bendras ilgis yra 17,3 mm, o centrinis vamzdžio tarpatramis yra 21 mm. Išorinio sriegio versija kiekviename gale prideda 9 mm smeigių prailginimo, todėl bendras plotis yra 39 mm. Trijų vamzdžių rietuvės bendras aukštis yra 29 mm per tris dalis – 9 mm, 18 mm ir viršutinę snukį, 11,5 mm statinės plotis ir 6 mm kaiščio skersmuo.

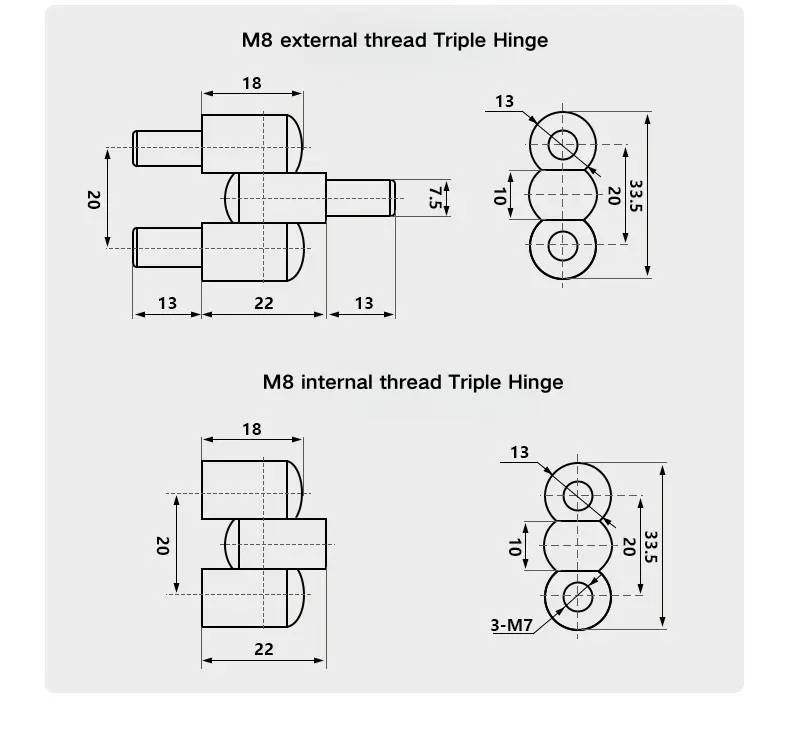

M8 šarnyrinis vyris yra proporcingai didesnis, jo korpuso ilgis yra 18 mm, o centrinis tarpatramis 22 mm. Išorinio sriegio versija kiekvienoje pusėje prideda 13 mm smeigių prailginimo, kad bendras plotis būtų 48 mm. Trijų vamzdžių kamino bendras aukštis yra 33,5 mm per tris dalis – 10 mm, 20 mm, o viršutinė gumelė – 13 mm vamzdžio pločio ir 7,5 mm kaiščio skersmens. Vidinio sriegio M8 variante naudojami 3 × M7 srieginiai lizdai.

Diegimas ir PIN konfigūracija

Suvirinamas Parlamento šarnyras montuojamas įsriegiant smeigės arba lizdo galą į durų skydo arba rėmo tvirtinimo tašką, tada suvirinant, kad padėtis būtų fiksuota visam laikui. Šis sriegio sujungimo ir suvirinimo derinys užtikrina saugų tvirtinimą, kuris atlaiko tiek sukimosi apkrovą, kurią sukelia durų judėjimas, tiek bet kokias šonines jėgas, veikiančias vyrį naudojimo metu.

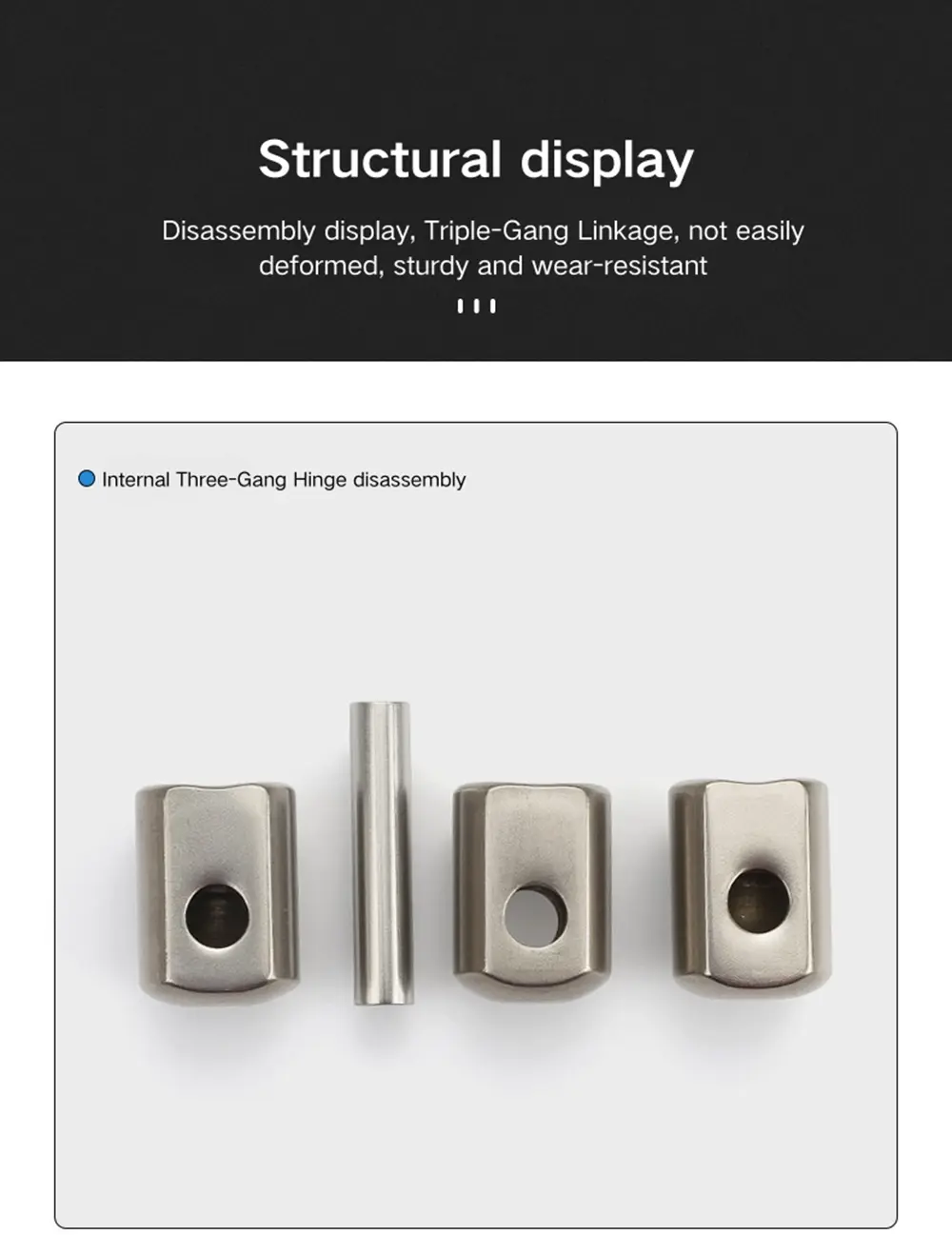

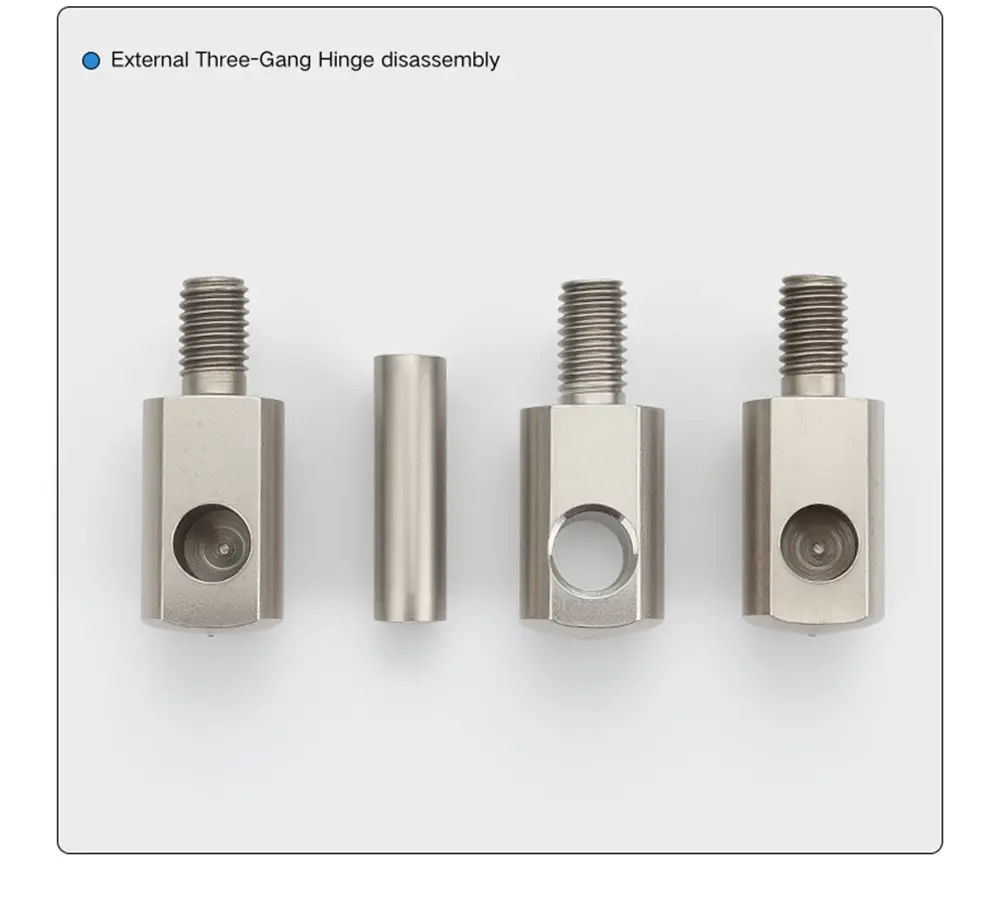

Šio įrenginio nuimamose versijose kaištis išeina per šoninę angą cilindro korpuse ir gali būti ištrauktas, kad atjungtumėte duris nuo rėmo nepažeidžiant suvirinto laikiklio. Integruotose versijose nėra šoninės skylės; kaištis yra pritvirtintas cilindro viduje, o vyris nėra skirtas durims išimti. Pasirinkimas tarp integruoto ir nuimamo priklauso nuo to, ar per visą gaubto tarnavimo laiką būtina išimti duris.

Medžiaga ir paviršiaus apdaila

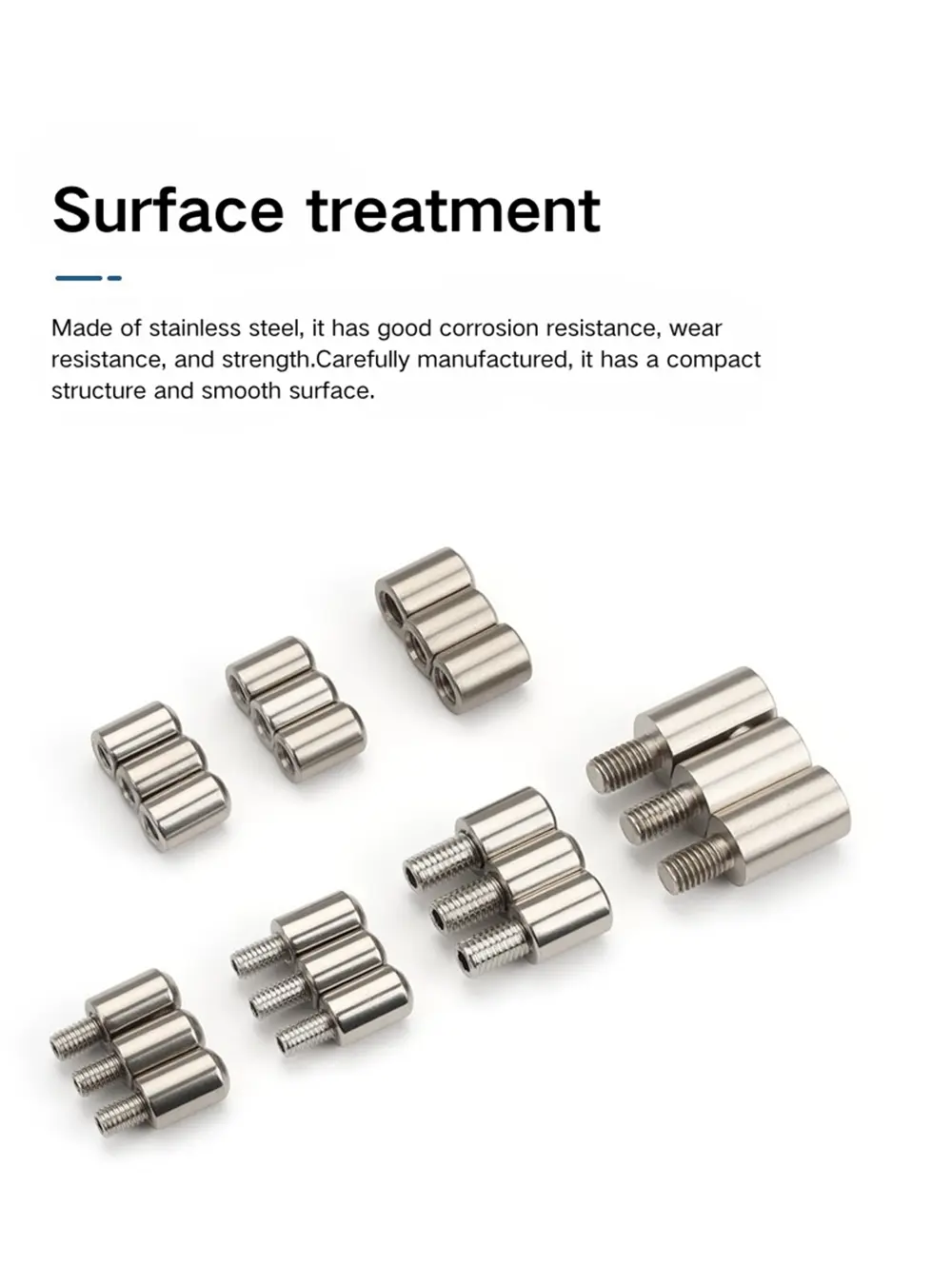

Šis modulis yra pagamintas iš 201 ir 304 nerūdijančio plieno, abu yra padengti vibraciniu poliravimu. Vibracinis poliravimo procesas pašalina įbrėžimus ir aštrius kraštus ir suteikia pastovų mažai blizgantį matinį paviršių – tai nėra šepečiu ar veidrodiniu paviršiumi. Abi rūšys po poliravimo atrodo vienodai; skirtumas yra atsparumas korozijai.

201 nerūdijantis plienas užtikrina tinkamą atsparumą korozijai, skirtą vidaus elektros spintoms ir skirstomiesiems skydams vidutinio sunkumo aplinkoje, ir yra ekonomiškesnis pasirinkimas visame asortimente. 304 nerūdijančio plieno privirinamas parlamentinis šarnyrinis vyris yra geresnis pasirinkimas lauko aptvaroms, drėgnai aplinkai arba įrenginiams, kur ilgalaikis atsparumas korozijai yra tvirtas reikalavimas. Abu yra prieinami daugelyje siūlomų dydžių ir kaiščių konfigūracijos derinių.

DUK

1 klausimas: kokie variantai galimi šiame vyrių asortimente?

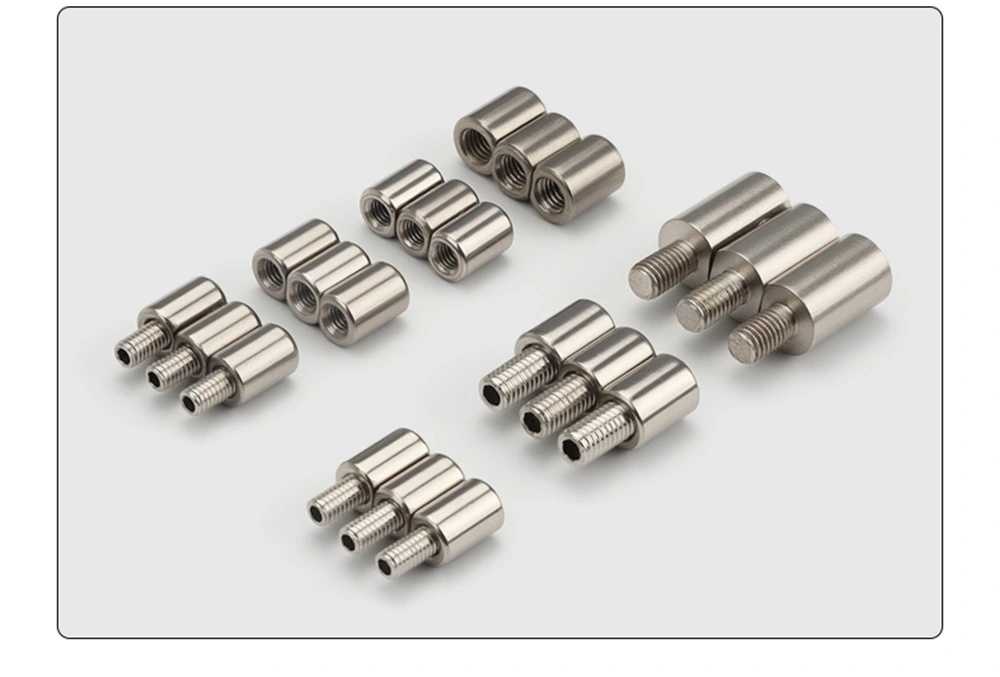

Asortimentą sudaro vienuolika variantų: vidinis ir išorinis M6 ir M8 dydžių sriegis, 201 ir 304 nerūdijančio plieno, integruotų ir nuimamų kaiščių konfigūracijų. M8 × 16 išorinis sriegis taip pat galimas kaip išplėstinė smeigės parinktis, skirta montuoti giliau.

2 klausimas: kuo skiriasi integruoti ir nuimami tipai?

Integruotas tipas turi fiksuotą kaištį – jo negalima nuimti, o vyriai nėra skirti durų išmontavimui. Nuimamas tipas turi šoninę išėjimo angą per cilindrą; kaištis išslysta, kad dureles būtų galima pakelti nuo rėmo be įrankių arba nepažeidžiant suvirinto laikiklio.

3 klausimas: kuo skiriasi vidinis ir išorinis sriegis?

Išorinio sriegio versija turi išsikišusią smeigę, kuri įsriegiama į srieginę skylę skydelyje arba rėme. Vidinio sriegio versija turi srieginį lizdą, kuris priima varžtą iš skydo pusės. Tada abu suvirinami į vietą po sriegio, kad būtų galima montuoti nuolat.

4 klausimas: kaip sumontuotas šis vyris?

Montavimas apima smeigės arba lizdo galo įsriegimą į durų skydo arba staktos tvirtinimo tašką, tada suvirinimą, kad vyris būtų pritvirtintas visam laikui. Sriegio sujungimo ir suvirinimo derinys išlaiko vyrių stabilumą ir veikiant sukimosi durų apkrovai, ir šoninėms jėgoms.

5 klausimas: kokie yra pagrindiniai M6 ir M8 versijų matmenys?

„M6 Weld-On Parliament Pivot Hinge“ korpusas yra 17,3 mm ilgio, 21 mm vidurio tarpatramio ir 6 mm kaiščio skersmens. Trigubo statinio krūva yra 29 mm aukščio ir 11,5 mm pločio. M8 versija turi 18 mm korpusą, 22 mm centrinį tarpatramį, 7,5 mm kaiščio skersmenį ir 33,5 mm statinės aukštį, 13 mm pločio.

6 klausimas: kas yra vibracinis poliravimas?

Vibracinis poliravimas yra vartymo procesas, kurio metu nuo detalės paviršiaus pašalinamos atbrailos ir aštrios briaunos ir gaunama nuosekli mažai blizganti matinė apdaila. Tai nėra šlifuota ar veidrodinė apdaila. Tiek 201, tiek 304 nerūdijančio plieno šio vyrio versijos atliekamos tuo pačiu vibraciniu poliravimo procesu.

7 klausimas: kokią nerūdijančio plieno rūšį turėčiau pasirinkti?

201 nerūdijantis plienas tinka standartinėms vidaus elektros spintoms ir skirstomiesiems skydams, kai korozijos poveikis yra vidutinis. 304 nerūdijantis plienas yra geresnis pasirinkimas lauko aptvaroms, didelės drėgmės aplinkai arba įrenginiams, kur ilgalaikis atsparumas korozijai yra griežtas reikalavimas.
