Skirstomojo įrenginio durų vyris

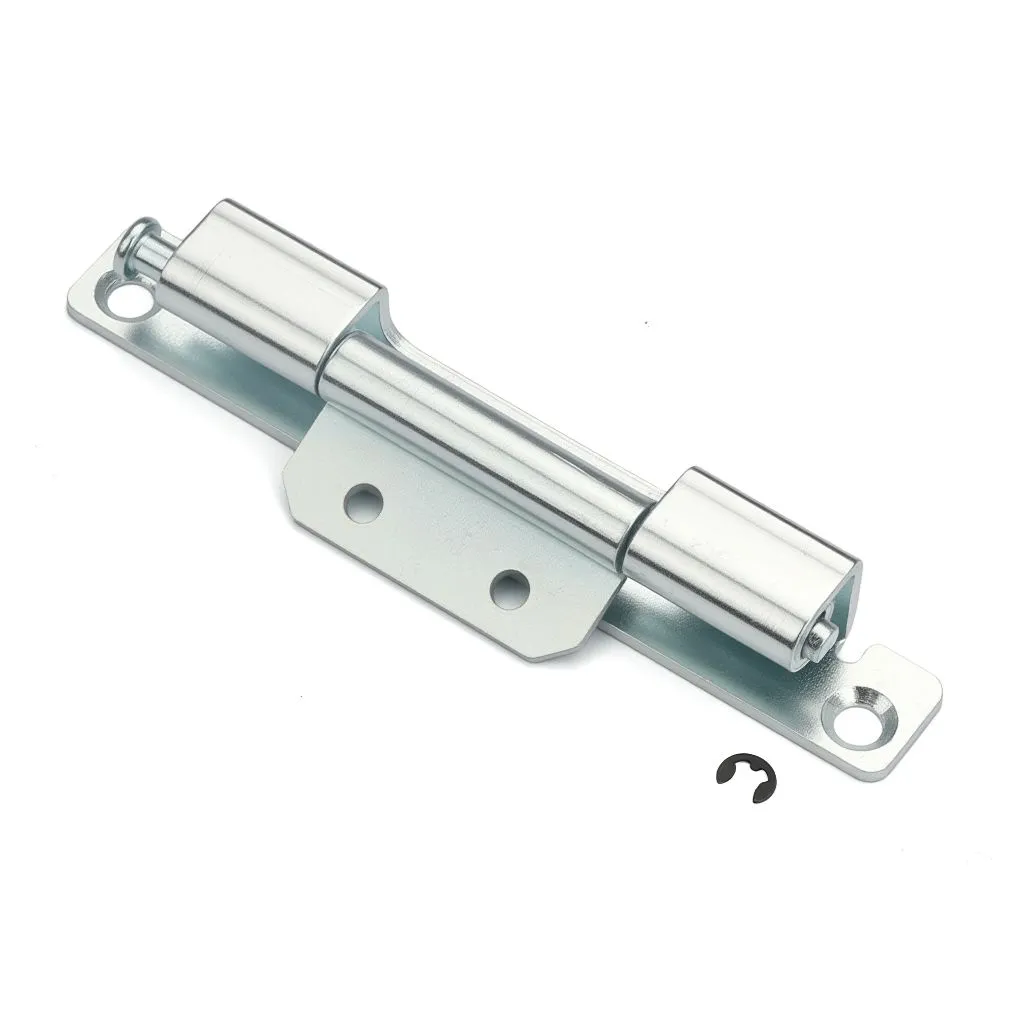

Tiems, kurie perka nuimamus spintelių vyrius iš „Yitai Lock“ pagal tūrį, perjungimo įrenginio durų vyris CL186 suteikia pirkėjams galimybę pasirinkti tarp apvalių skylių ir skylių tvirtinimo sparnų, nekeičiant nieko daugiau apie vyrį – tas pats korpusas, ta pati statinė, tie patys rėmo kanalo matmenys. Versija su įpjovomis leidžia reguliuoti padėtį montavimo metu, kol varžtai nėra visiškai priveržti, o tai naudinga, kai reikia tiksliai nustatyti durų išlygiavimą. Abi versijos tvirtinamos varžtais naudojant tuos pačius tvirtinimo taškus ir yra iš anglinio plieno ir nerūdijančio plieno.

Gaminio modelis	CL186 serijos vyris
Neprivalomos medžiagos	Anglies plienas / nerūdijantis plienas
Naudojimas	Tinka įvairių tipų skirstomosioms spintoms, valdymo dėžėms ir kt

Modelio parinktys ir skylių konfigūracijos

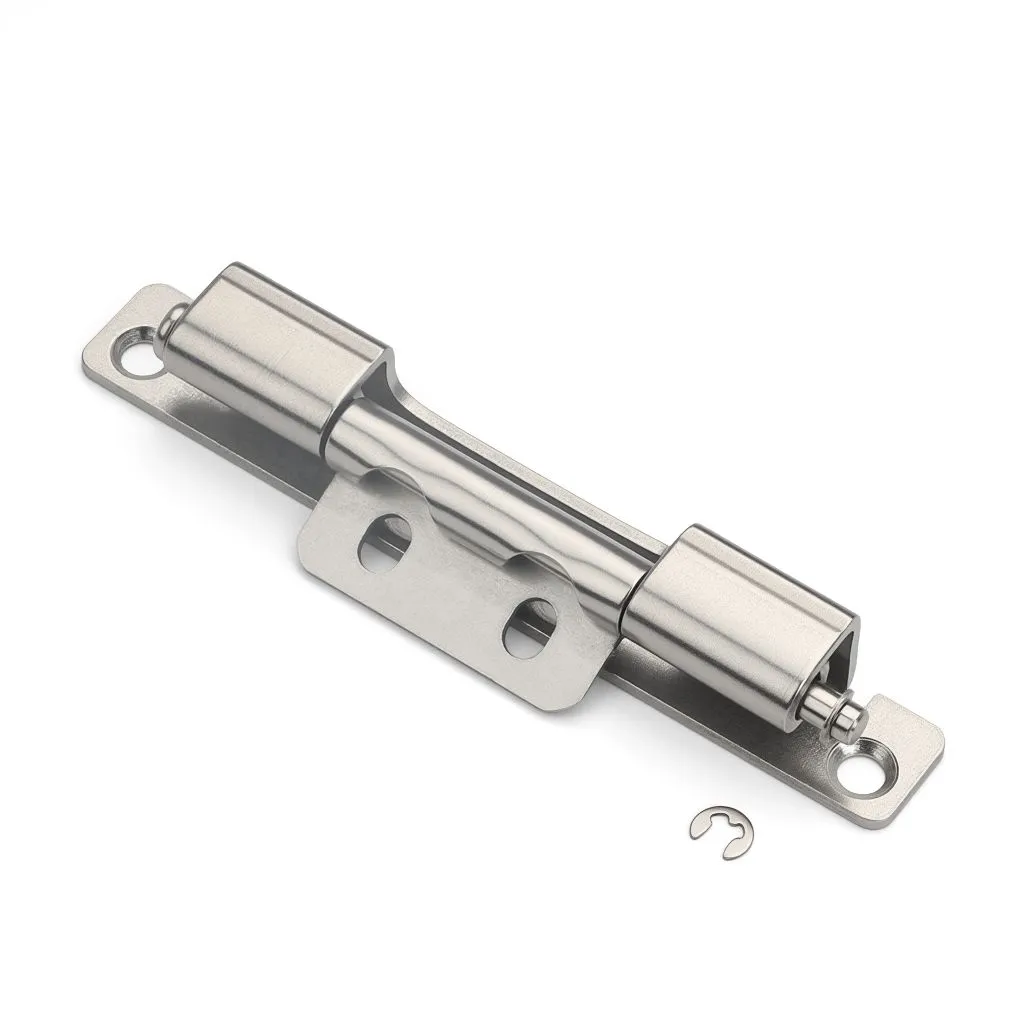

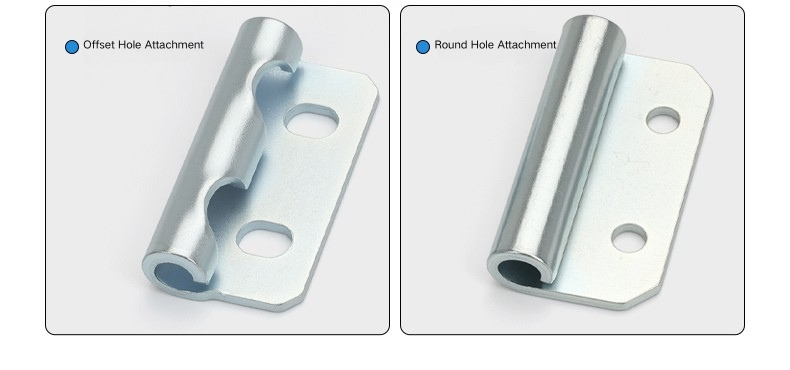

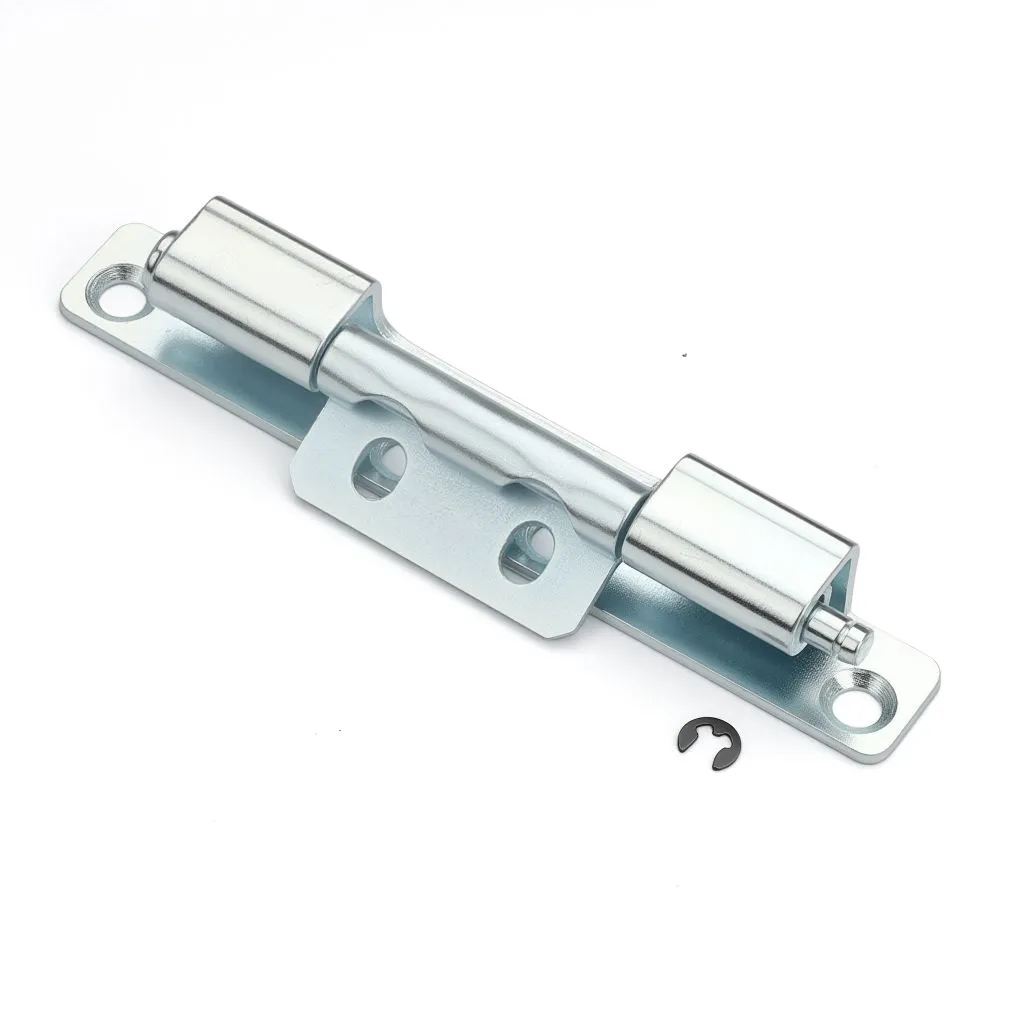

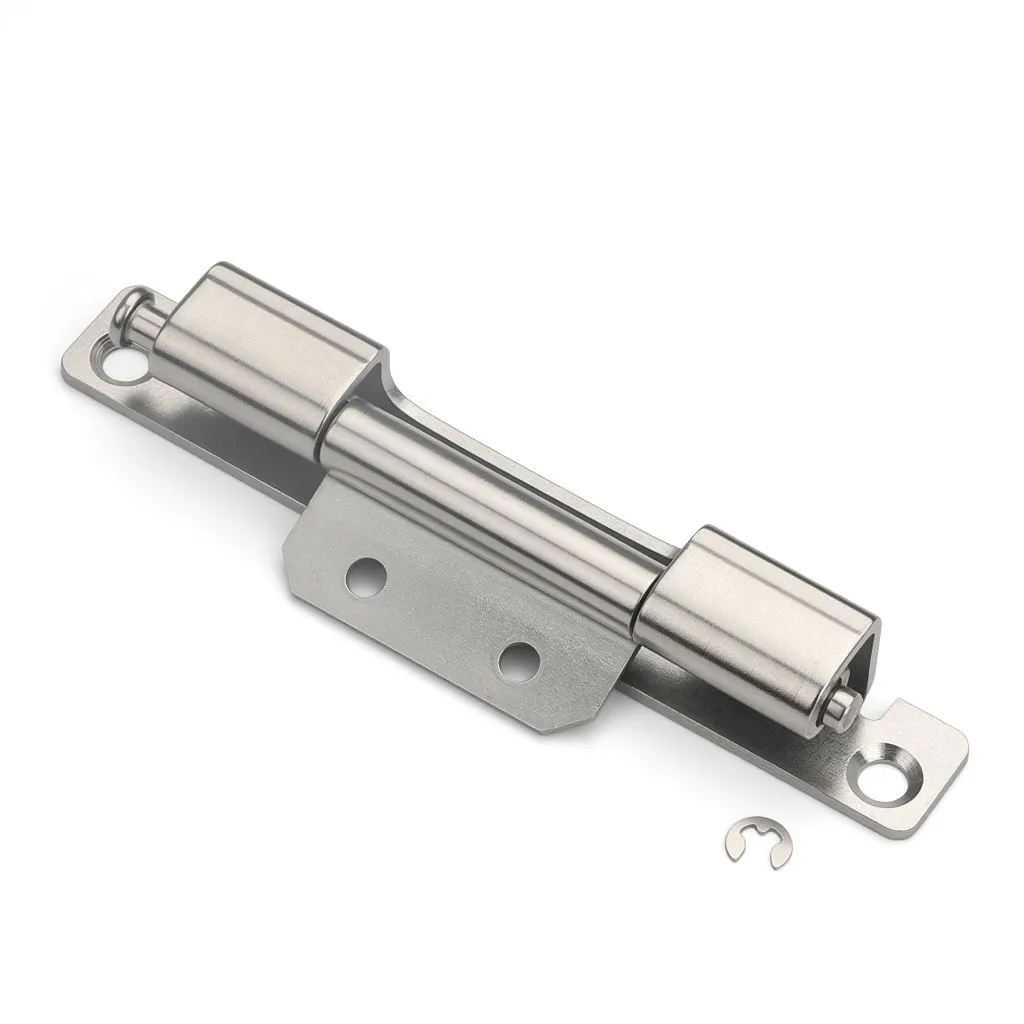

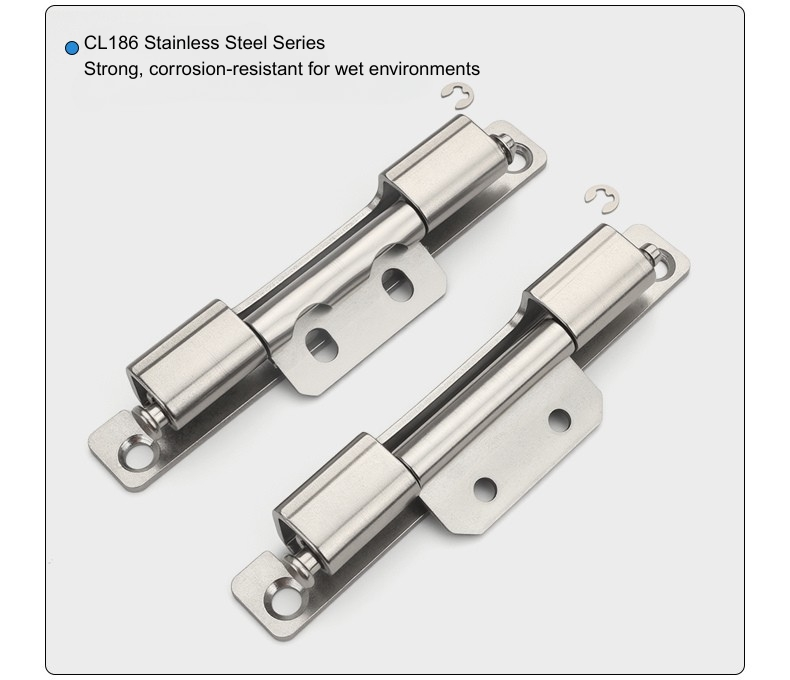

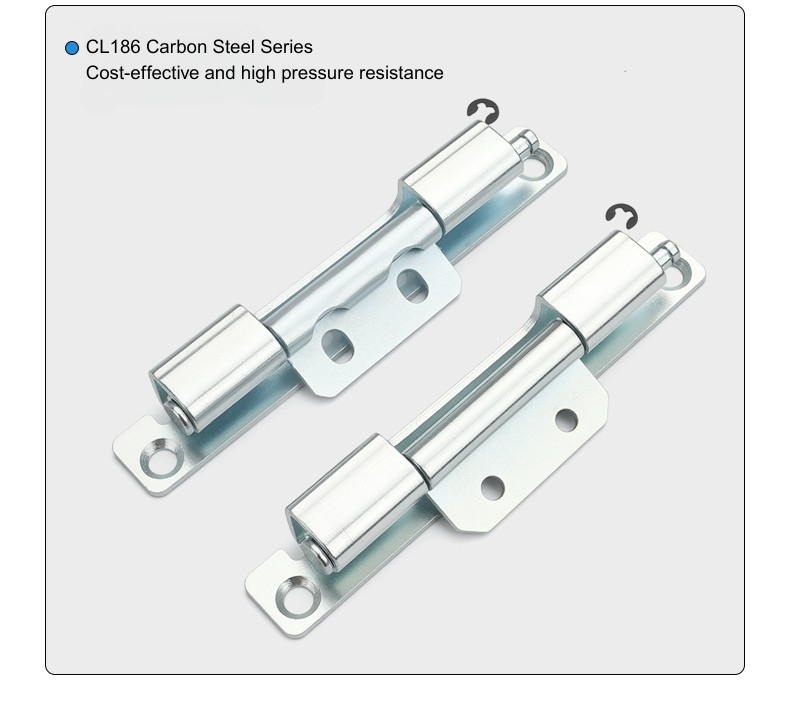

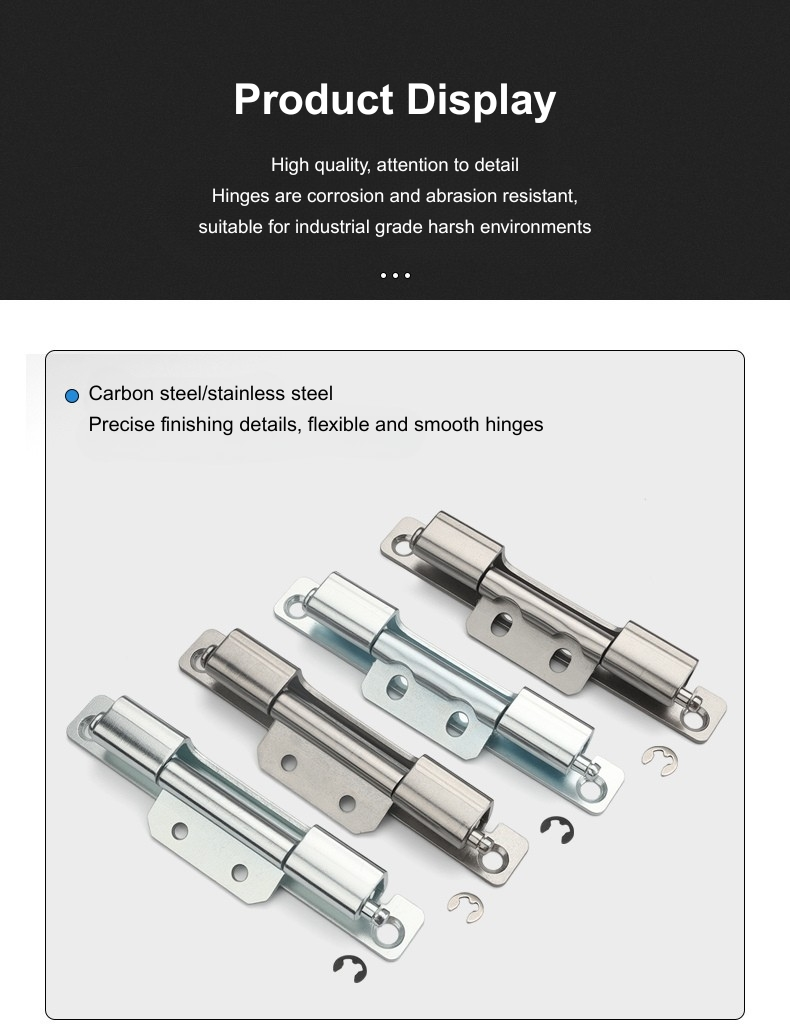

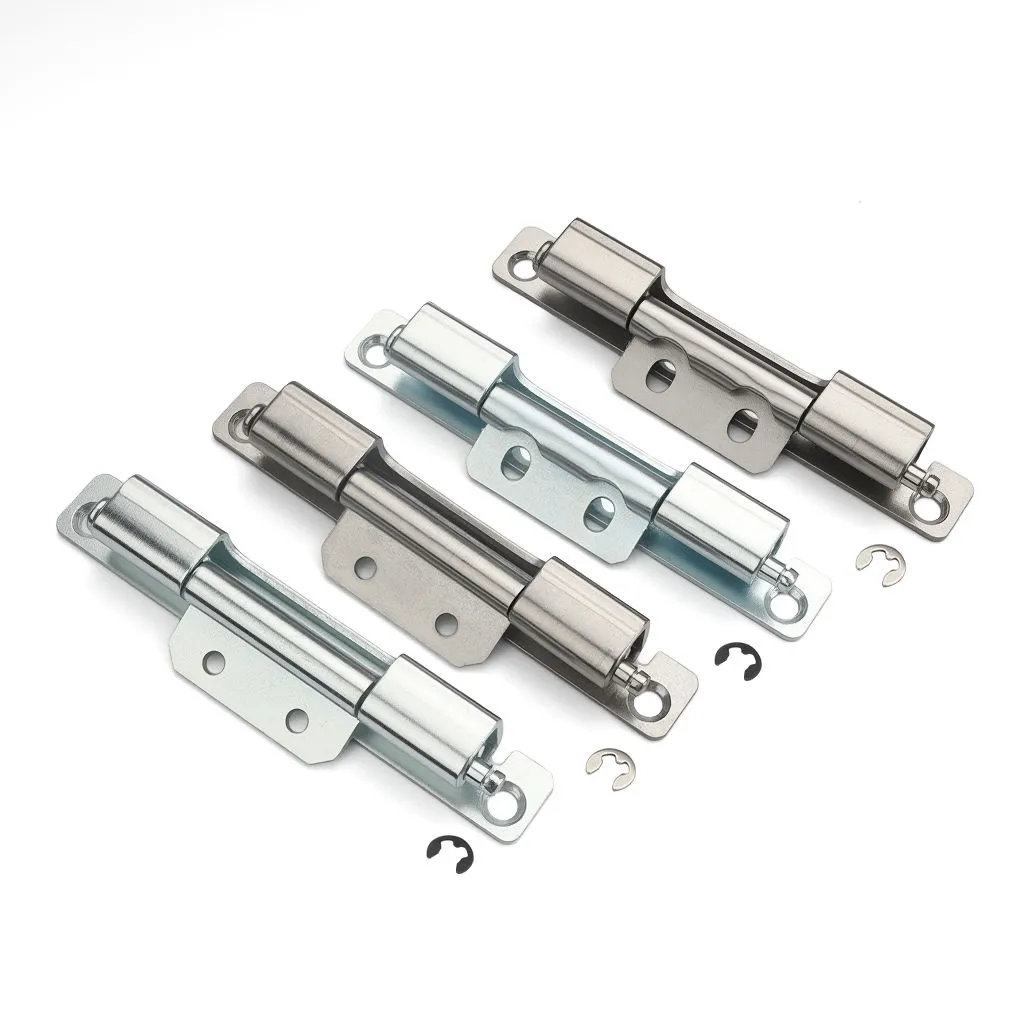

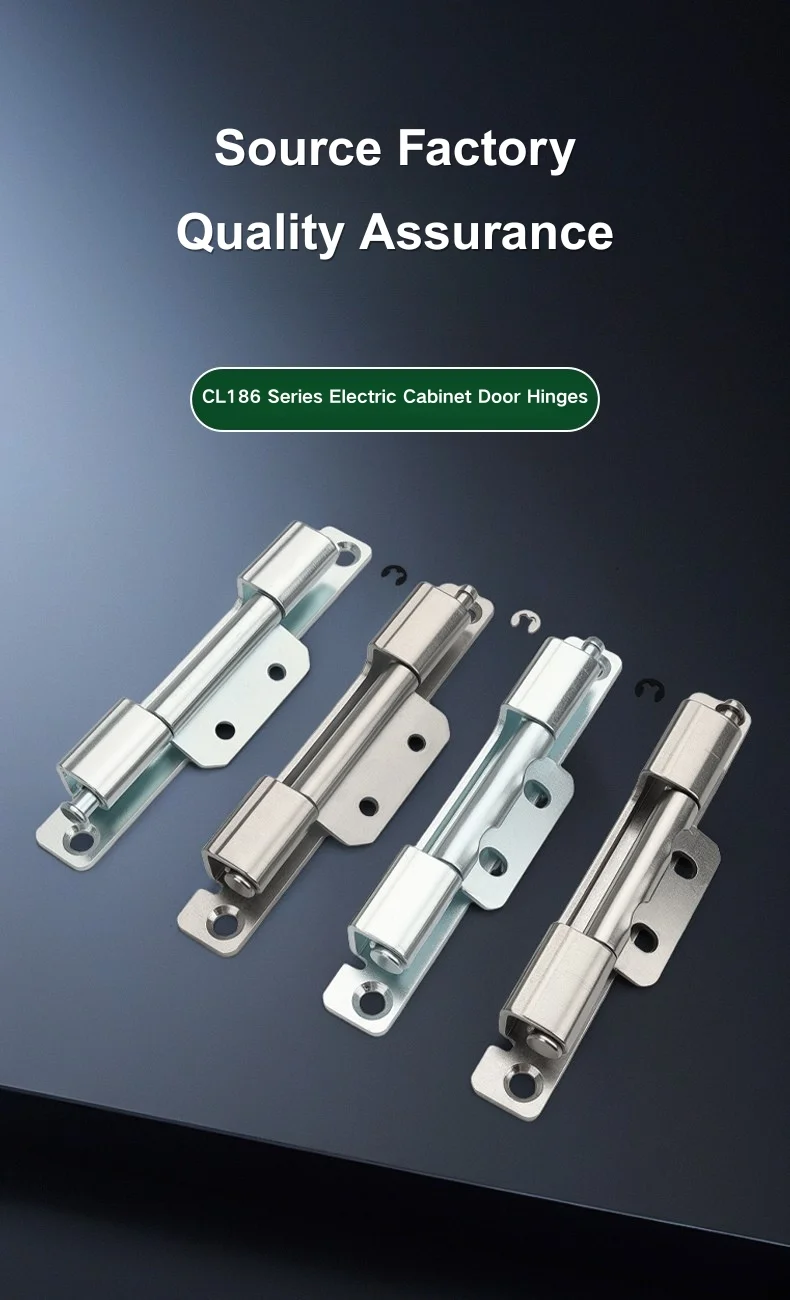

Skirstomojo įrenginio durų vyriai yra keturių variantų: apvali anga iš anglinio plieno, apvali skylė iš nerūdijančio plieno, anga iš anglinio plieno ir įpjova iš nerūdijančio plieno. Visų keturių konstrukcijų matmenys yra vienodi – skiriasi tik sparno tvirtinimo angų forma. Apvalios skylės pritvirtina vyrį nustatytoje padėtyje, kai prisukamas; plyšinės skylės suteikia šiek tiek vietos pakeisti vyrių padėtį prieš galutinį priveržimą, o tai padeda montuoti duris, kurias reikia kruopščiai sulygiuoti su sandarikliu arba rėmo briauna.

Šiame įrenginyje renkantis apvalią ar įpjovą skylę priklauso nuo jūsų diegimo darbo eigos. Jei durelių padėtis yra paprasta ir nuosekli gamybos metu, apvalios skylės yra tinkamos. Jei yra kokių nors skirtumų tarp blokų rėmo geometrijos arba duris reikia reguliuoti po pradinio montavimo, versija su plyšinėmis skylėmis šį procesą padaro žymiai mažiau sudėtingą.

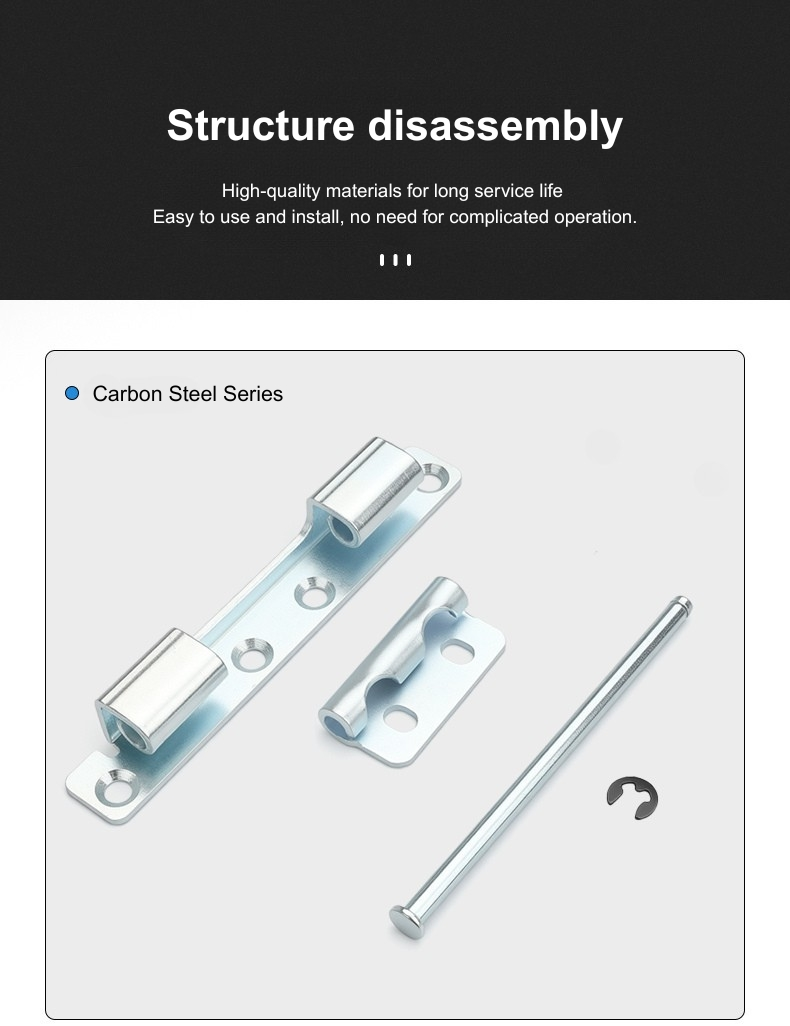

Struktūra ir matmenys

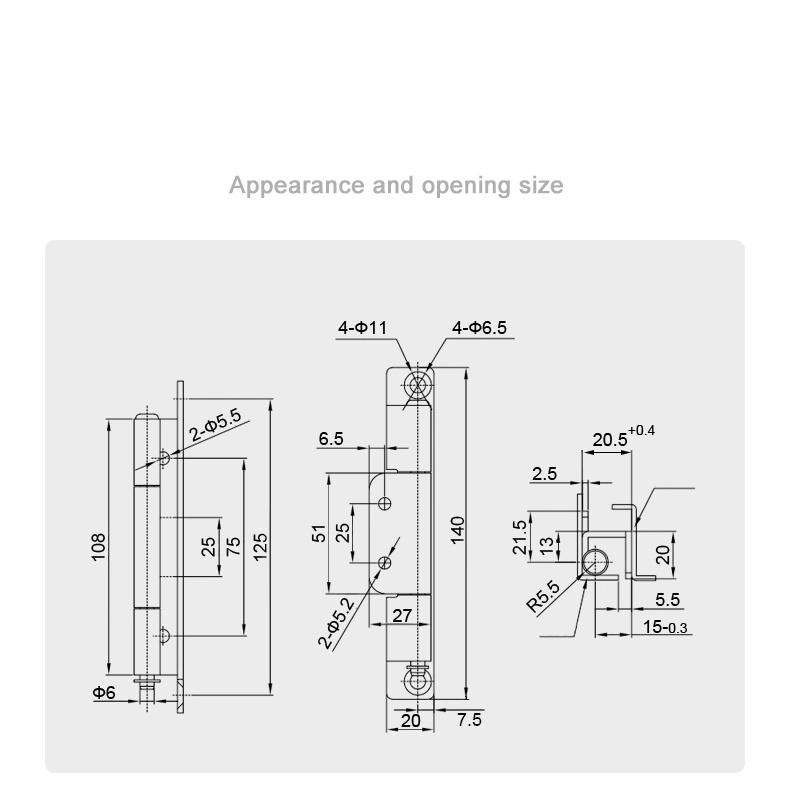

Durų vyrių bendras aukštis yra 108 mm, o bendras korpuso ilgis – 125 mm. Vidinis tarpas tarp tvirtinimo sparnų yra 75 mm, o centrinė dalis ties statine yra 25 mm. Statinės skersmuo yra Φ6 mm, o tvirtinimo sparnas yra 140 mm aukščio ir 20 mm pagrindo pločio. Skylių atstumas ant sparno yra 51 mm ir 25 mm centruose, o šoniniame profilyje yra 2 × Φ5,5 mm tvirtinimo skylės.

Rėmo kanalo sujungimo ant skirstomojo įrenginio durų vyrio plotis yra 20,5 mm (+0,4 mm nuokrypis) ir 15 mm gylis (-0,3 mm nuokrypis), o cilindro sėdynės spindulys yra R5,5 mm. Šoniniame profilyje rodomas 21,5 mm bendras sujungimo aukštis, 13 mm vidinio kontakto gylis ir 5,5 mm šoninis poslinkis su 2,5 mm žingsniu ties kanalo įėjimu. Šie matmenys apibrėžia rėmo kanalo geometriją, su kuria turi veikti vyriai – prieš užsakydami verta pasitikrinti pagal savo spintelės rėmo specifikacijas.

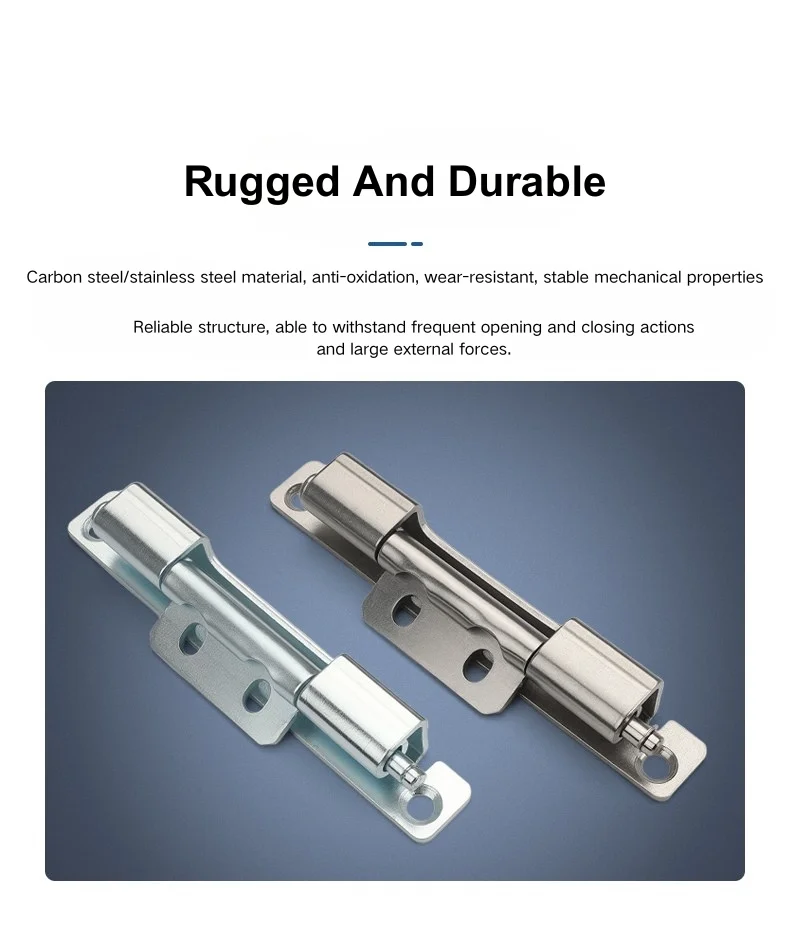

Medžiagos ir paviršiaus apdorojimas

Skirstomųjų įrenginių durų vyriai yra iš cinkuoto anglinio plieno ir 304 nerūdijančio plieno. Anglies plieno versija tinka standartinėms patalpų aptvarų aplinkoms – skirstomiesiems skydams, valdymo skydams ir įrangos spintelėms sausose arba kontroliuojamose klimato patalpose, kuriose korozijos poveikis yra mažas. Tai ekonomiškesnis pasirinkimas statant didelės apimties spintas, kai montavimo aplinka yra nuspėjama.

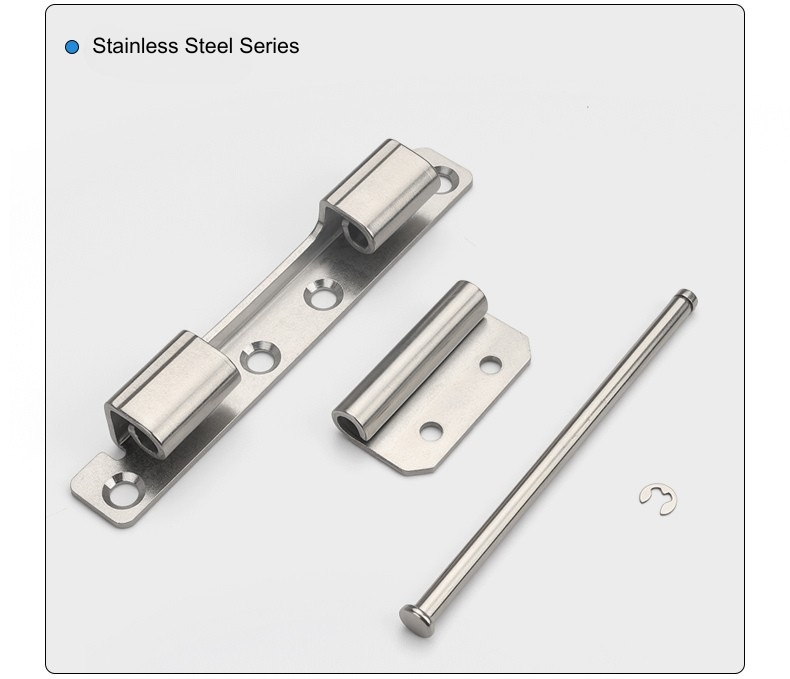

Nerūdijančio plieno durų vyriai yra tinkamas pasirinkimas lauko skirstomiesiems įrenginiams, drėgnoms komunalinėms patalpoms, pakrantės įrenginiams ar bet kokiai kitai programai, kai korpusas per savo tarnavimo laiką susiduria su drėgme. Nerūdijantis plienas taip pat dažnai nurodomas, kai korpuso apdailos standartas reikalauja, kad visos įrangos paviršius būtų vienodas, nes sudėtingomis sąlygomis laikui bėgant jis išlaiko savo išvaizdą geriau nei cinkuotas plienas.

DUK

1 klausimas: kokie yra CL186 variantai?

CL186 yra keturių variantų: apvalios skylės anglinis plienas, apvalios skylės nerūdijantis plienas, anglinis plienas su įpjovomis ir nerūdijantis plienas. Visų korpuso matmenys ir rėmo kanalo įtraukimo geometrija yra vienodi.

2 klausimas: kuo skiriasi versijos su apvalia skyle ir įpjova?

Apvalios skylės versija pritvirtina vyrį nustatytoje padėtyje, kai jis yra prisukamas. Versija su įpjovomis leidžia reguliuoti montavimo padėtį prieš galutinį priveržimą, o tai naudinga, kai montuojant reikia tiksliai sureguliuoti durų išlygiavimą arba kai skiriasi spintelių rėmo geometrija.

3 klausimas: kaip įdiegiamas CL186?

CL186 montuojamas varžtais. Tvirtinimo sparnas pritvirtinamas prie durų skydo naudojant tam skirtas angas, o vyrių korpusas susijungia su spintelės rėmo kanalu. Šiam modeliui suvirinimo nereikia.

4 klausimas: kokie yra pagrindiniai CL186 matmenys?

CL186 bendras aukštis yra 108 mm, korpuso ilgis – 125 mm, o vidinis tarpatramis – 75 mm. Statinė yra Φ6 mm. Tvirtinimo sparnas yra 140 mm aukščio su 20 mm pagrindu. Rėmo kanalo plotis 20,5 mm (+0,4 mm), gylis 15 mm (-0,3 mm).

5 klausimas: kokią medžiagą turėčiau pasirinkti lauko aptvarams?

Nerūdijančio plieno versija yra tinkamas pasirinkimas montuoti lauke, drėgnoje aplinkoje arba visur, kur atsparumas korozijai yra ilgalaikis reikalavimas. Cinkuoto anglinio plieno versija tinka standartinėms patalpų spintelėms.

6 klausimas: ar CL186 yra paslėptas vyris?

Taip – ​​CL186 skirstomojo įrenginio durų vyris yra spintelės rėmo kanalo viduje, kai durys uždarytos, nepaliekant jokios matomos aparatūros išoriniame durų paviršiuje. Vyrių korpusas yra visiškai įleistas į rėmo profilį.

7 klausimas: ar duris galima nuimti sumontavus?

Taip. CL186 yra nuimamas vyris – atjungus vyrį, duris galima pakelti nuo rėmo kanalo be įrankių. Dėl to jis yra praktiškas spintelių surinkimo linijoms ir lauko priežiūrai, kai reikia periodiškai išimti duris.

8 klausimas: kokio tipo spintelėms tinka CL186?

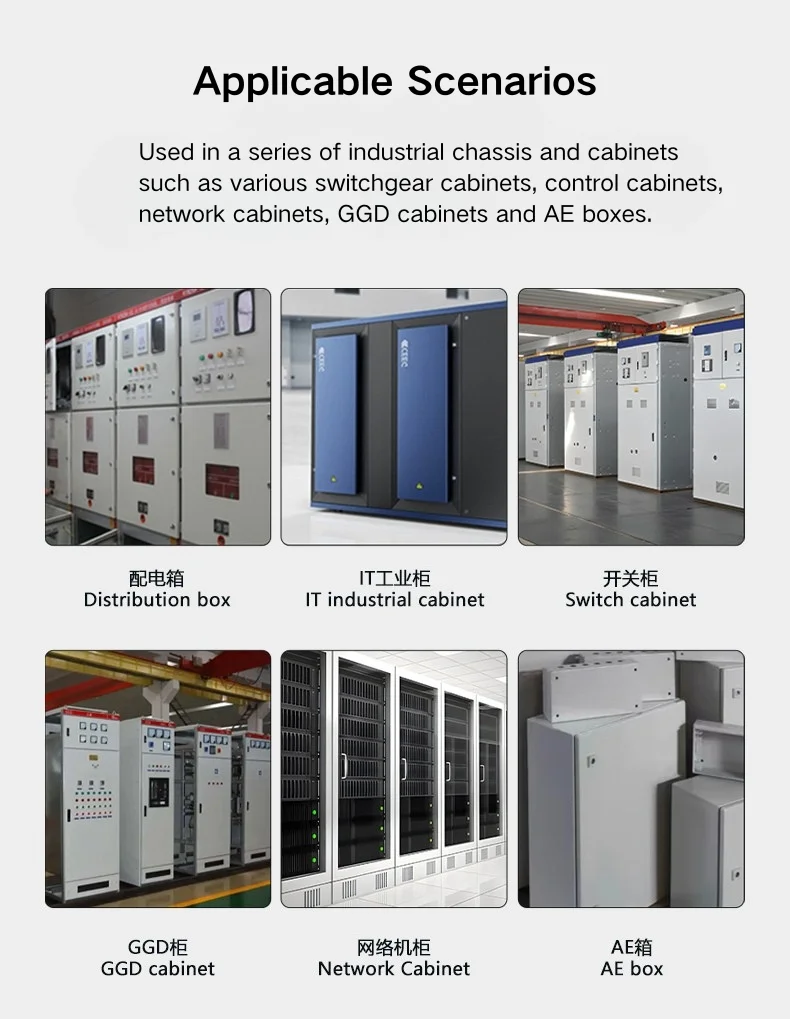

Paslėptasis vyris CL186 naudojamas skirstomųjų įrenginių spintelėse, elektros paskirstymo dėžėse, valdymo spintų durelėse ir pramoninės įrangos korpusuose – visur, kur pageidautina nuimamas, paslėptas vyris su švariu išoriniu profiliu.
