Kvadratinis vyris su įdubusiomis skylėmis

Didmeniniams spintelių vyrių užsakymams „Yitai Lock“ turi kvadratinį vyrį su įdubusiomis angomis CL235-1 ir CL235-2, todėl galite uždengti skirtingų dydžių duris nekeisdami tiekėjų. CL235-1 yra didesnis iš dviejų, 64 × 79 mm, o CL235-2, kurio matmenys yra 54 × 64 mm, puikiai tinka prie lengvesnių ar mažesnių durų. Varžtai į komplektą neįeina, tačiau juos galima užsisakyti atskirai – paprastai pakuotėse po 1 000 vnt., jei tiesiogiai susisieksite su mažesniais kiekiais.

Modelio parinktys ir matmenys

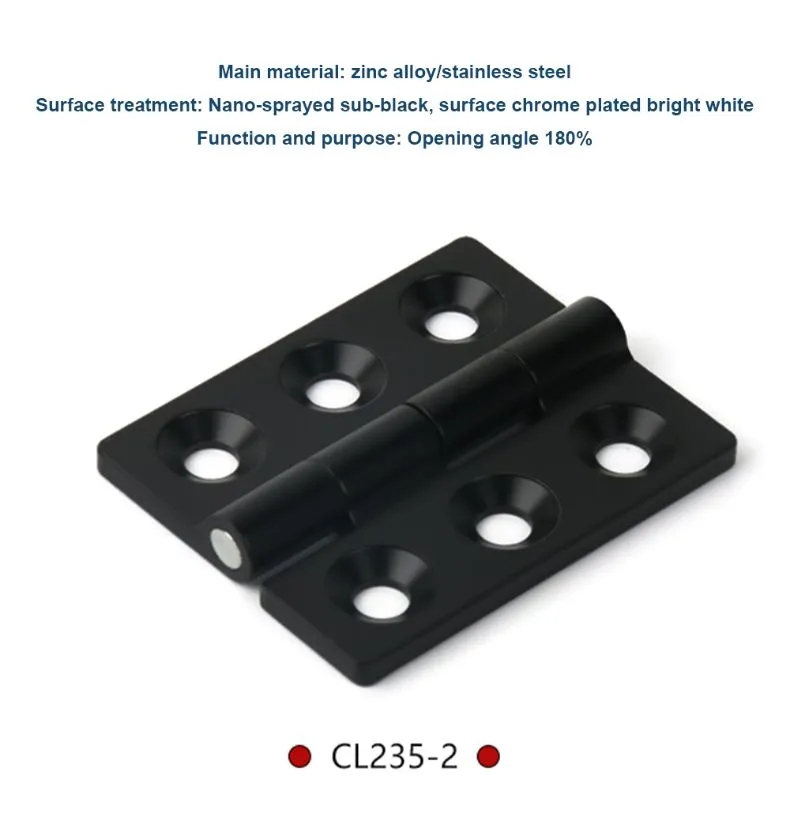

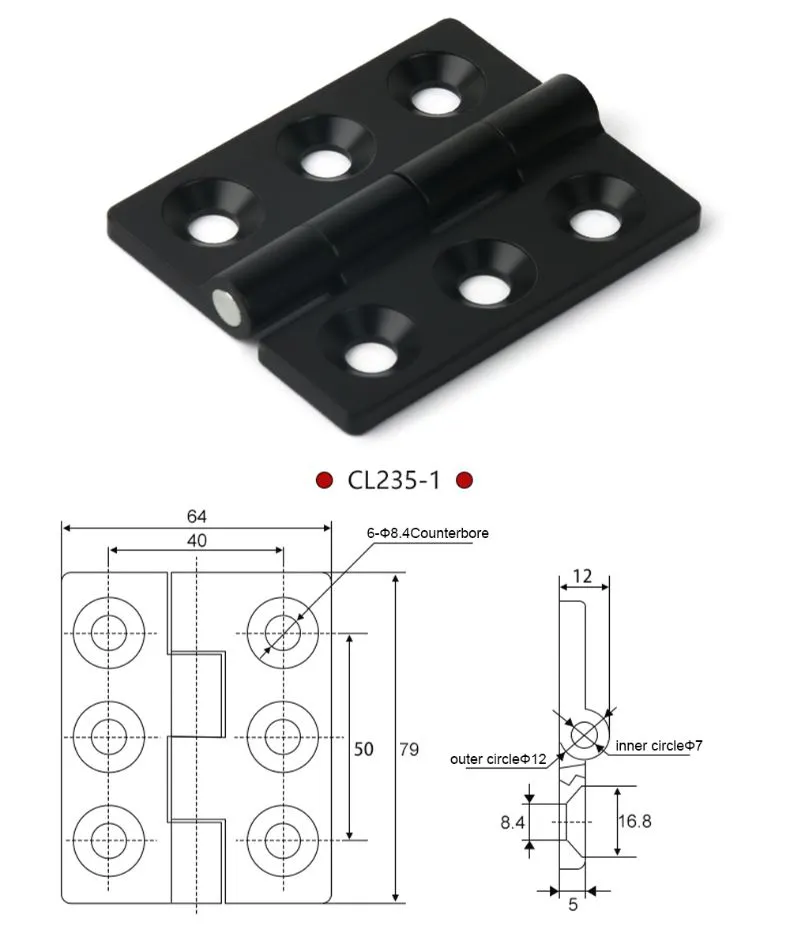

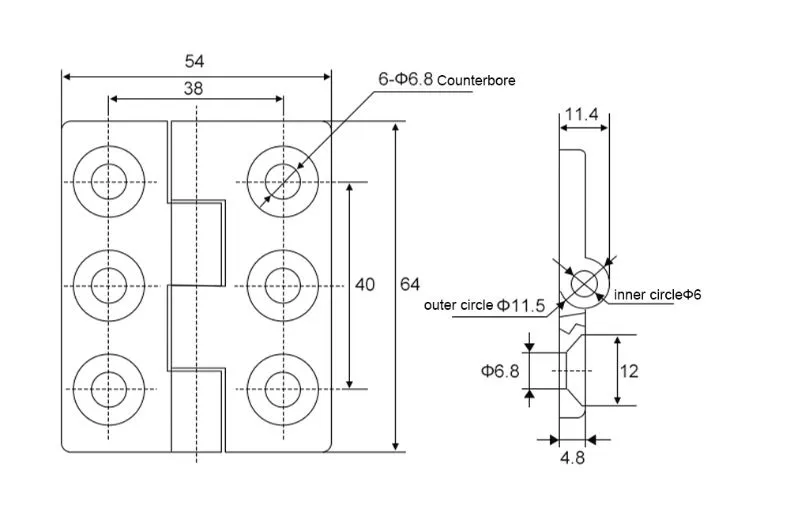

Kvadratinis vyris su įdubusiomis skylėmis yra dviejų bazinių modelių. CL235-1 matmenys yra 64 × 79 mm, varčios storis 5 mm iš cinko lydinio ir 5,6 mm iš 304 nerūdijančio plieno. CL235-2 yra mažesnis iš dviejų, 54 × 64 mm, cinko lydinio storis 4,8 mm, o nerūdijančio plieno storis 5,5 mm.

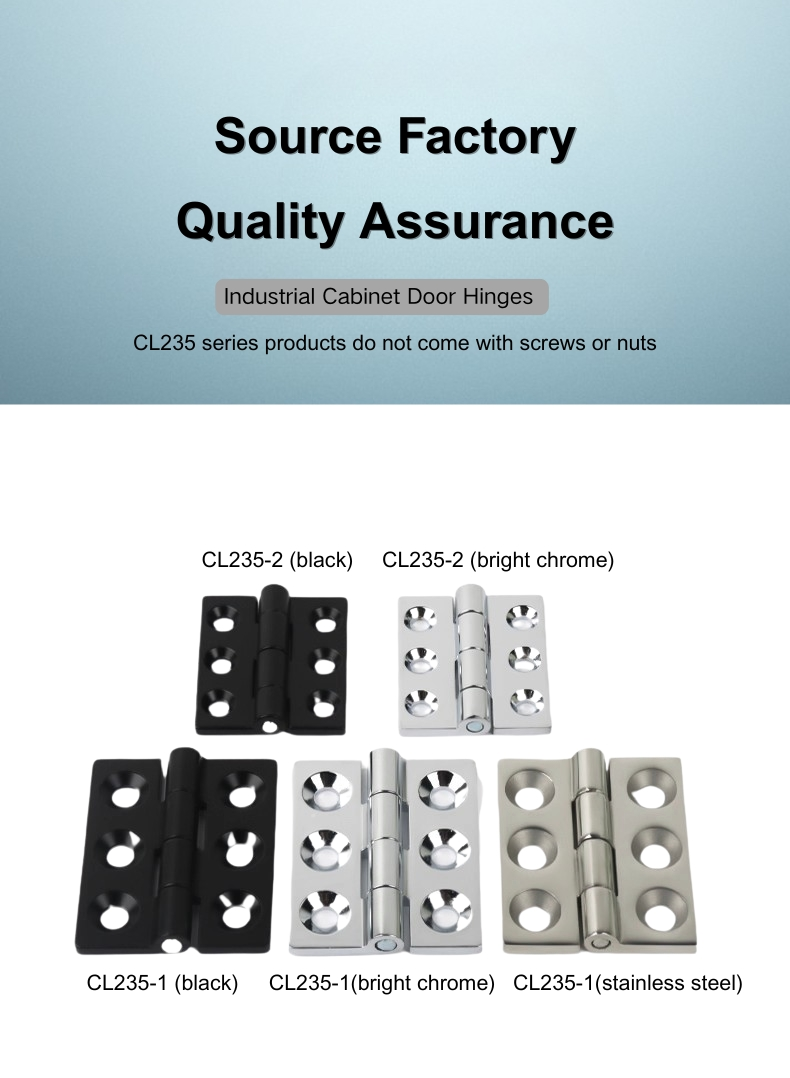

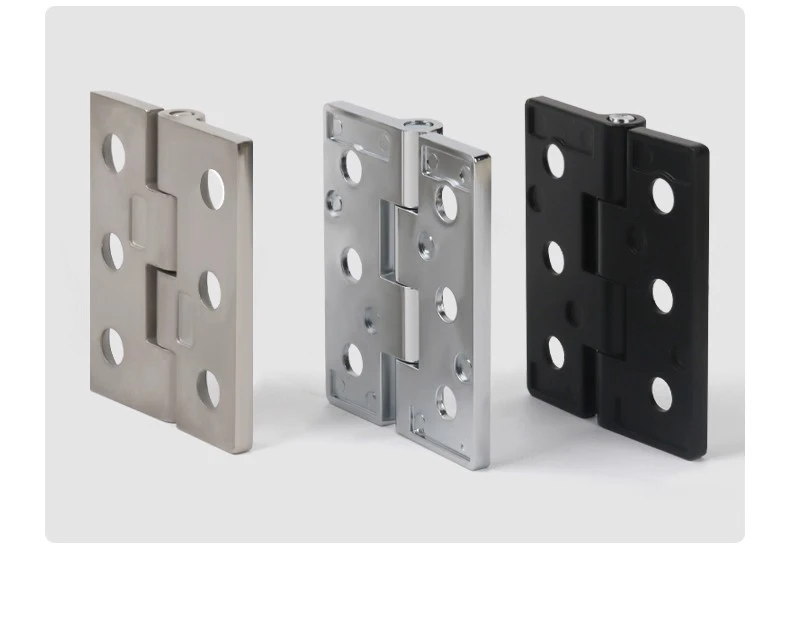

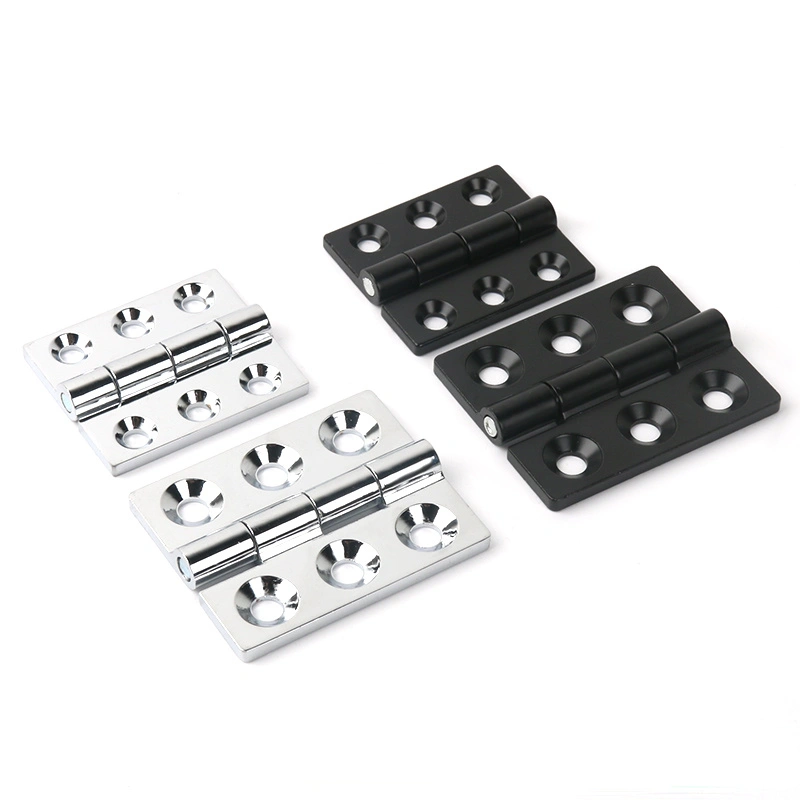

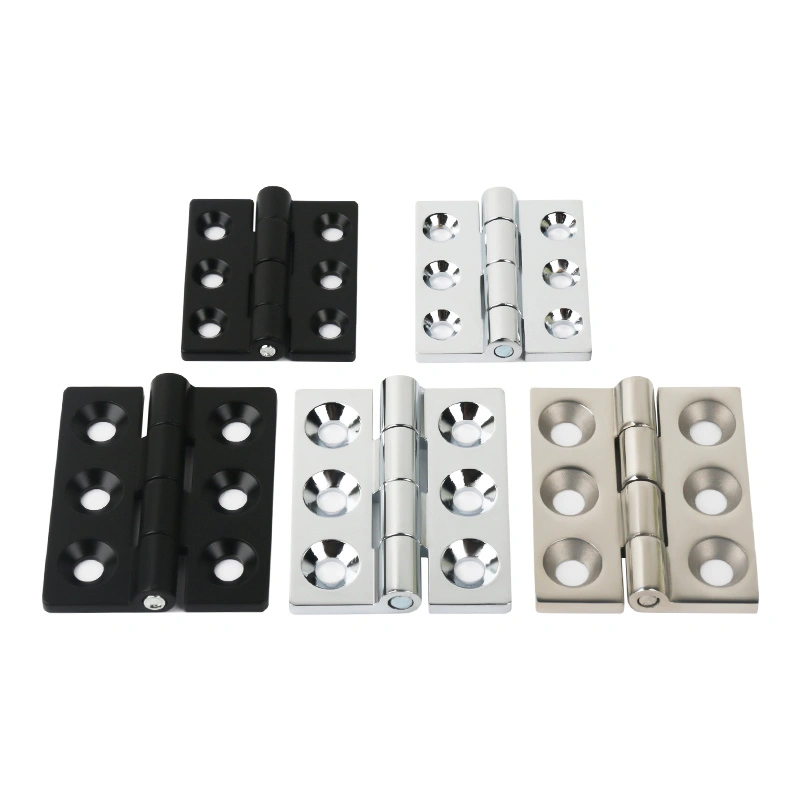

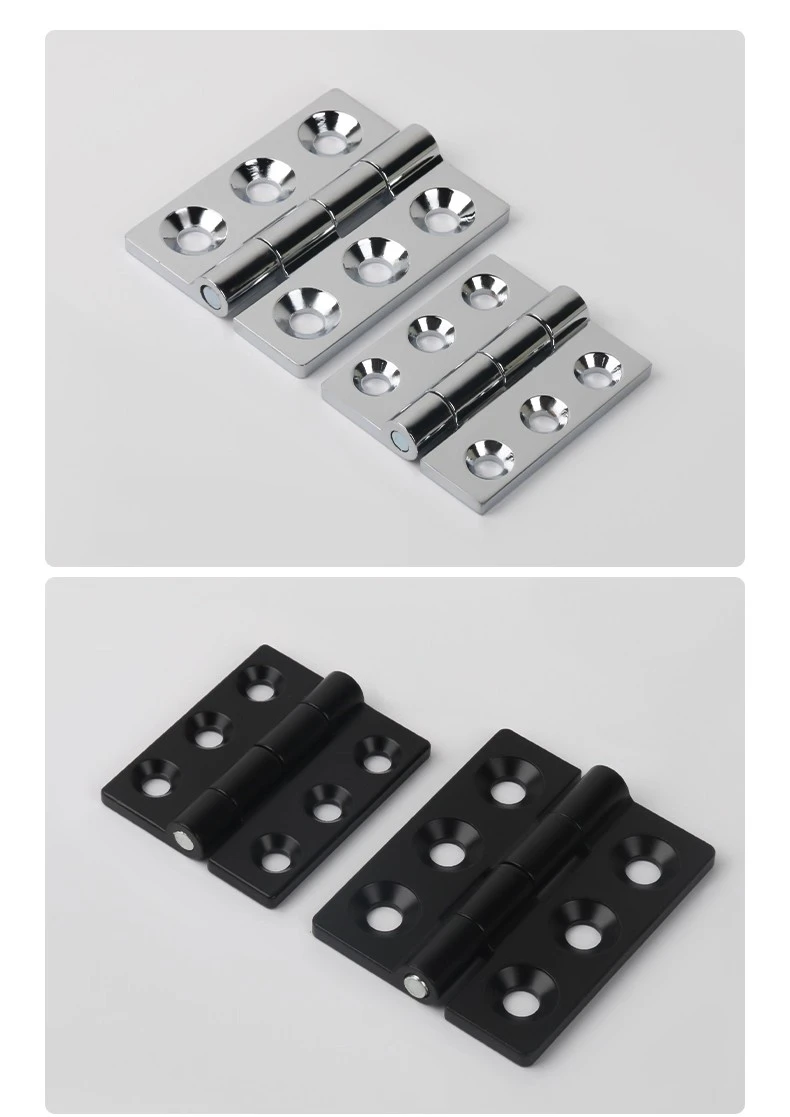

Kiekvienas modelis yra įvairių medžiagų ir apdailos derinių. Kvadratinis vyris su įleidžiamomis skylėmis CL235-1 ir CL235-2 yra juodo cinko lydinio ir ryškiai balto cinko lydinio. CL235-1 ir CL235-2 taip pat yra iš šlifuoto nerūdijančio plieno, todėl iš viso yra šeši abiejų modelių variantai. Šis asortimentas leidžia specialistams pritaikyti vyrių apdailą prie korpuso paviršiaus arba darbo aplinkos.

Įgilintos skylės specifikacijos

Kvadratinio vyrio su įleidžiamomis skylėmis įleidžiamos skylės yra pritaikytos kiekvienam modeliui ir medžiagai. Modelyje CL235-1 grimzlės skersmuo yra Φ8,5 mm cinko lydinio versijoms ir Φ9,5 mm nerūdijančio plieno versijoms. Naudojant CL235-2, abiejų medžiagų tipų įgilinimo skersmuo yra Φ6,8 mm.

Parenkant varžtus reikia atsižvelgti į durų plokštės storį, vyrių varčios storį ir įdubimo gylį. Kvadratinis vyris su įdubusiomis skylutėmis sukurtas taip, kad tinkamai parinkti varžtai būtų lygiai arba tiesiai po lapo paviršiumi. Varžtai neįeina į vyrį, bet juos galima įsigyti atskirai; standartinės pakuotės yra 1000 ar daugiau vienetų, o mažesni kiekiai yra prieinami užklausoje.

Medžiaga ir paviršiaus apdaila

Kvadratinis vyris su įdubusiomis skylėmis gaminamas liejimo būdu, todėl kiekvieno lapo matmenys yra tikslūs visose gamybos partijose. Cinko lydinio versijos yra blizgios juodos arba ryškiai baltos spalvos – abu yra patvarūs dangos variantai, tinkantys patalpų spintelėms. Nerūdijančio plieno versijose naudojama 304 klasės medžiaga su šlifuota apdaila, kuri užtikrina atsparumą korozijai, tinkančią korpusams drėgnoje arba silpnai korozinėje aplinkoje.

Verta paminėti, kad nerūdijančio plieno kvadratinio vyrio su įdubusiomis skylėmis lapų storis yra šiek tiek didesnis nei jo cinko lydinio ekvivalento – 5,6 mm, palyginti su 5 mm modeliu CL235-1 ir 5,5 mm, palyginti su 4,8 mm modeliu CL235-2. Į šį skirtumą reikia atsižvelgti apskaičiuojant durų tarpą arba parenkant nerūdijančio plieno instaliacijos varžtų ilgį.

Taikymo scenarijai

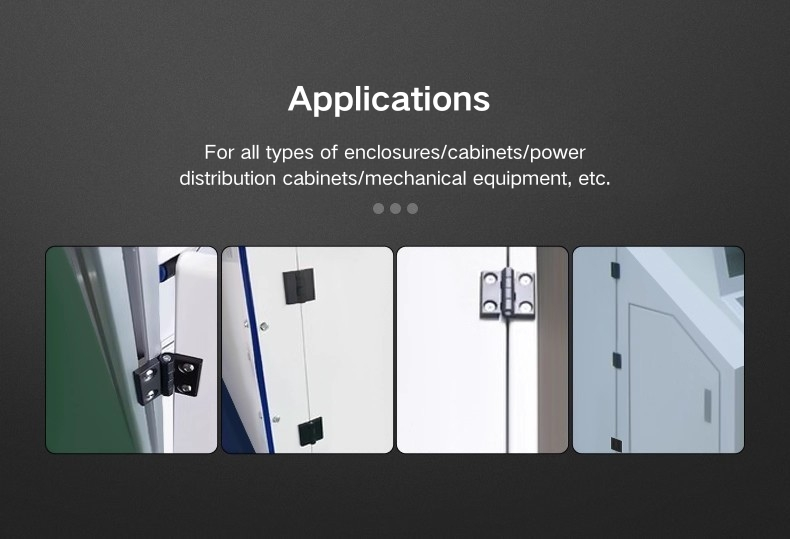

Kvadratinis vyris su įdubusiomis skylėmis tinka daugybei skirtingų spintelių tipų – dažniausiai tinka paskirstymo dėžės, skirstomųjų įrenginių gaubtai, valdymo skydeliai ir aliuminio profilio rėmo spintelės. Kvadratinė varčia yra plokščia ir suteikia tvirtą atraminį paviršių, kuris gerai laikosi ant durų, kurios reguliariai atidaromos ir uždaromos arba kurios turi turėti šiek tiek svorio.

Ten, kur dažniausiai nurodomas kvadratinis vyris su įdubusiomis skylėmis, durų paviršius turi išlikti švarus ir neperkrautas. Sraigtai pritvirtinti viename lygyje, todėl nėra jokios įrangos, kuri galėtų didžiuotis paviršiumi, kuris galėtų užkliūti už laidų ar užstrigti atliekant techninę priežiūrą. Juodo cinko lydinio versija dažniausiai dedama ant tamsių arba milteliniu būdu dengtų spintelių; šlifuotas nerūdijantis plienas parenkamas lauko aptvarams arba bet kur, kur drėgmė yra veiksnys.

DUK

1 klausimas: kokie yra du galimi šio spintelės vyrio dydžiai?

CL235-1 matmenys yra 64*79 mm, o CL235-2 – 54*64 mm. Abu yra cinko lydinio ir šlifuoto 304 nerūdijančio plieno, o cinko lydinio versijos taip pat siūlomos juodos ir ryškiai baltos spalvos.

2 klausimas: kokios apdailos parinktys galimos?

CL235-1 ir CL235-2 korpuso vyriai yra juodo cinko lydinio, ryškiai balto cinko lydinio ir šlifuoto nerūdijančio plieno. Dabartiniame asortimente nėra veidrodžio ar dažyto nerūdijančio plieno.

3 klausimas: ar varžtai yra kartu su vyriais?

Varžtai į komplektą neįeina. Jie parduodami atskirai, paprastai pakuotėse po 1000 ar daugiau vienetų. Dėl mažesnių kiekių pirkėjai gali tiesiogiai susisiekti su „Yitai Lock“ ir paprašyti kainos, pagrįstos reikiamu kiekiu.

4 klausimas: kaip pasirinkti tinkamą varžto ilgį?

Varžto ilgis turėtų būti parenkamas atsižvelgiant į jūsų durų plokštės storį, vyrių varčios storį ir į tai, kaip giliai norite, kad varžtas būtų įsmigęs. CL235-1 įdubimo skersmuo yra Φ8,5 mm cinko lydinio ir Φ9,5 mm nerūdijančio plieno; CL235-2 jis yra Φ6,8 mm abiem medžiagų tipams.

5 klausimas: kuo skiriasi cinko lydinio ir nerūdijančio plieno versijų storis?

Modelyje CL235-1 cinko lydinio varčia yra 5 mm storio, o nerūdijančio plieno varčia – 5,6 mm. CL235-2 cinko lydinys yra 4,8 mm, o nerūdijantis plienas - 5,5 mm. Į šį storio skirtumą reikia atsižvelgti renkantis varžto ilgį ir skaičiuojant durų tarpą.

6 klausimas: ar šis vyris tinka lauko korpusams?

Šlifuota 304 nerūdijančio plieno versija dėl savo atsparumo korozijai tinka lauko ar didelės drėgmės aplinkoje. Cinko lydinio versijos geriau tinka vidaus spintelėms, kuriose drėgmės poveikis yra ribotas.

7 klausimas: koks gamybos procesas naudojamas?

Tiek cinko lydinio, tiek nerūdijančio plieno šio korpuso vyriai gaminami liejimo būdu, o tai užtikrina matmenų nuoseklumą ir švarią skylių geometriją gamybos metu.

8 klausimas: Ar šis vyris gali būti naudojamas ant aliuminio profilio spintelių rėmų?

Taip. Dėl kvadratinės varčios konstrukcijos ir įgilintų skylių išdėstymo šis spintelės vyris yra suderinamas su aliuminio profilio spintelių durelių komplektais, jei tvirtinimo paviršius yra pakankamai storas, kad atitiktų naudojamo varžto ilgį.
