RMU spintelės cinko lydinio vyris

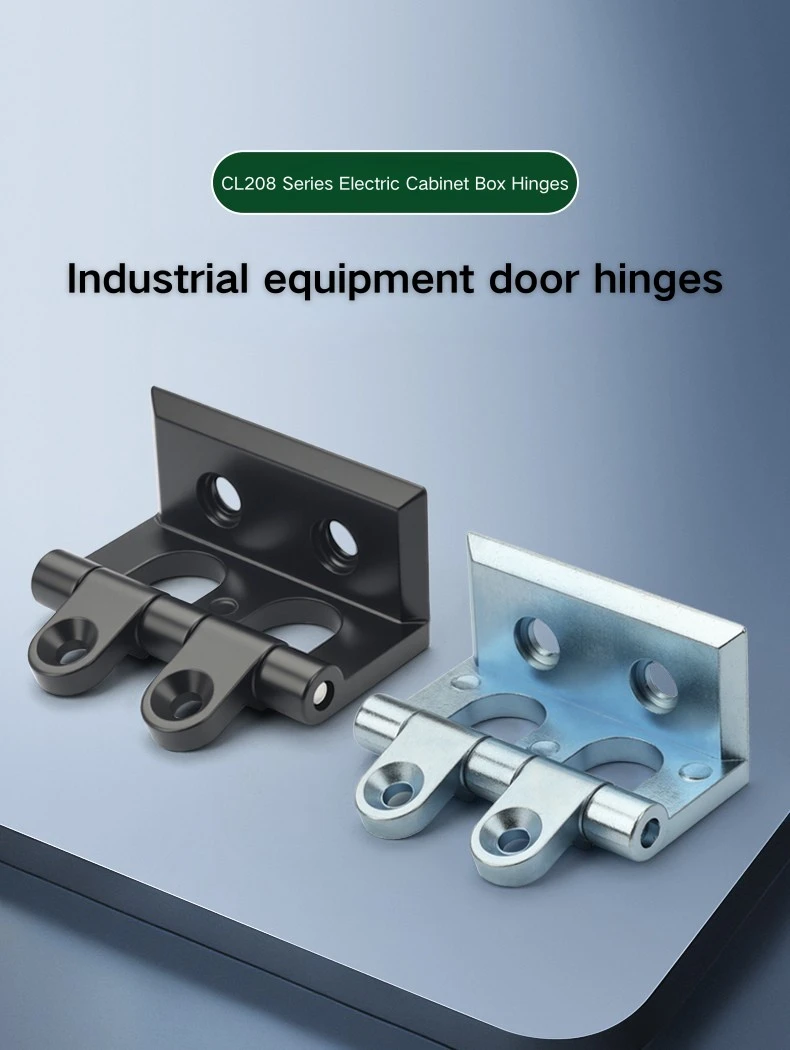

Tiems, kurie RMU spintelės techninę įrangą tiekia iš „Yitai Lock“, RMU spintelės cinko lydinio vyris CL208 naudoja dviejų cilindrų konstrukciją su dviem Φ8 mm statinėmis ir Φ4 mm kaiščiu, todėl vyriai turi platesnį laikantįjį paviršių nei tokio paties dydžio vieno cilindro tipo. Bendras plotas yra 48 × 26 mm, sumontuotas suvirinant, o du apdailos variantai - juodas ir šviesus chromas - apima dažniausiai naudojamus spintelių paviršiaus apdorojimus RMU ir skirstomųjų įrenginių rinkoje.

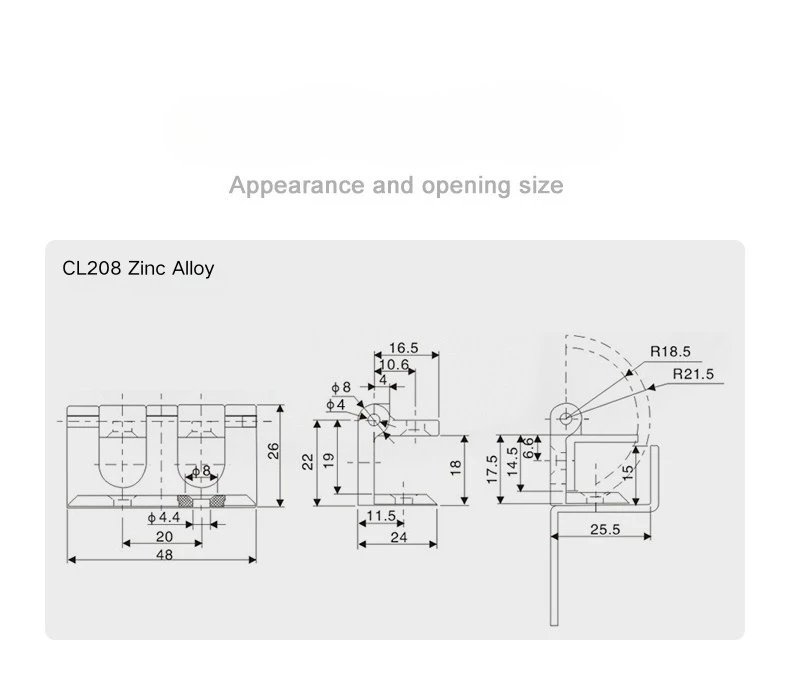

Struktūra ir matmenys

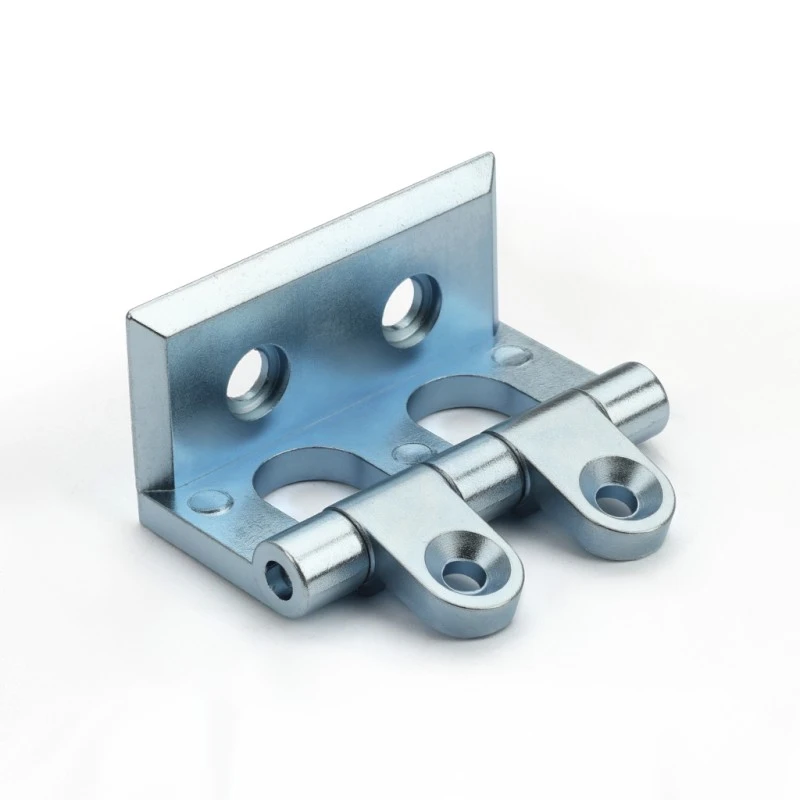

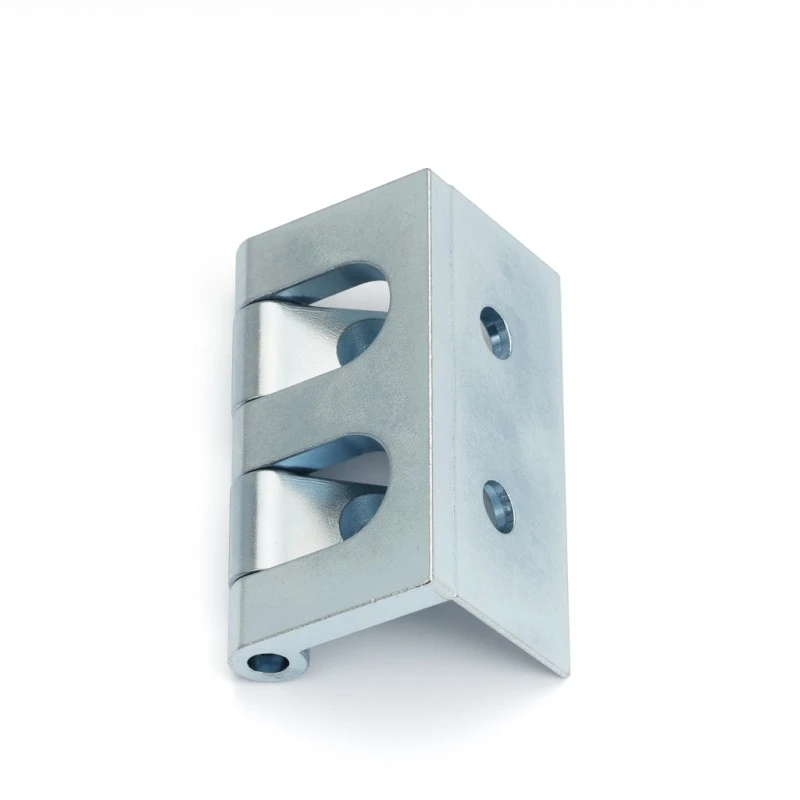

RMU korpuso cinko lydinio vyris yra 48 mm pločio ir 26 mm aukščio, o tarpas tarp dviejų tvirtinimo sparnų yra 20 mm. RMU spintelės cinko lydinio vyris naudoja dvi Φ8 mm statines ant bendro Φ4 mm kaiščio, o ne vieno smeigtuko – platesnis atraminis paviršius tolygiau paskirsto durų apkrovą ir geriau laikosi pakartotinai naudojant. Vamzdžio mazgas yra 16,5 mm atstumu nuo lapo krašto, o kaiščio centras yra 10,6 mm.

Šoniniame profilyje RMU spintelės cinko lydinio vyris turi 24 mm durų skydo sujungimo gylį ir 25,5 mm rėmo šoną. Rėmo sujungimo dalis yra 22 mm aukščio ir 11,5 mm pagrindo, o šoninė prošvaisa yra 17,5 mm bendrame aukštyje su 14,5 mm vidine pakopa ir 6,6 mm kaiščio poslinkiu – matmenys atitinka RMU ir skirstomųjų spintelių konstrukcijoms būdingą rėmo kanalo geometriją.

Atidarymo kampas ir durų valdymas

Išskirtinė RMU spintelės cinko lydinio vyrio savybė yra 270° atidarymo kampas. Dauguma standartinių spintelių vyrių atsidaro 90°, 120° arba 180° – 270° pasukimas reiškia, kad durys gali atsilenkti beveik lygiai prie spintelės šono, o ne sustoti stačiu kampu ar pusiaukelėje. RMU ir žiedinio pagrindinio bloko programose tai labai skiriasi, kai technikams reikalinga netrukdoma prieiga prie vidaus, kad galėtų montuoti, prižiūrėti ar valdyti kabelius.

RMU spintelės cinko lydinio vyrio lanko spindulys svyruoja nuo R18,5 mm iki R21,5 mm per svyravimo diapazoną, kuris apibrėžia prošvaisą, per kurią durys praeina atidarant. Į tai verta atsižvelgti planuojant spintelę – šalia spintelės turi būti pakankamai laisvos vietos, kad durys visiškai atsiverstų be kliūčių.

Baigimo parinktys ir taikymas

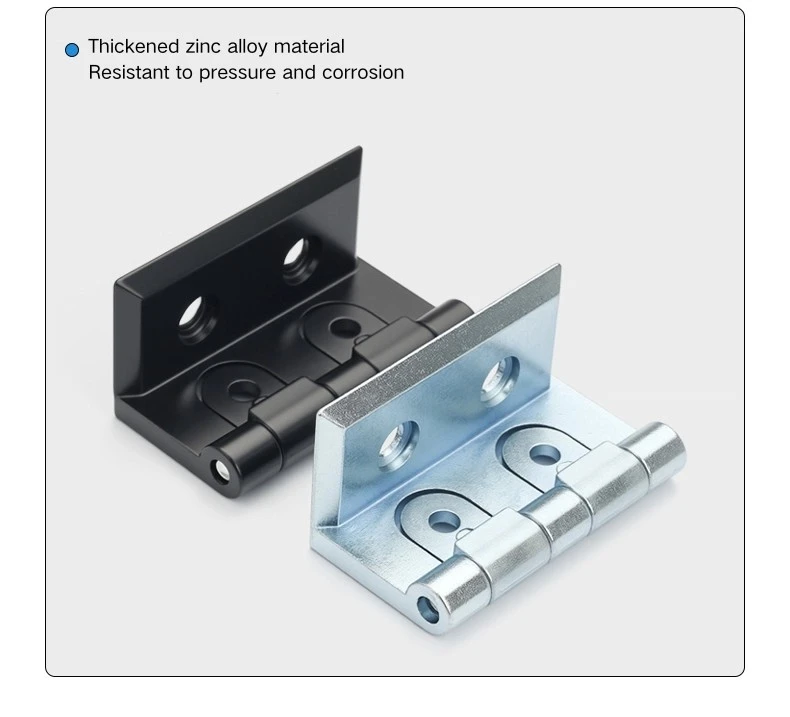

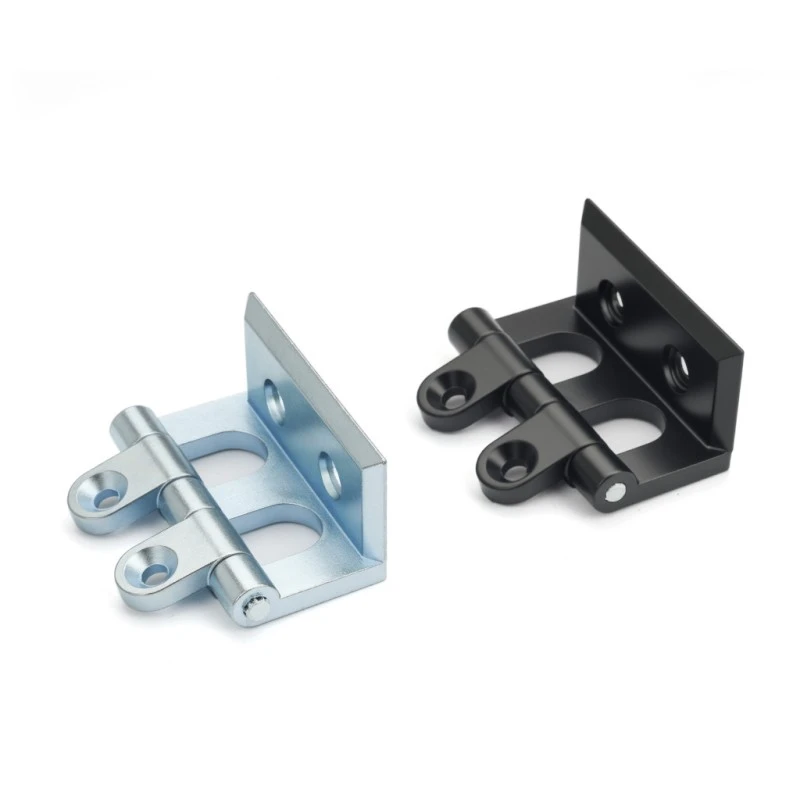

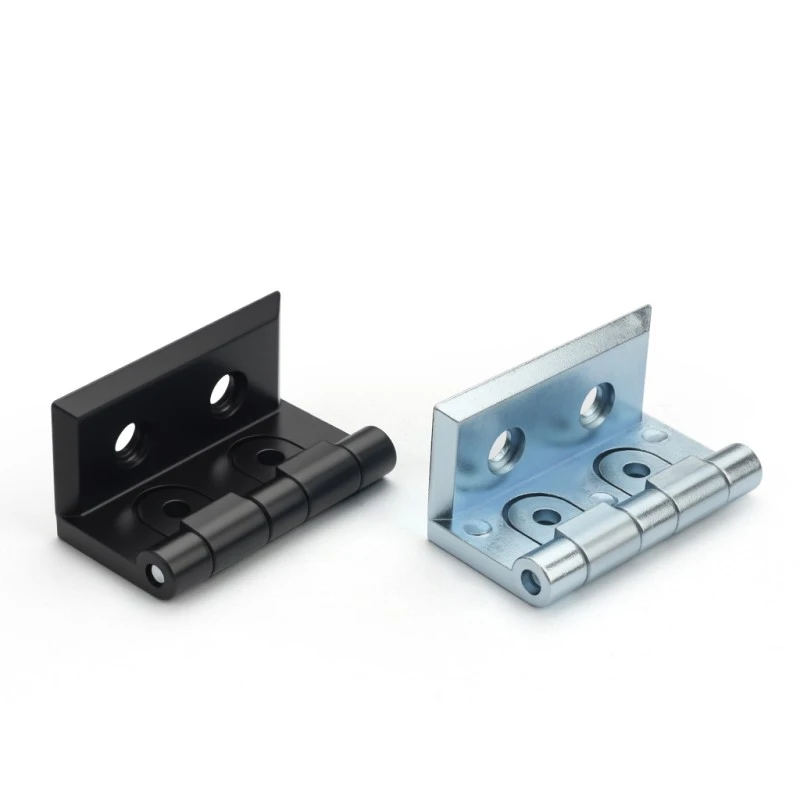

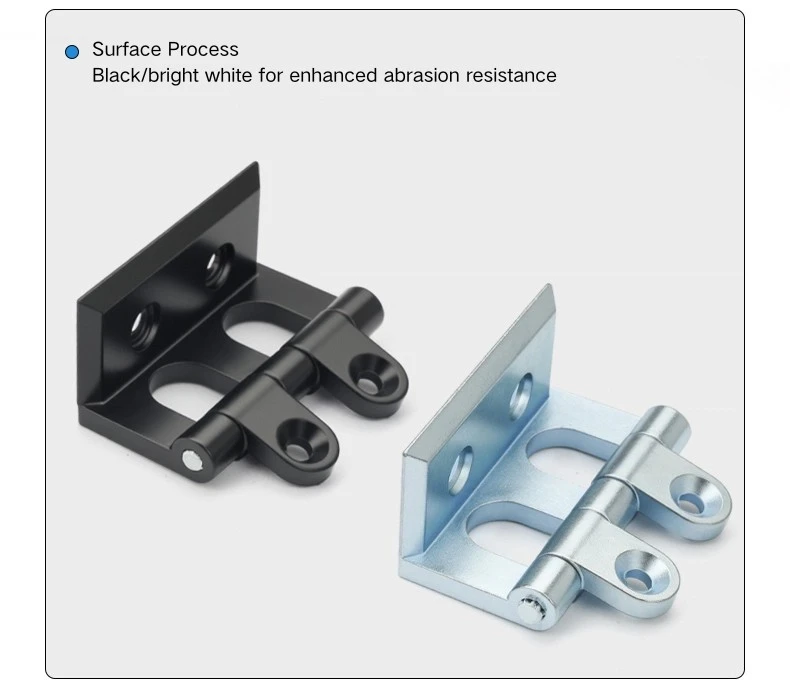

RMU kabineto cinko lydinio vyris yra dviejų apdailos variantų: juodos ir ryškios chromo spalvos. Juoda tinka tamsiai milteliniu būdu dengtiems spintelių korpusams ir yra labiau paplitęs pasirinkimas RMU pastatuose, kur spintos išorė yra standartinė pramoninė apdaila. Ryškus chromas suteikia poliruotą, atspindinčią išvaizdą ir puikiai tinka šviesesnės spalvos arba dekoratyvinėms korpuso plokštėms, kur vyrių apdaila yra bendros spintelės estetikos dalis.

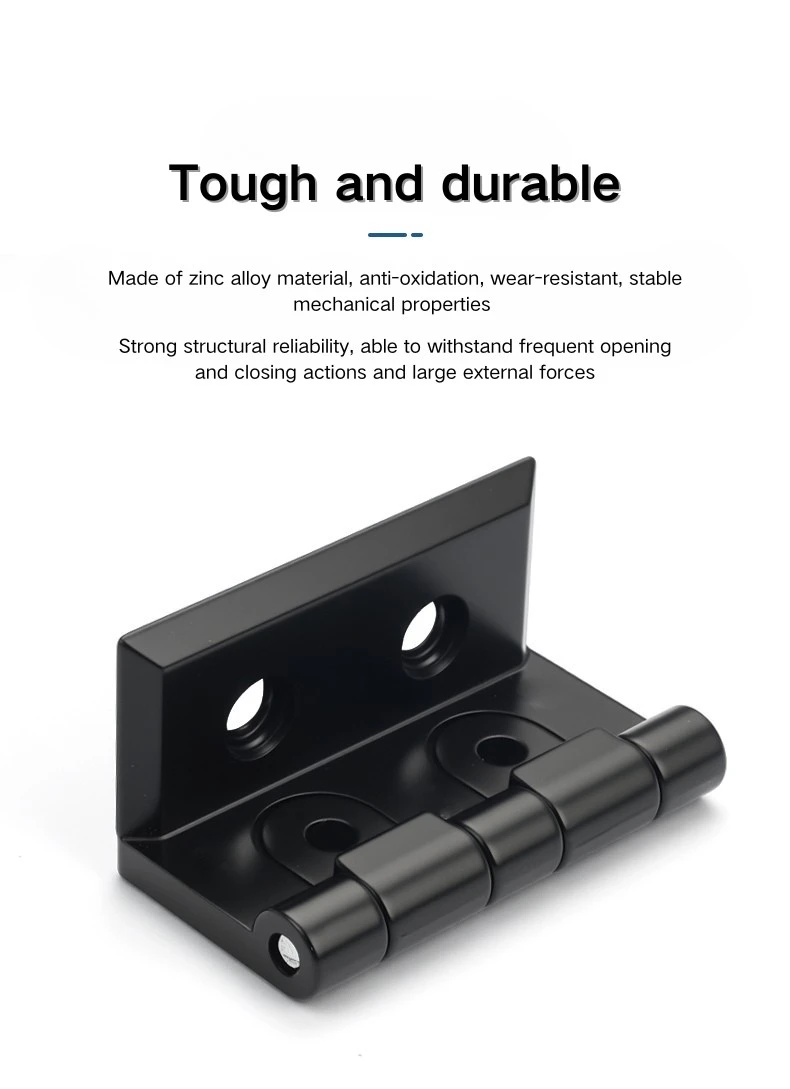

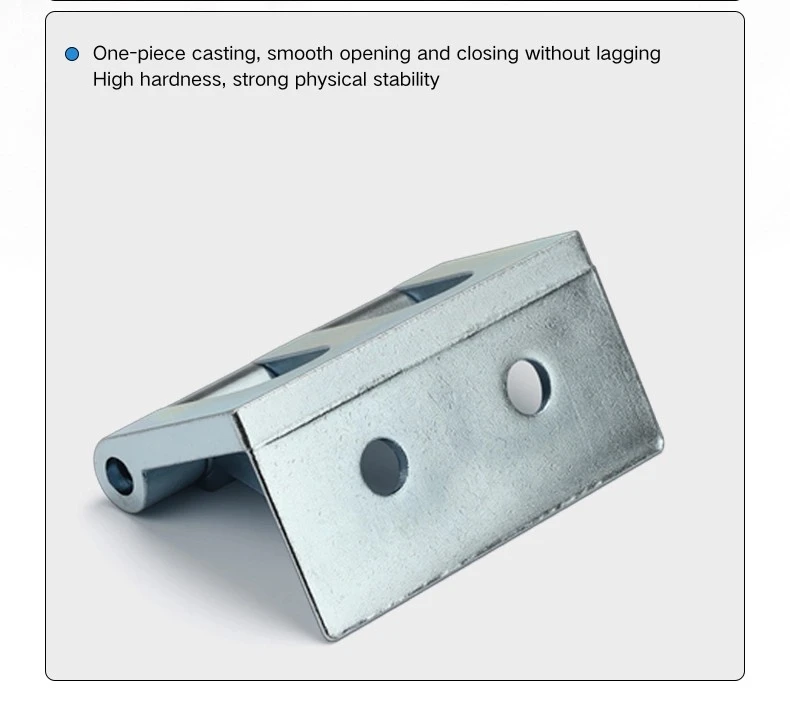

Abi RMU spintelės cinko lydinio vyrių apdailos medžiagos yra suvirinamos tiesiai ant korpuso rėmo gamybos metu, todėl apdailos pasirinkimas yra nuolatinis sprendimas statybos etape. Cinko lydinio konstrukcija puikiai tinka tipiškoms patalpų pramoninėms aplinkoms, o slėginio liejimo korpusas užtikrina nuoseklų matmenų tikslumą visose gamybos partijose – tai naudinga, kai vyriai turi tiksliai sutapti su besijungiančiu rėmo kanalu keliuose spintelių blokuose.

DUK

1 klausimas: koks yra CL208 vyrio atidarymo kampas?

CL208 atsidaro iki 270°, todėl durys gali prasilenkti ir beveik visiškai atsilenkti kartu su spintelės rėmu. Tai yra pagrindinė priežastis, dėl kurios jis nurodytas RMU ir žiedinių pagrindinių blokų spintelėms, kuriose nuolatinis reikalavimas yra visapusiška prieiga prie vidaus.

2 klausimas: kokie yra bendri CL208 matmenys?

CL208 cinko lydinio spintelės vyriai yra 48 mm pločio ir 26 mm aukščio, o vidinis tarpas tarp tvirtinimo sparnų yra 20 mm. Staktos pusės pasiekiamumas yra 25,5 mm, o durų skydo suspaudimo gylis yra 24 mm.

3 klausimas: kaip įdiegiamas CL208?

CL208 yra suvirintas vyris – jis tvirtinamas prie spintelės rėmo ir durų skydo suvirinant gamybos metu. Šiam modeliui nėra tvirtinimo varžtais galimybės.

4 klausimas: kokios apdailos parinktys galimos?

CL208 yra juodo cinko lydinio ir ryškaus chromo cinko lydinio. Juoda yra standartinis tamsių arba milteliniu būdu dengtų korpusų pasirinkimas; ryškus chromas tinka šviesesnėms ar dekoratyvinėms spintelių apdailai.

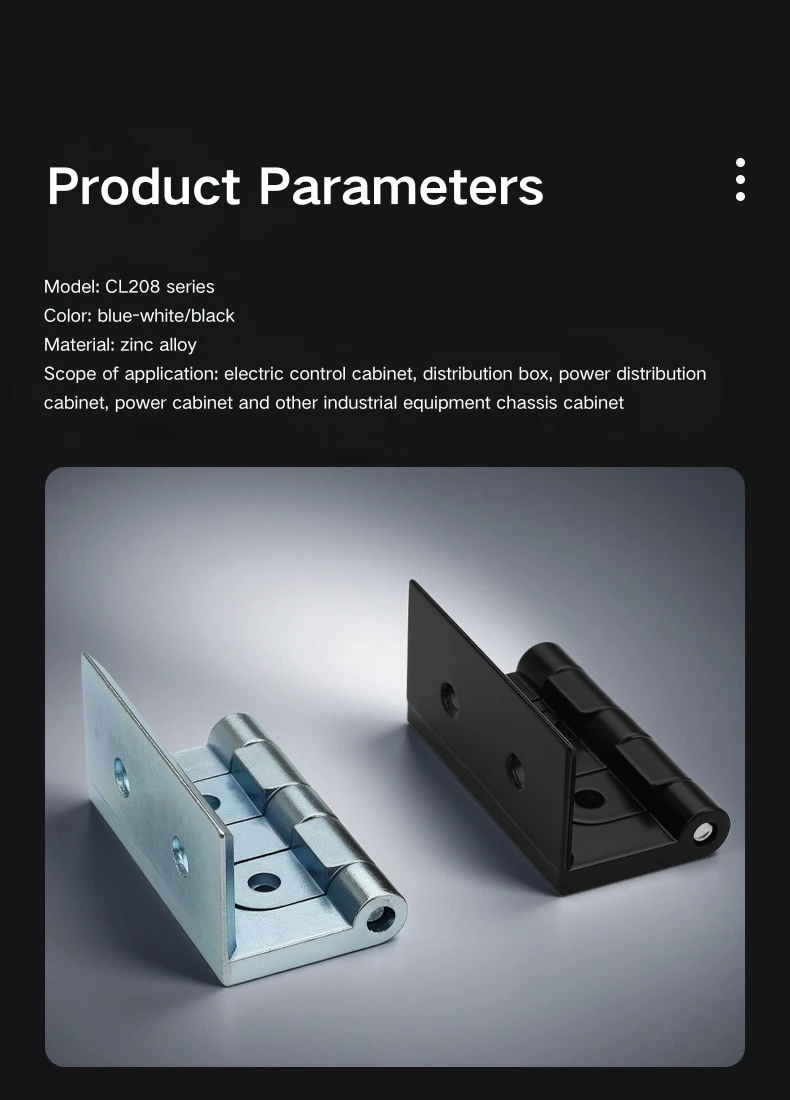

5 klausimas: kokio tipo spintelėms skirtas CL208?

CL208 pirmiausia skirtas žiedinių pagrindinių blokų spintelėms, taip pat naudojamas elektros paskirstymo dėžėse, pramoninėse valdymo spintose ir skirstomųjų įrenginių gaubtuose. 270° atidarymo kampas yra ypač svarbus RMU taikymui, kur visas durų tarpas yra funkcinis reikalavimas.

6 klausimas: ar reikia laisvos vietos 270° durų pasukimui?

Taip. Atsidariusios durys eina R18,5–R21,5 mm lanku. Planuodami spintelę įsitikinkite, kad šalia spintelės yra pakankamai laisvos vietos, kad durys visiškai atsivertų ir neatsitrenktų į gretimas konstrukcijas ar įrangą.

7 klausimas: ar CL208 yra nerūdijančio plieno?

CL208 šiuo metu galima įsigyti tik iš cinko lydinio, juodos ir ryškios chromo apdailos. Nerūdijančio plieno spintelių vyrių variantams kiti „Yitai Lock“ modeliai gali būti tinkamesni, atsižvelgiant į jūsų pritaikymą.
