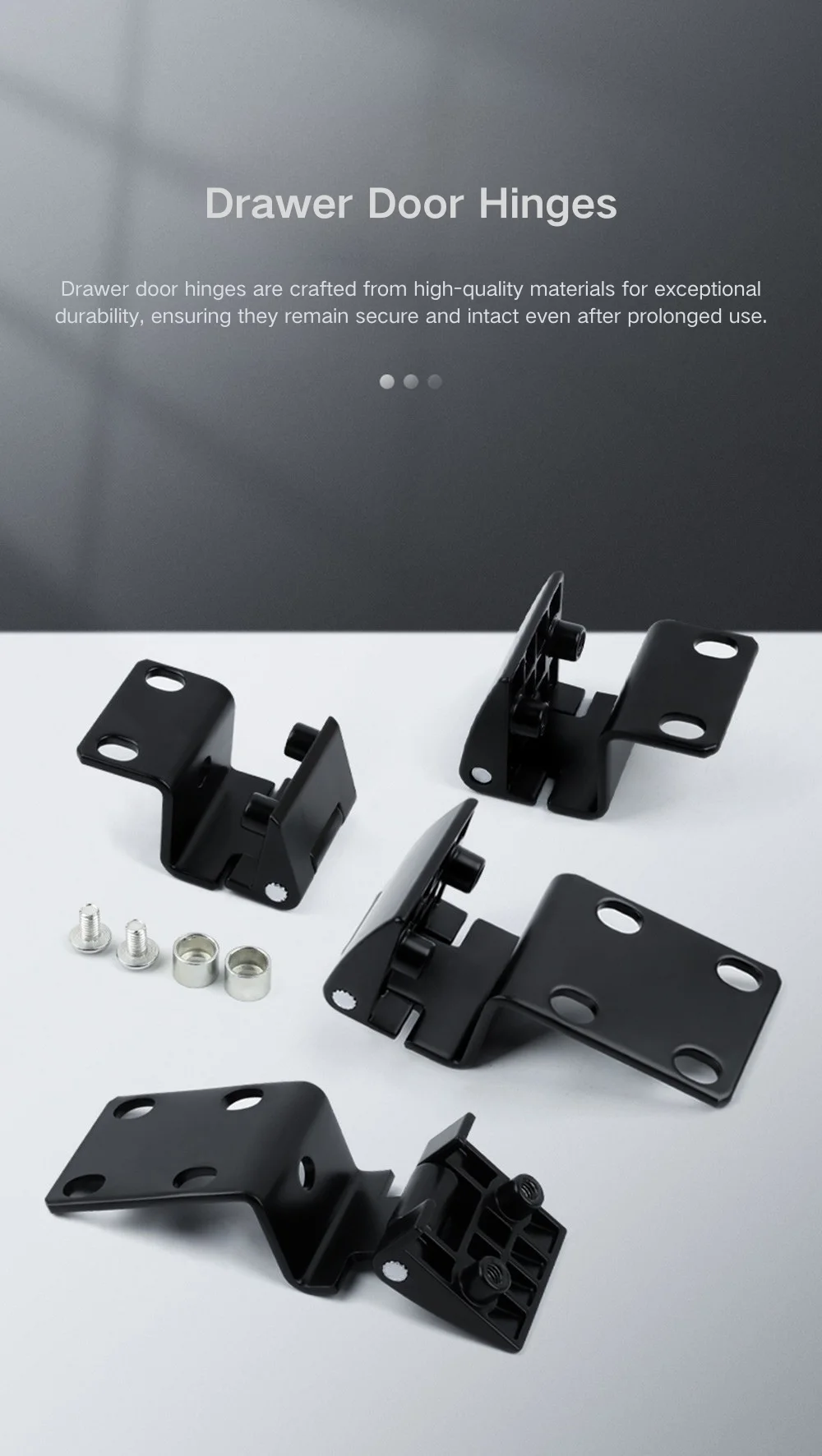

Maitinimo spintelių durų šoninio montavimo lankstomasis vyris

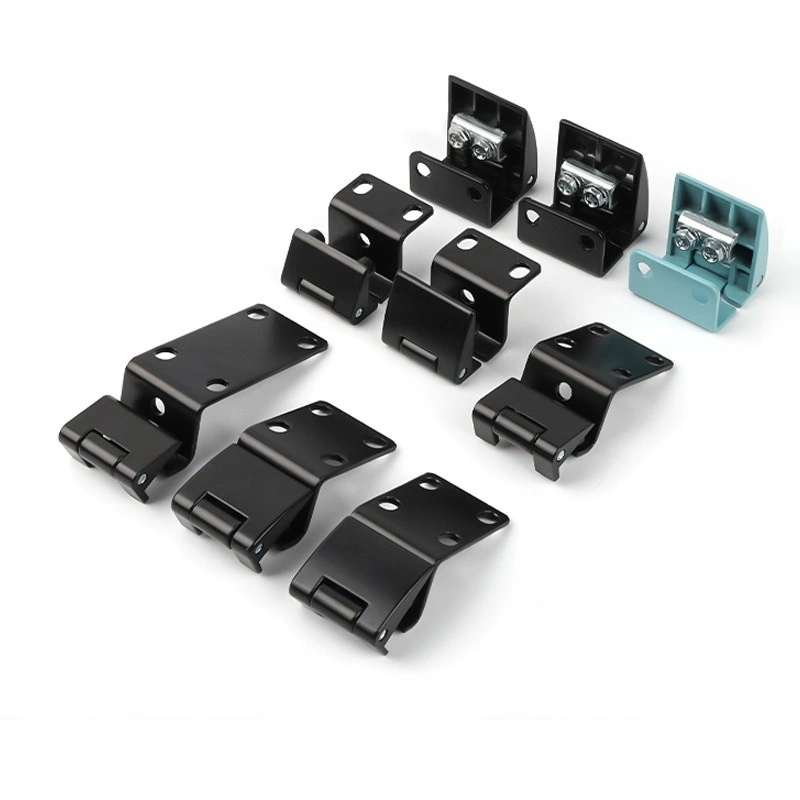

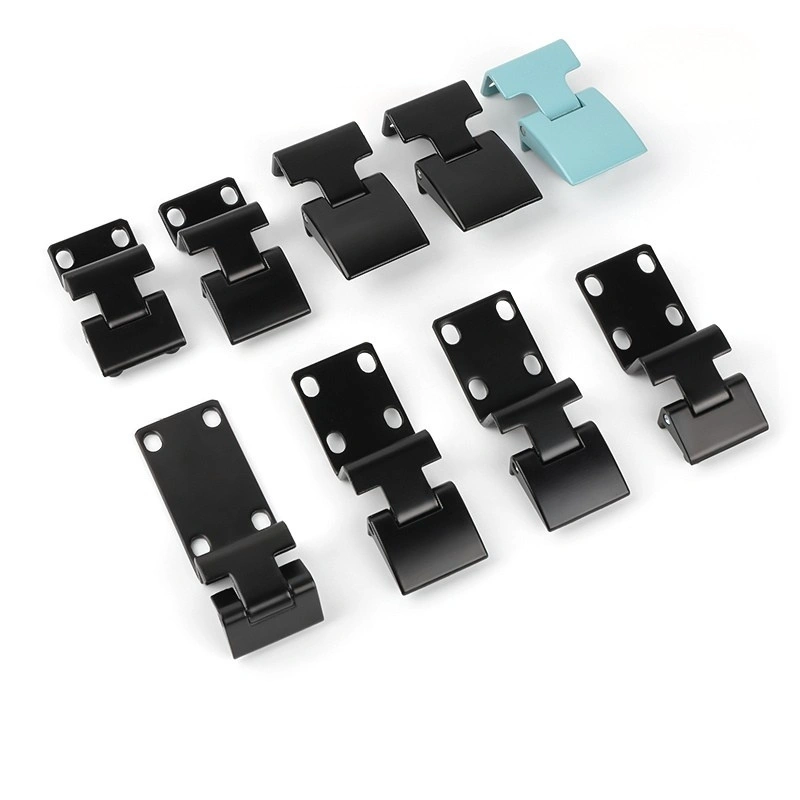

Modelių asortimento ir serijų apžvalga

Elektrinės spintelės durų šoninio tvirtinimo lankstiniai vyriai yra suskirstyti į keturias serijas. CL803 serija apima tris modelius – CL803A-25, CL803B-20, CL803B-25 ir CL803D-25 – visi juodo cinko lydinio, kurių priekinės plokštės plotis yra 36 mm arba 39 mm, priklausomai nuo modelio. CL803A-25 naudoja dviejų varžtų priekinę plokštę 39 × 20 mm su 12 mm tarpais tarp skylių; CL803B ir CL803D modeliuose naudojama 36 × 25 mm plokštė su tvirtinimu įpjovomis.

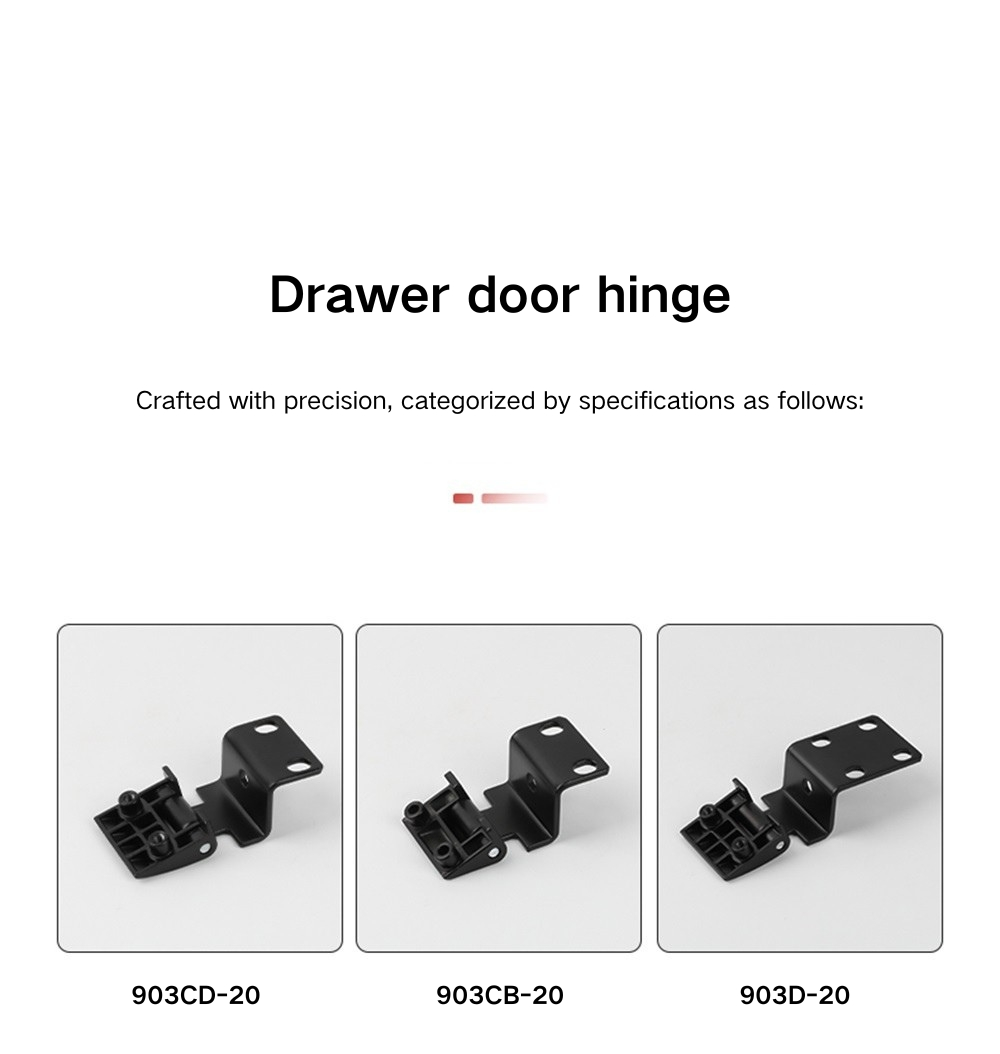

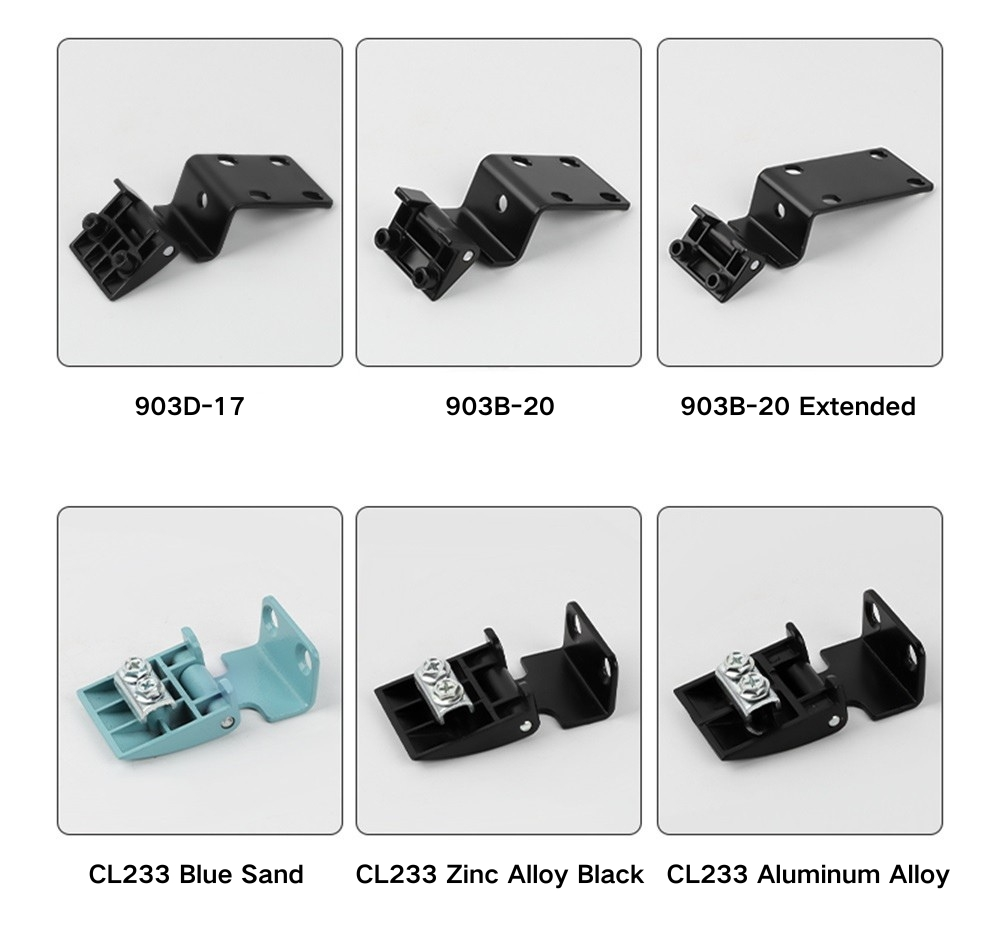

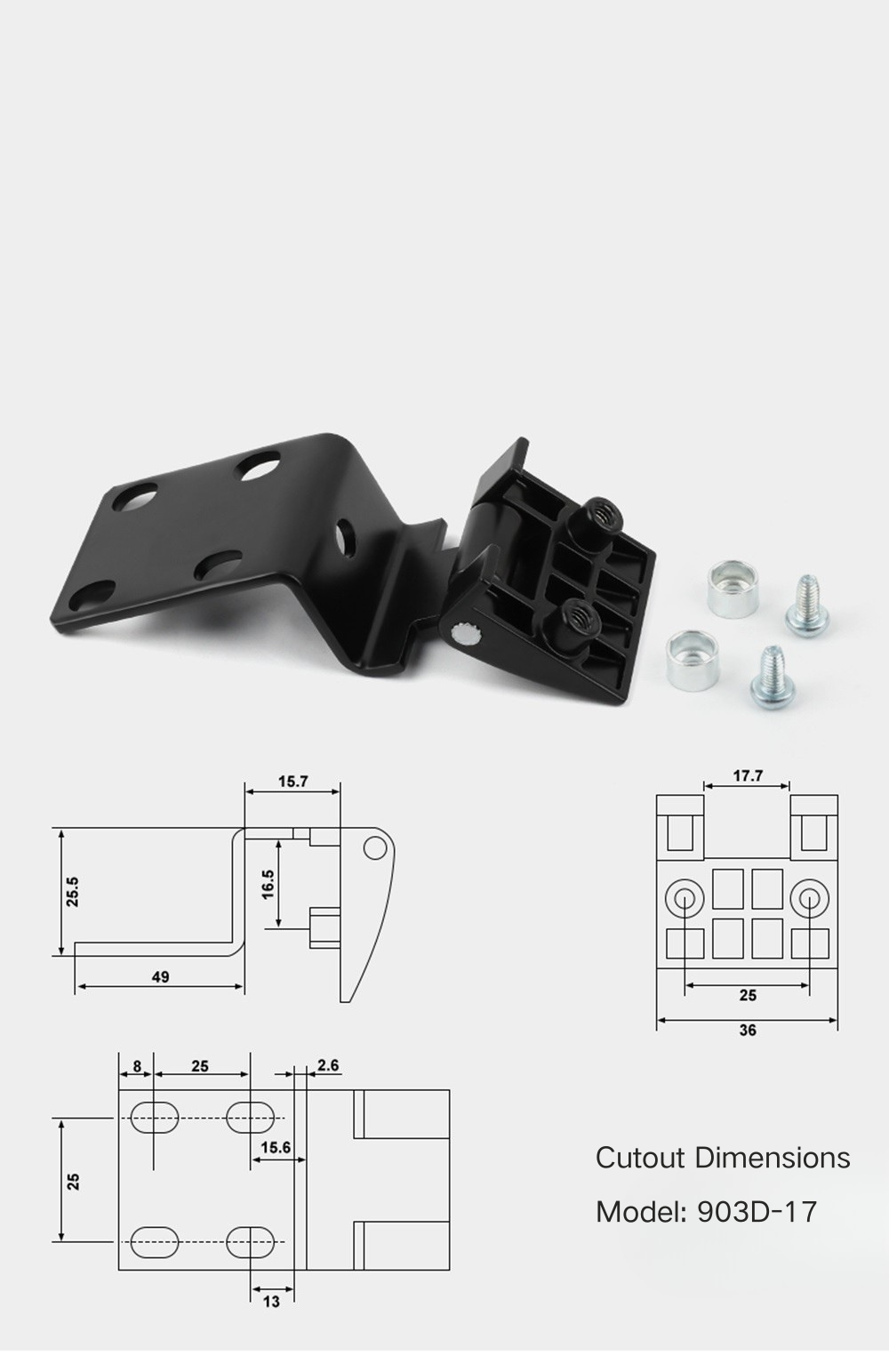

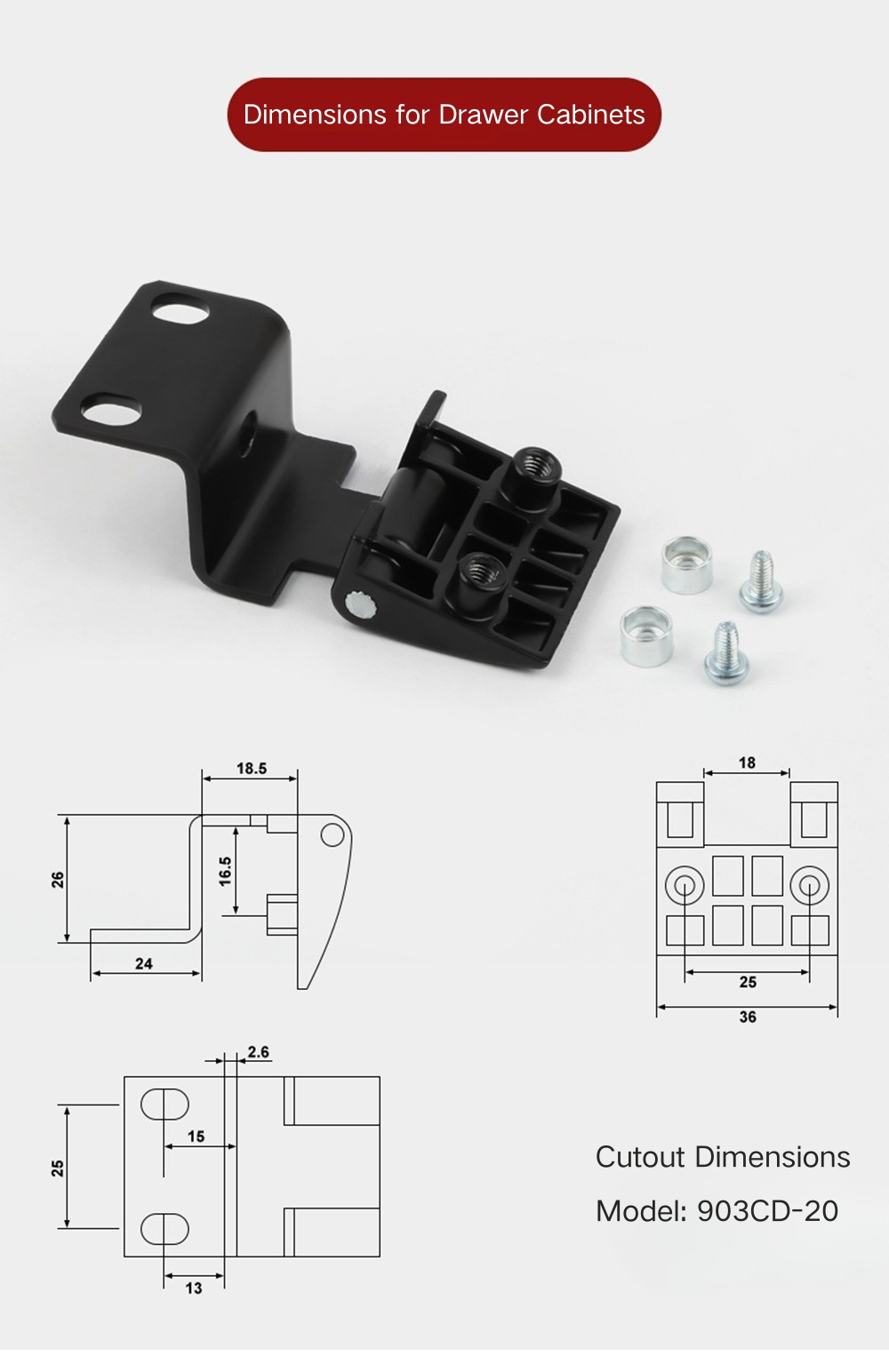

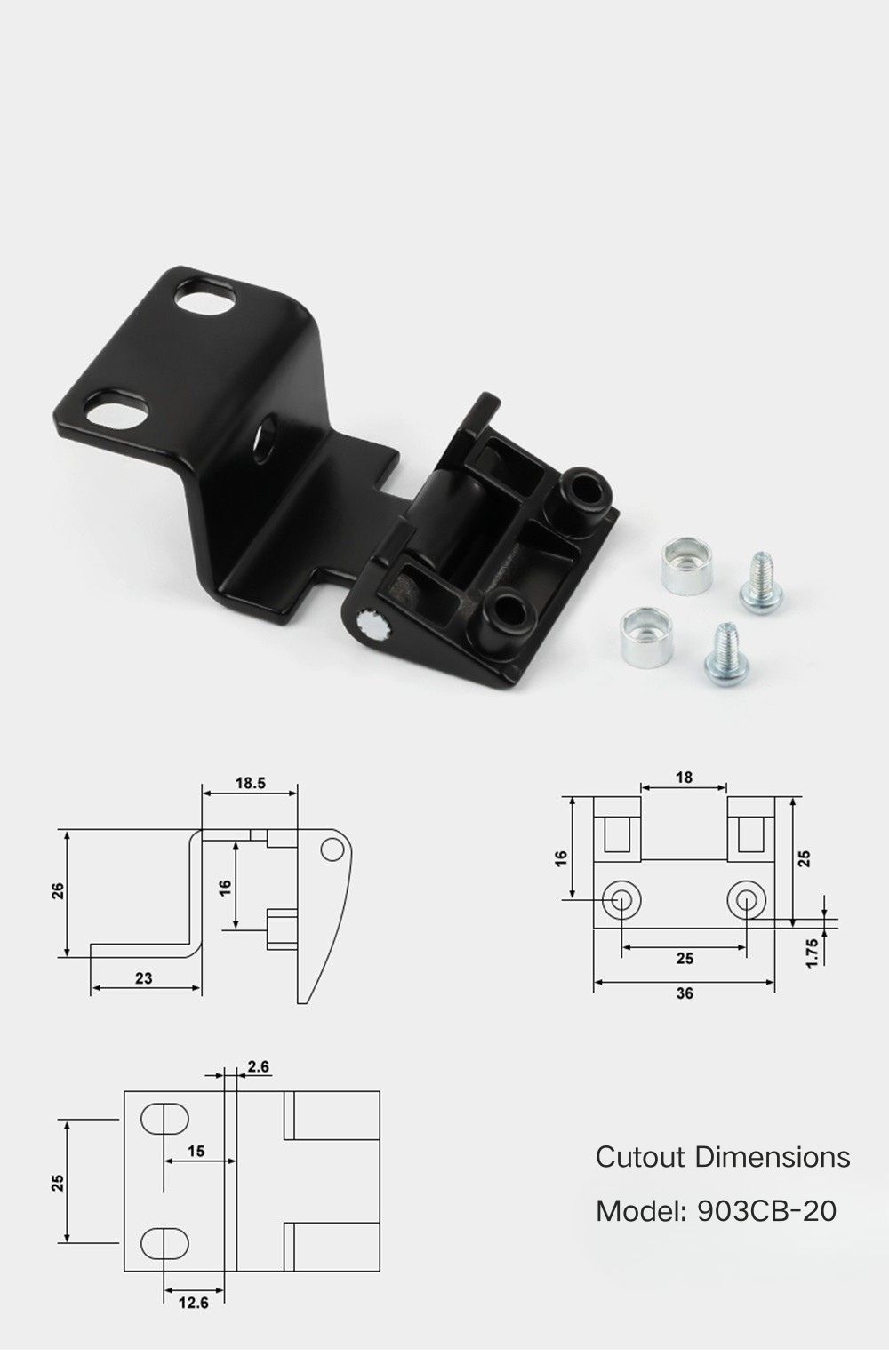

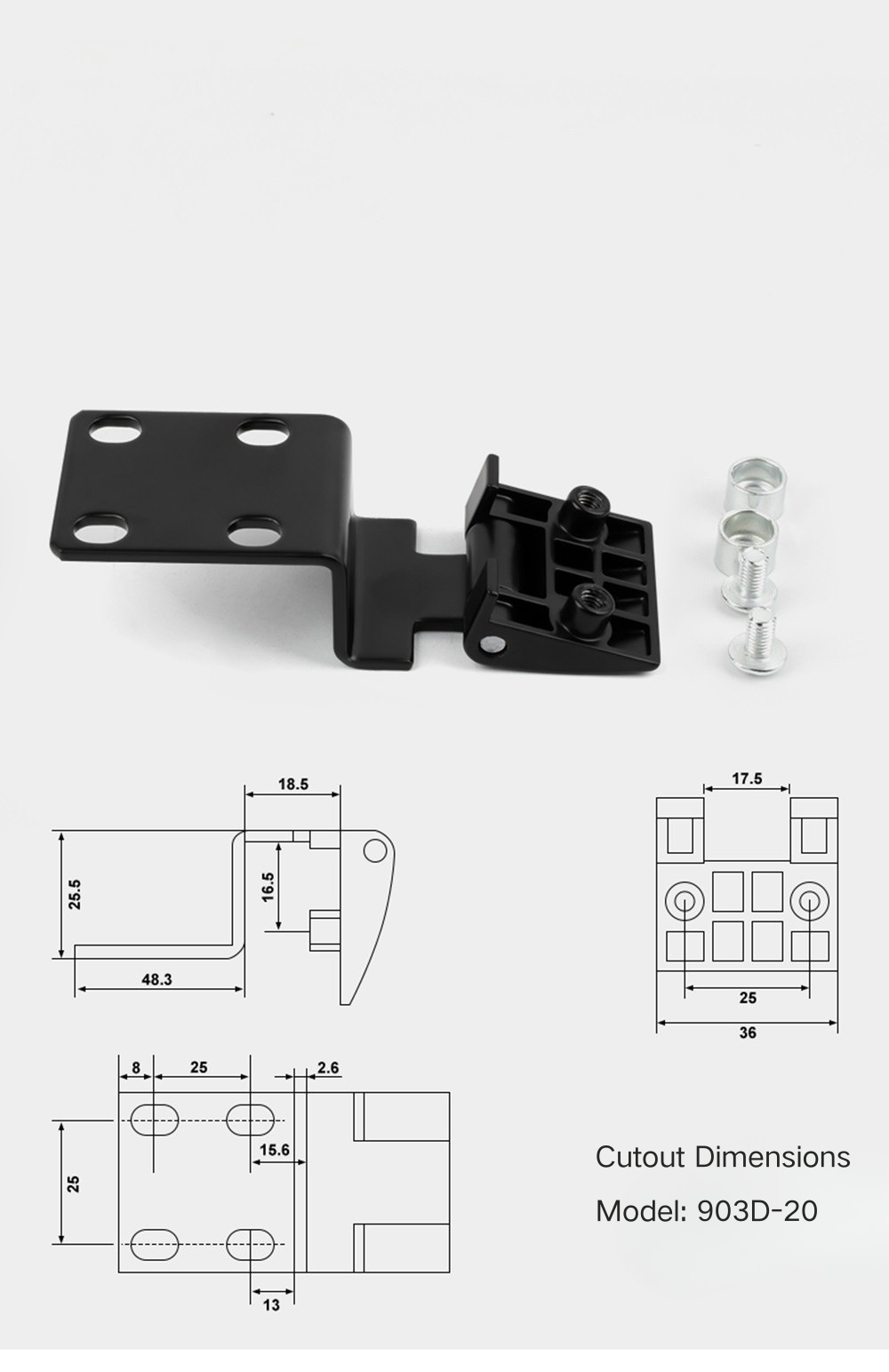

CL901 seriją sudaro CL901B-17, CL901B-20 ir CL901D-17, visi su 36 × 17,5 mm priekine plokšte ir nuosekliu 8 mm + 2,5 mm skylių poslinkiu. CL903 serija yra didžiausia vyrių asortimento grupė, kurią sudaro septyni modeliai, įskaitant CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 ir CL903D-20 – apima ir standartinius, ir išplėstinius rėmus. CL233 papildo juodo cinko lydinio, smėlio mėlyno cinko lydinio ir aliuminio lydinio asortimentą su 39 × 20 mm priekine plokšte ir 12 mm tarpais tarp skylių, panašių į CL803A-25.

Matmenys pagal seriją

CL803 serijos šoninio lenkimo vyrių bendras plotis yra 18,5–23,5 mm, o aukštis – 26–28,5 mm. CL803A-25 yra 23 mm pločio ir 26 mm aukščio, o vidinis gylis 22,5 mm; CL803B-20 yra 18,5 mm pločio ir 16 mm vidinio gylio; CL803B-25 yra 23,5 mm pločio ir 28,5 mm aukščio, o vidinis gylis yra 16 mm; CL803D-25 yra 23,5 mm pločio ir 26,5 mm aukščio, o vidinis gylis – 16,5 mm. Visi CL803 modeliai turi 26 mm pagrindo plotį ir 20 mm aukščio montavimo plokštę.

CL901 serija yra pastebimai aukštesnė už kitus šoninių lenktų vyrių serijos elektrinių spintelių durelių modelius – visų trijų bendras aukštis yra 39,5 mm, plotis nuo 15,5 mm iki 18,5 mm, o vidinis gylis yra 16,5 mm. CL901B-20 ir 21 mm CL901D-17. CL903 serija apima platesnį asortimentą – prailginto modelio pagrindo plotis nuo 48 mm iki 73,8 mm, bendras aukštis nuo 25,5 mm iki 26 mm. CL233 yra 24,5 × 24,5 mm bendras su 22 mm gyliu, 39,3 mm montavimo plokšte ir 7,5 mm + 15 mm skylės poslinkiu priekinėje plokštėje.

Taikymo scenarijai

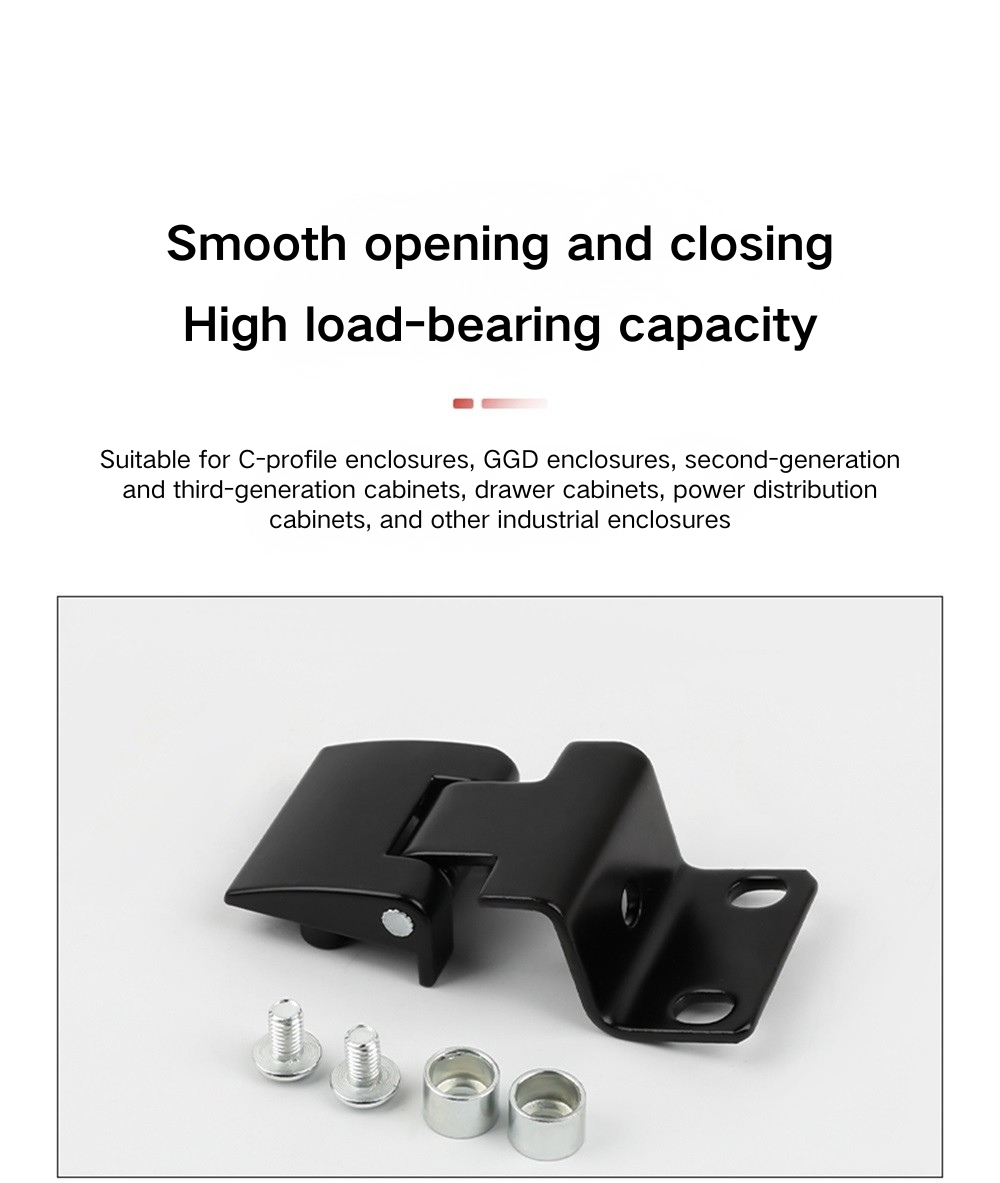

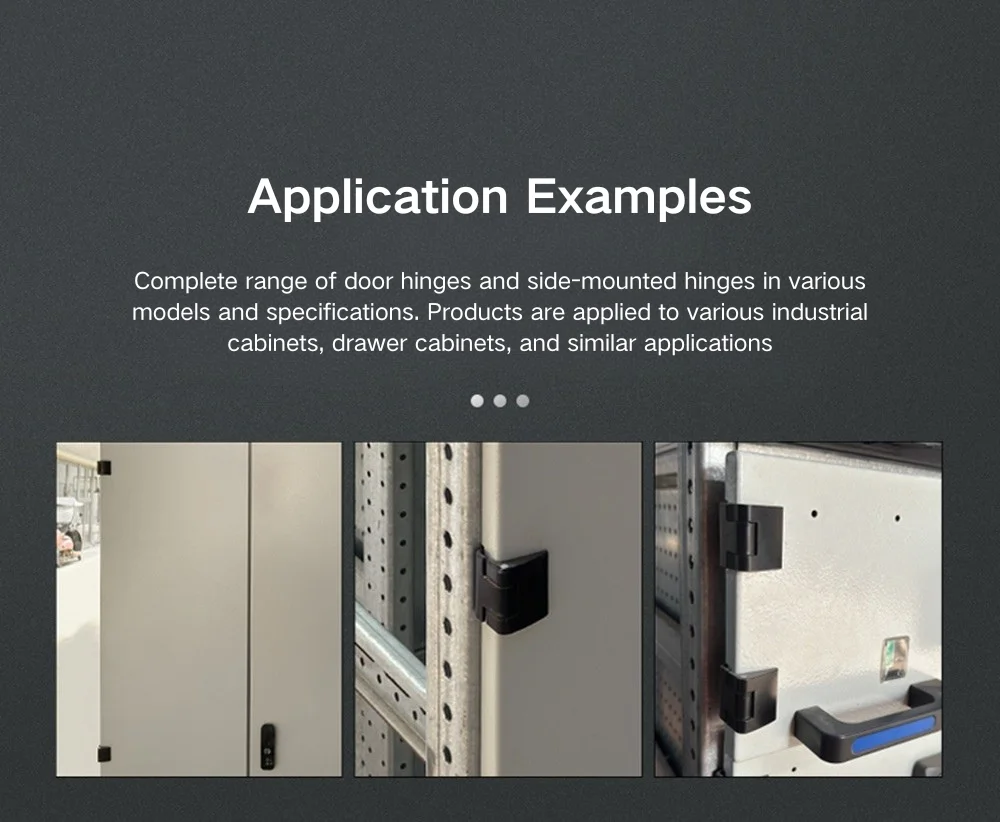

Maitinimo spintelės durų šoninio montavimo lankstomasis vyris yra sukurtas specialiai spintelių rėmams, pastatytiems ant C profilio plieninių profilių, o tai yra standartinis GGD elektros spintų, antros ir trečios kartos skirstomųjų spintų, stalčių spintelių ir maitinimo gaubtų konstrukcijos metodas. Lankstytas vyrių korpuso profilis užsikabina už C profilio krašto, o priekinė plokštė prisukama prie durų plokštės paviršiaus, o tai yra nustatytas šio tipo spintelių montavimo būdas ir nereikalauja jokių standartinių rėmo profilių modifikacijų.

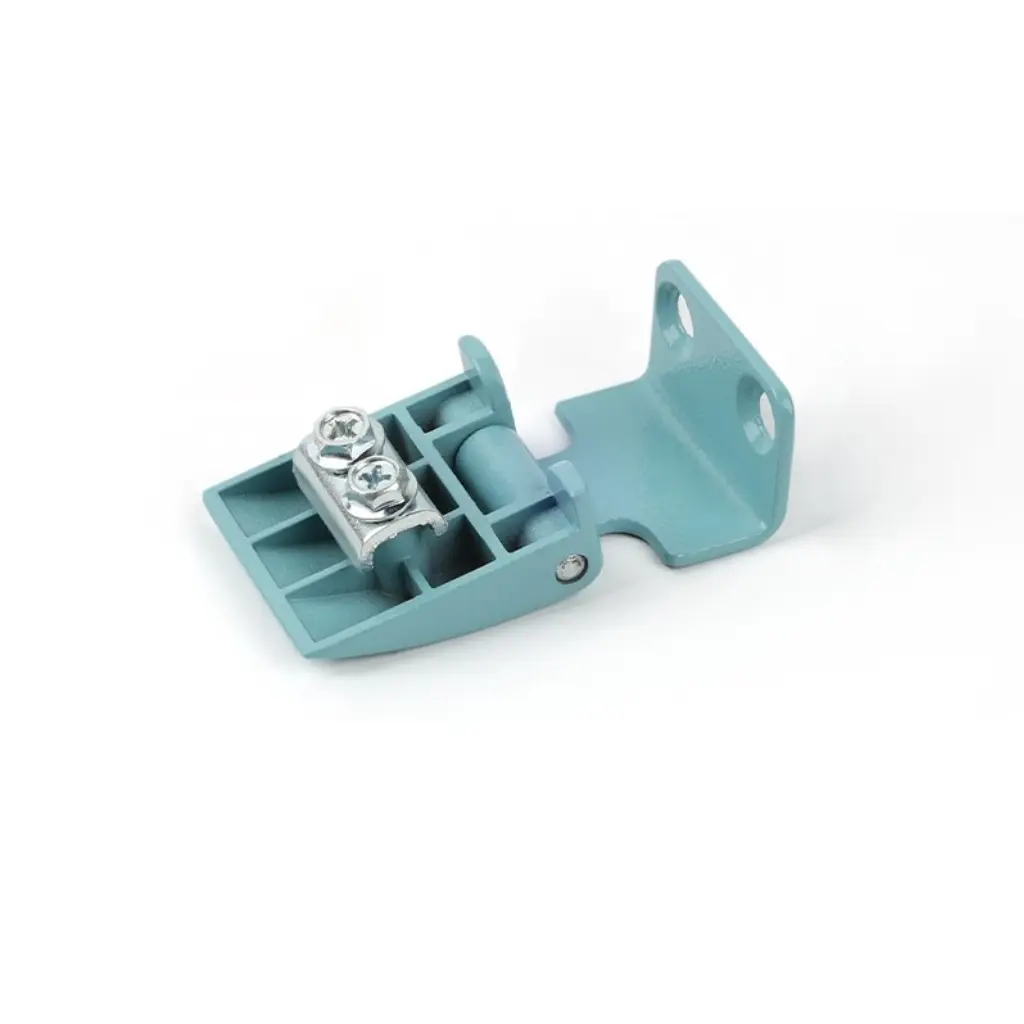

Be pagrindinių GGD ir maitinimo spintų, šis gaminys taip pat tinka kitiems pramoniniams korpusams, pastatytiems ant suderinamo C profilio arba panašių išlenktų plieninių rėmų profilių. Smėlio mėlyno cinko lydinio CL233 kartais nurodomas, kai spintelės išorėje naudojama spalvota aparatūros schema, o aliuminio lydinio CL233 variantas yra lengvesnis korpusams, kuriuose atsižvelgiama į svorį. CL803, CL901 ir CL903 modelių dydžių asortimentas reiškia, kad dauguma standartinių rėmo gylių ir durų plokščių storių GGD ir elektros spintelių rinkoje apima vieną gaminių šeimą.

DUK

1 klausimas: kokios serijos yra įtrauktos į šį vyrių asortimentą?

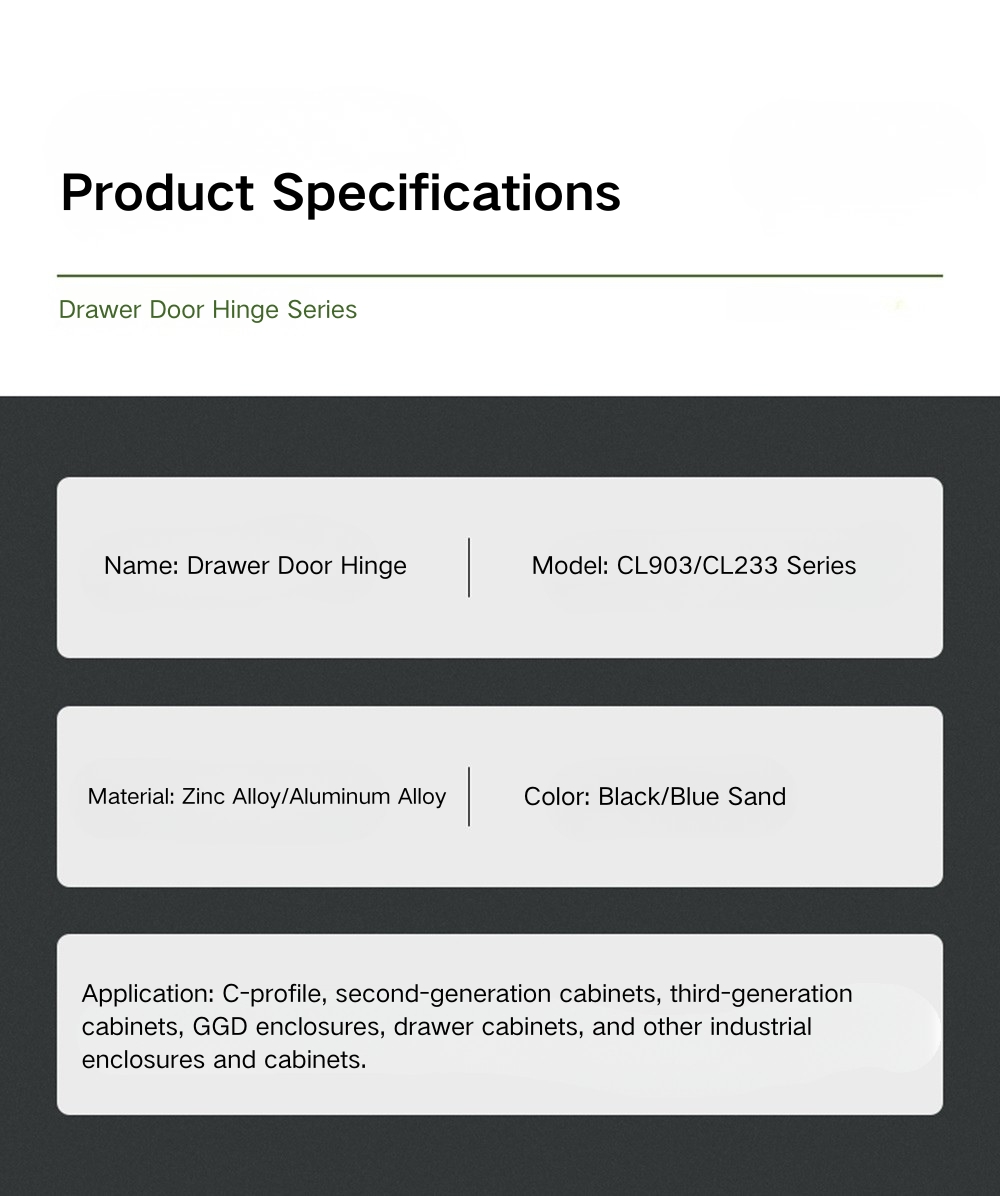

Asortimentą sudaro keturios serijos: CL803 (keturi modeliai), CL901 (trys modeliai), CL903 (septyni modeliai) ir CL233 (trys variantai). Visi yra juodo cinko lydinio, išskyrus CL233, kuris taip pat yra smėlio mėlyno cinko lydinio ir aliuminio lydinio.

2 klausimas: kokio tipo spintelėms skirtas šis vyris?

Šoninis lenkiamas vyris skirtas C profilio spintelių rėmams, įskaitant GGD elektros spintas, antros ir trečios kartos skirstomąsias spintas, stalčių spinteles ir maitinimo korpusus. Jis nėra skirtas plokščio rėmo arba suvirintų korpusų tipams.

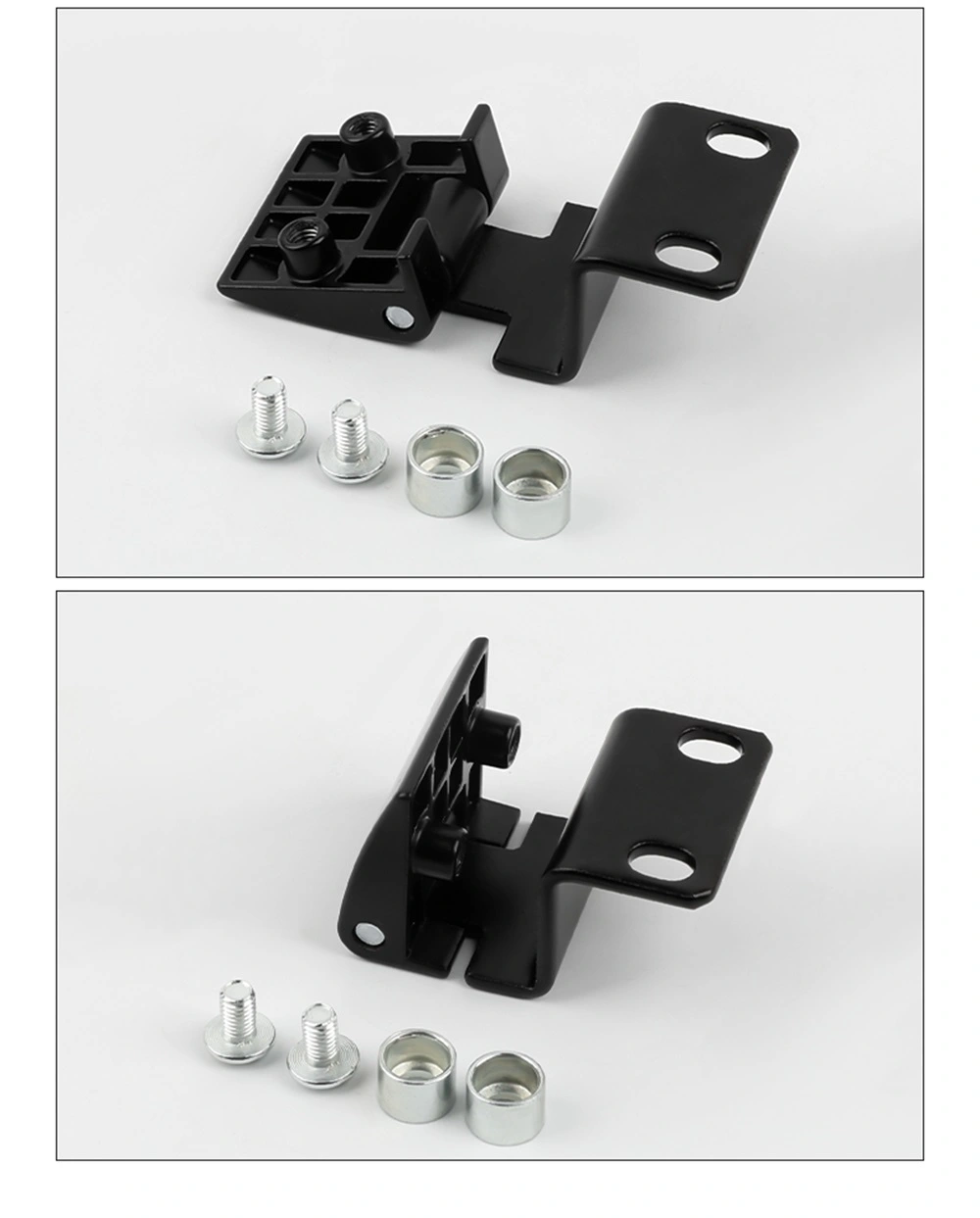

3 klausimas: kaip sumontuotas šis vyris?

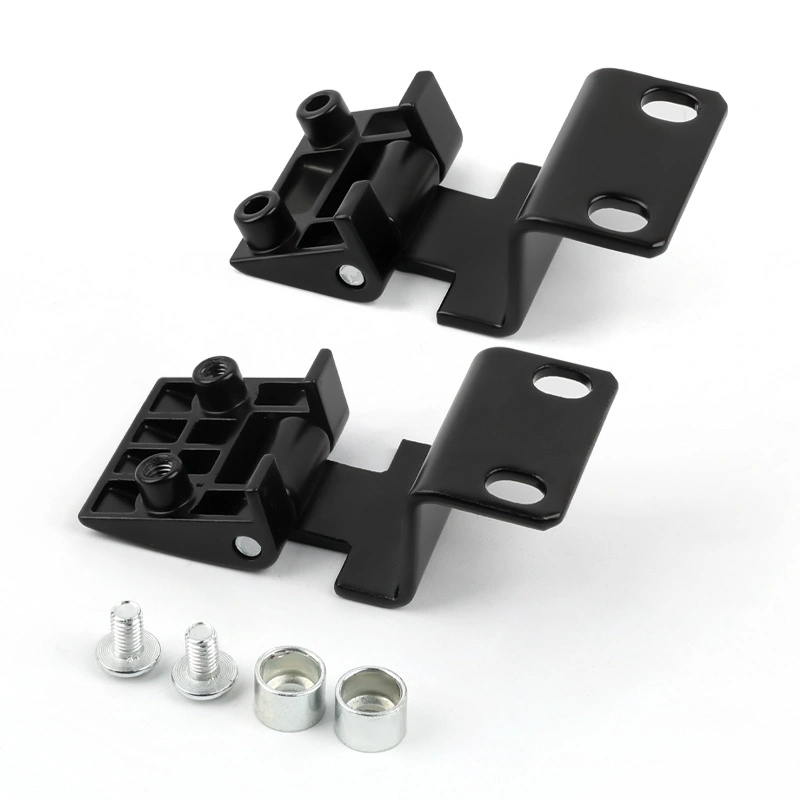

Visi modeliai tvirtinami varžtais. Sulenktas vyrių korpusas užsikabina ant C sekcijos rėmo krašto, o priekinė tvirtinimo plokštė prisukama prie durų plokštės paviršiaus. Suvirinimas nereikalingas.

4 klausimas: kuo skiriasi CL803, CL901 ir CL903 serijos?

Serija skiriasi bendru dydžiu, rėmo gyliu ir montavimo plokštės konfigūracija. CL901 modeliai yra aukščiausi, jų bendras aukštis yra 39,5 mm; CL803 modeliai yra kompaktiškesni; CL903 modeliai apima plačiausią pagrindo pločio diapazoną, įskaitant išplėstinį variantą – 73,8 mm. Pasirinkite pagal savo konkretų rėmo profilį ir durų plokštės matmenis.

5 klausimas: kuo CL233 skiriasi nuo kitų serijų?

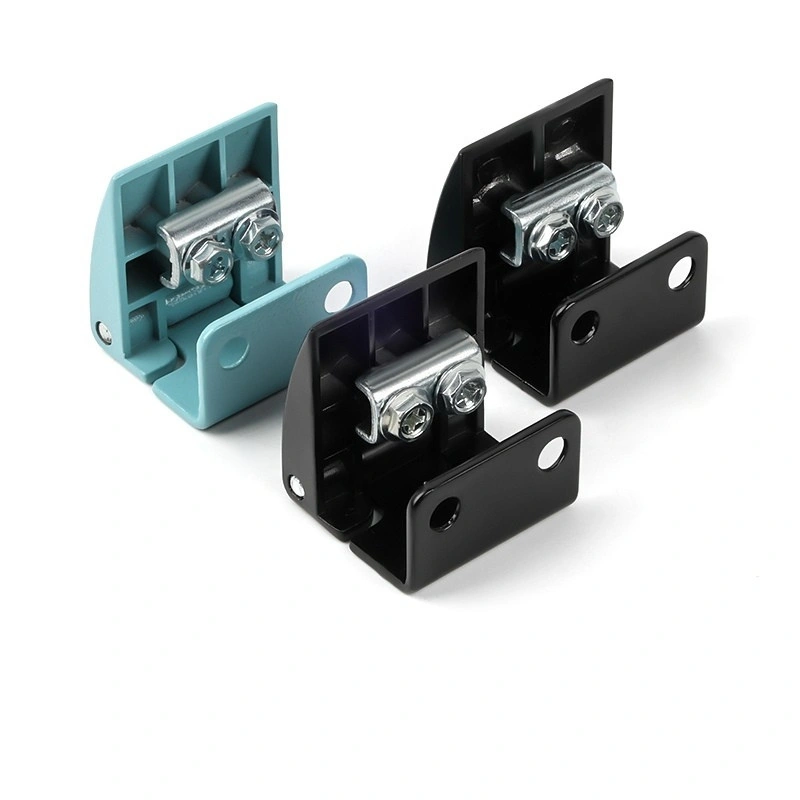

CL233 yra trijų variantų – juodo cinko lydinio, smėlio mėlyno cinko lydinio ir aliuminio lydinio – todėl tai vienintelis modelis asortimente su spalvota ir lengvos medžiagos alternatyva. Jo priekinės plokštės matmenys (39 × 20 mm) yra panašūs į CL803A-25.

6 klausimas: kaip pasirinkti tinkamą savo spintelės modelį?

Pasirinkimas priklauso nuo jūsų spintelės rėmo profilio gylio, durų plokštės storio ir montavimo plokštės pasirinkimo. Skaičių galūnės (-17, -20, -25) ir raidžių priesagos (A, B, D, CB, CD) yra modelio žymėjimo dalis. Peržiūrėkite kiekvieno modelio matmenų brėžinius arba susisiekite su „Yitai Lock“ ir nurodykite savo rėmo specifikacijas, kad gautumėte rekomendaciją.

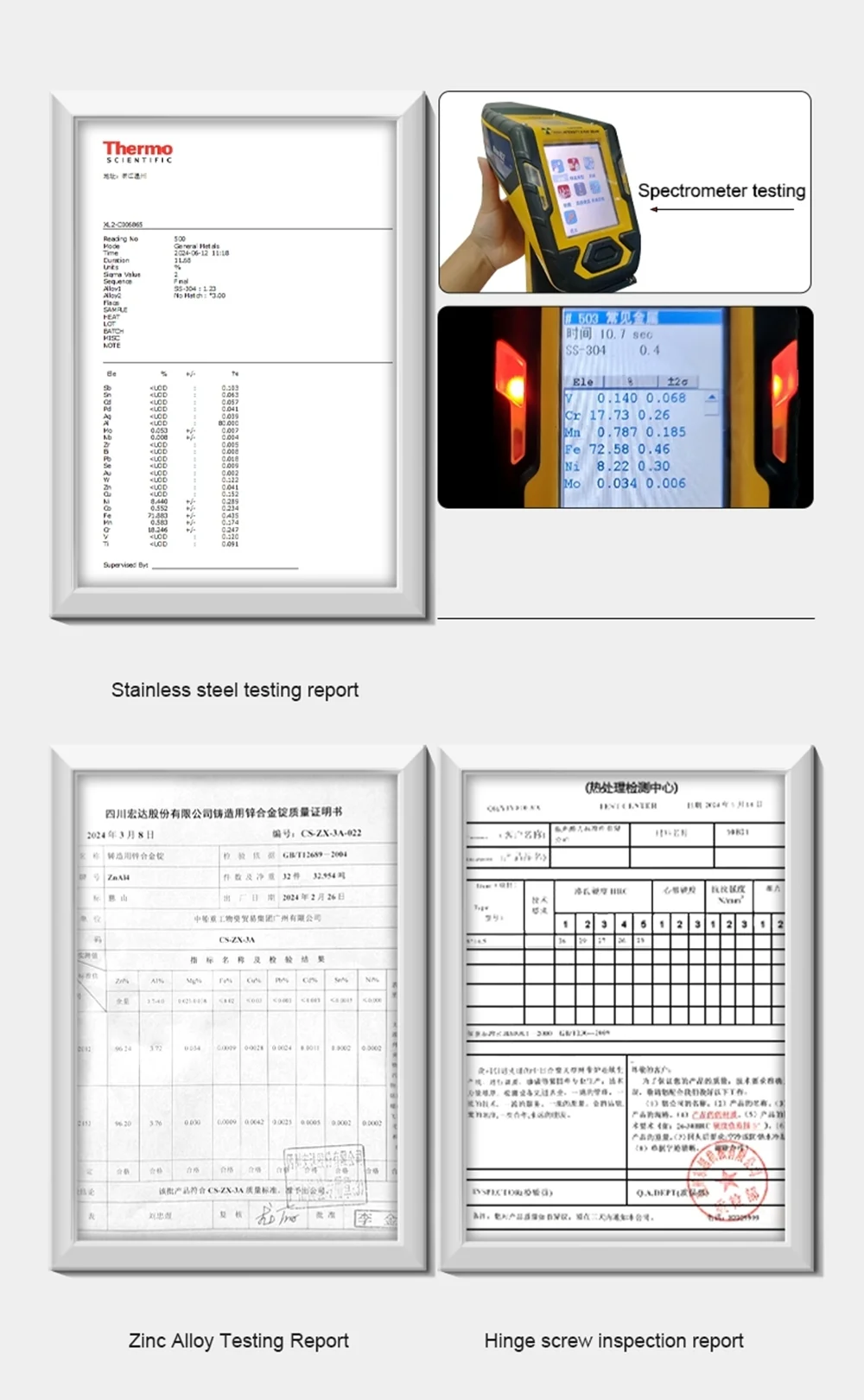

7 klausimas: iš kokios medžiagos pagaminti vyriai?

Dauguma modelių yra juodo cinko lydinio. CL233 papildomai galima įsigyti iš smėlio mėlyno cinko lydinio ir aliuminio lydinio. Cinko lydinio konstrukcija užtikrina gerą matmenų nuoseklumą liejant slėginiu būdu ir puikiai tinka standartinėms patalpų pramoninėms spintoms.

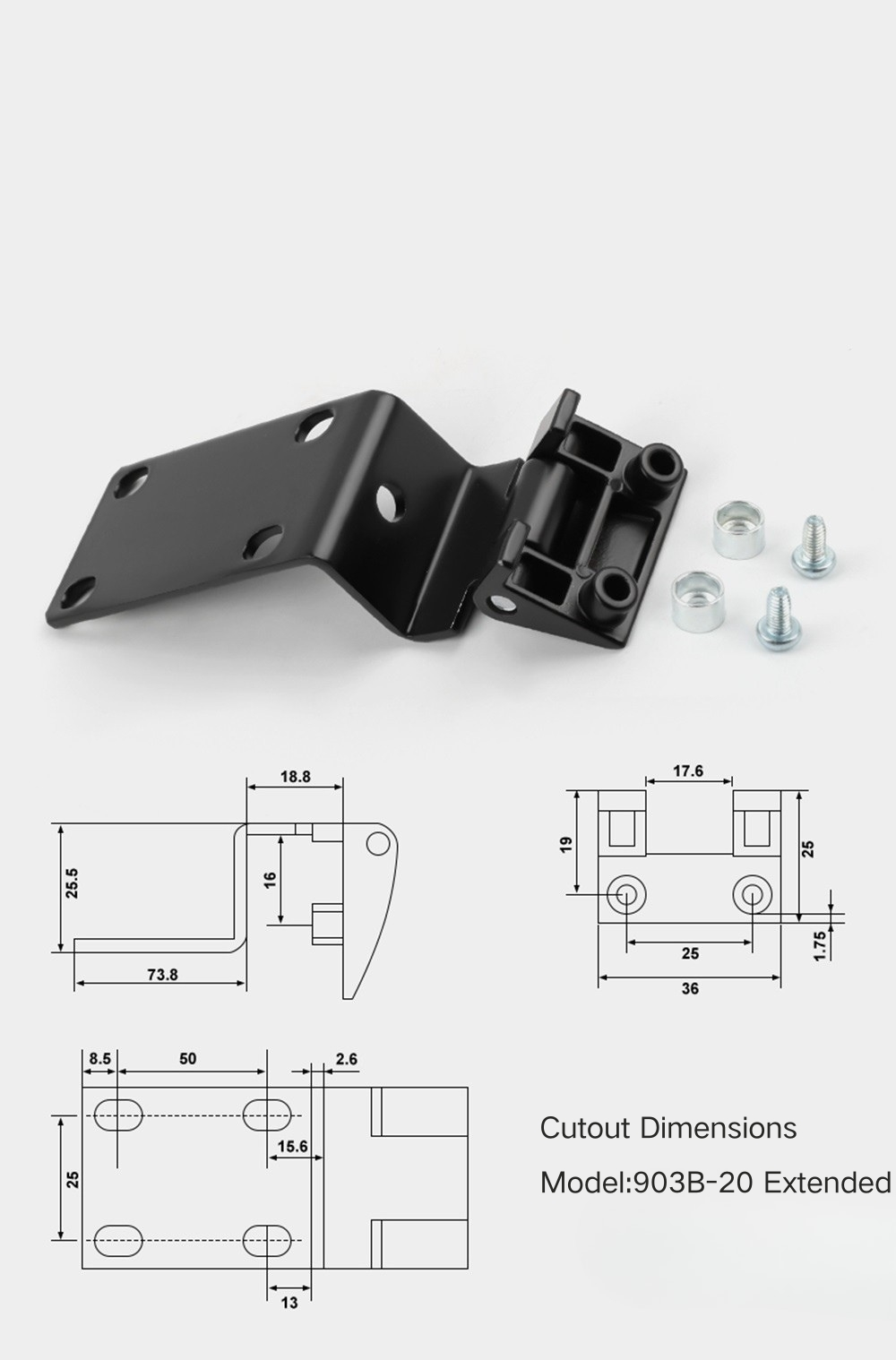

8 klausimas: ar CL903B-20 Extended tinka gilesniems rėmo profiliams?

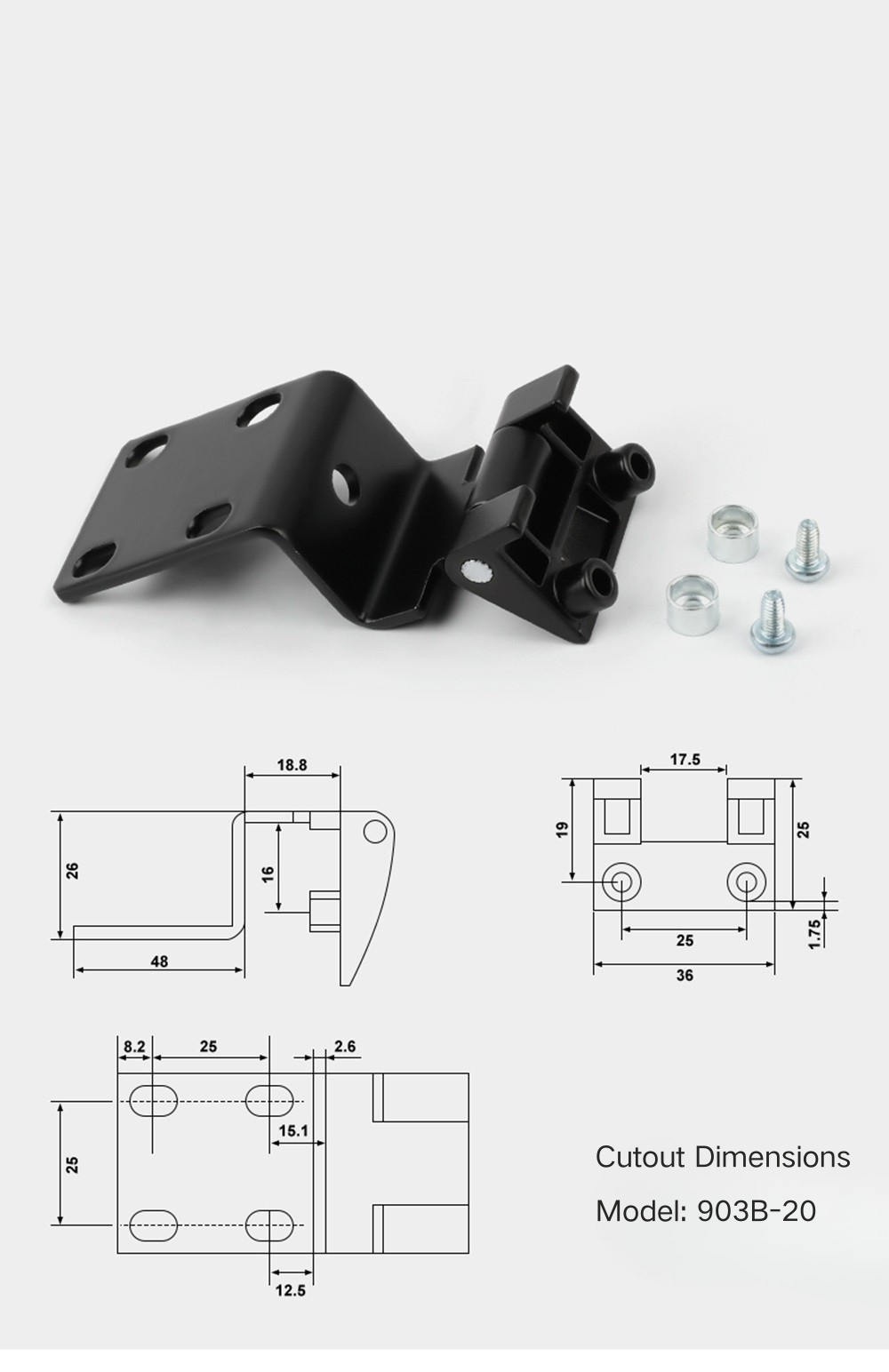

Taip – ​​CL903B-20 Extended pagrindo plotis yra 73,8 mm, o tai yra žymiai platesnis nei standartinis CL903B-20 – 48 mm. Tai yra teisingas pasirinkimas, kai spintelės rėmo profiliui reikia ilgesnio vyrio pagrindo, kad būtų galima sujungti gilesnį C profilio kanalą.
