Paskirstymo skydelio nuimamas vyris

Tiems, kurie perka valdymo spintelės techninę įrangą iš „Yitai Lock“, paskirstymo skydelio nuimamas vyris CL250 seriją verta palyginti įvairiuose modeliuose prieš pateikiant užsakymą, nes konstrukcijos konstrukcija yra nuosekli, tačiau matmenys skiriasi. Nuimama konstrukcija reiškia, kad jas sumontavus galima nukelti be įrankių, o tai yra praktiška savybė tiek surinkimo linijose, tiek atliekant techninę priežiūrą vietoje. Abu montavimo būdai – varžtas ir suvirinimas – palaikomi, todėl vyriai be pakeitimų tinka daugeliui gamybos darbų.

Modelio parinktys ir matmenys

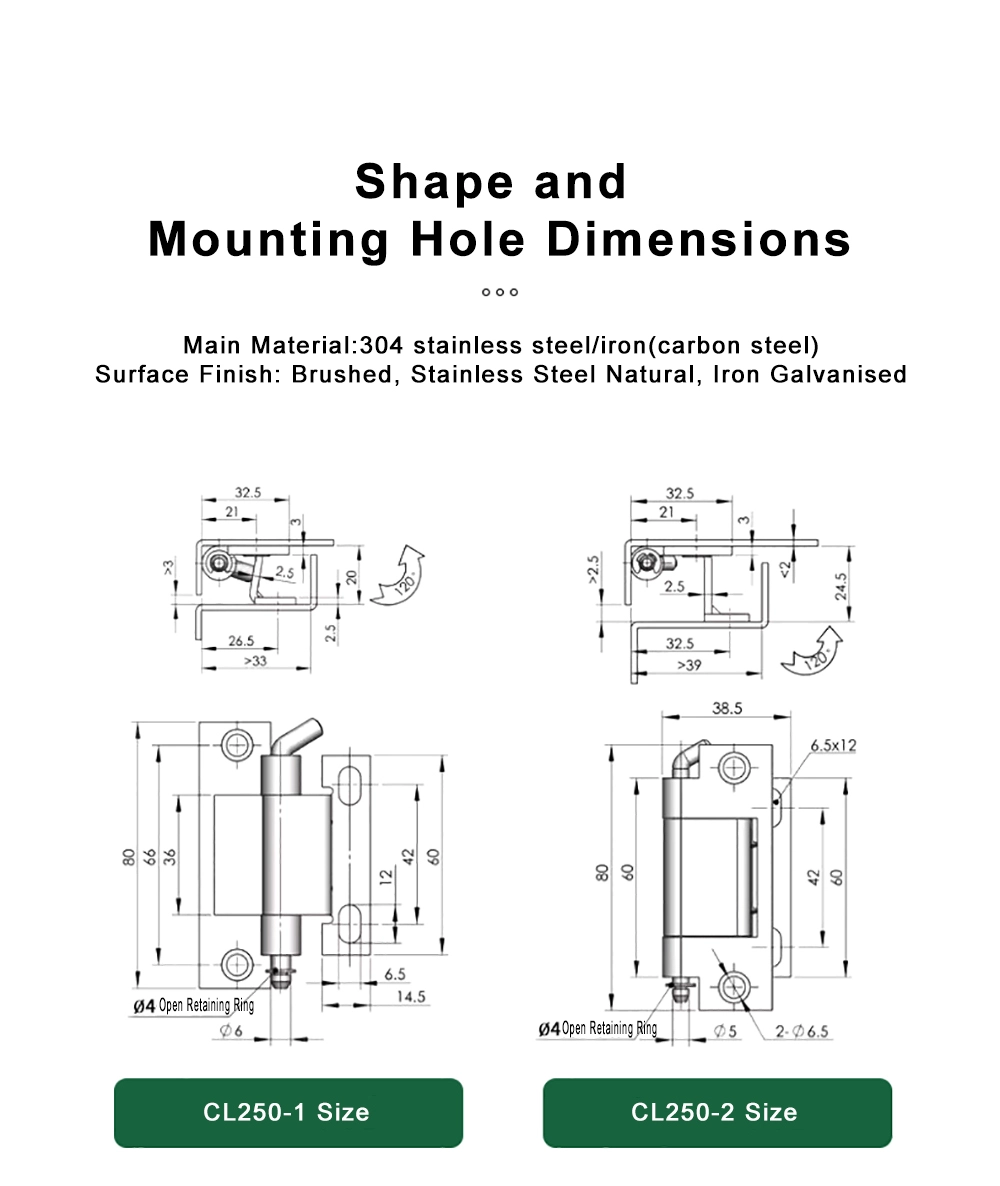

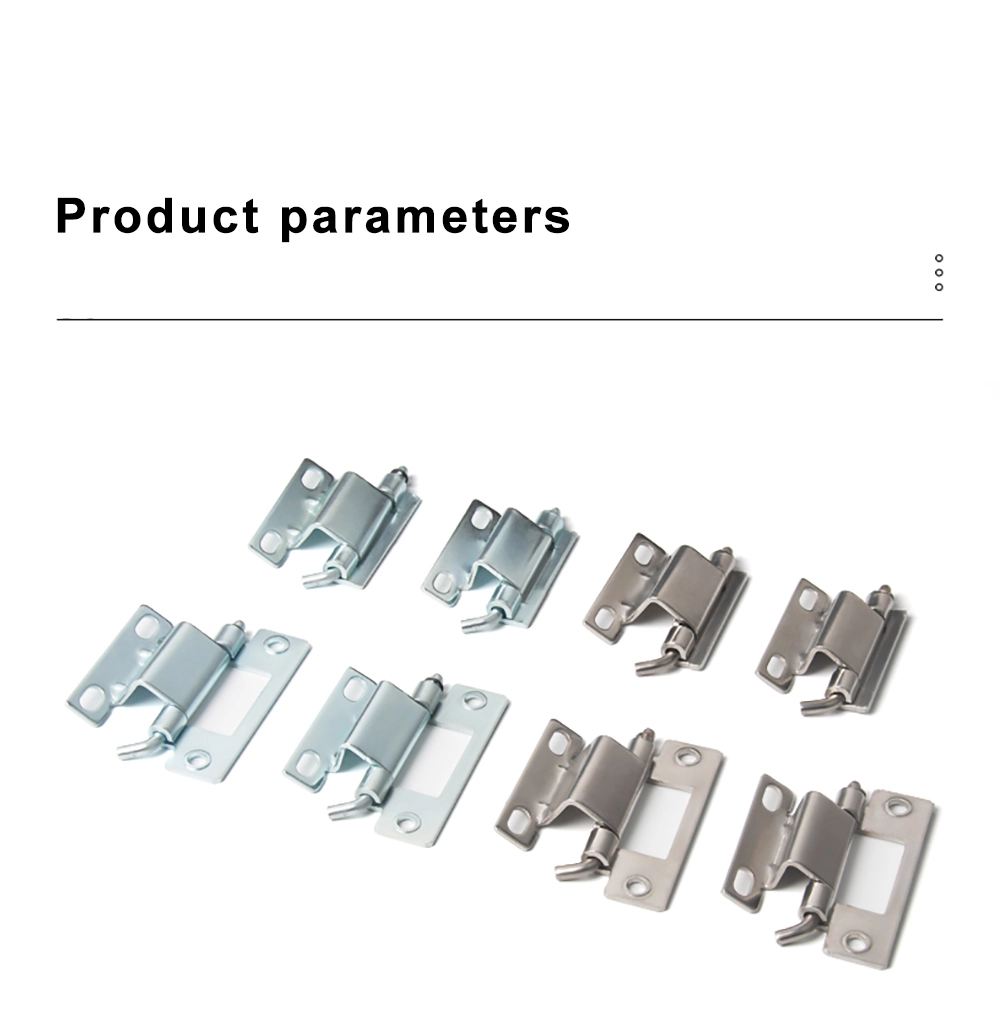

Paskirstymo skydelio nuimamas vyris CL250 serija apima keturis modelius, kurių pagrindinė struktūra yra tokia pati, bet skirtingi dydžiai. CL250-1 bendras aukštis 80 mm, vyrių korpusas 66 mm, bendras gylis 33 mm, o statinės skersmuo Φ6 mm. CL250-2 bendras aukštis yra 80 mm ir naudojamas 60 mm ilgio korpusas, 39 mm ar didesnis gylis ir Φ5 mm vamzdis su dviem Φ6,5 mm tvirtinimo angomis, išdėstytomis 6,5 × 12 mm atstumu.

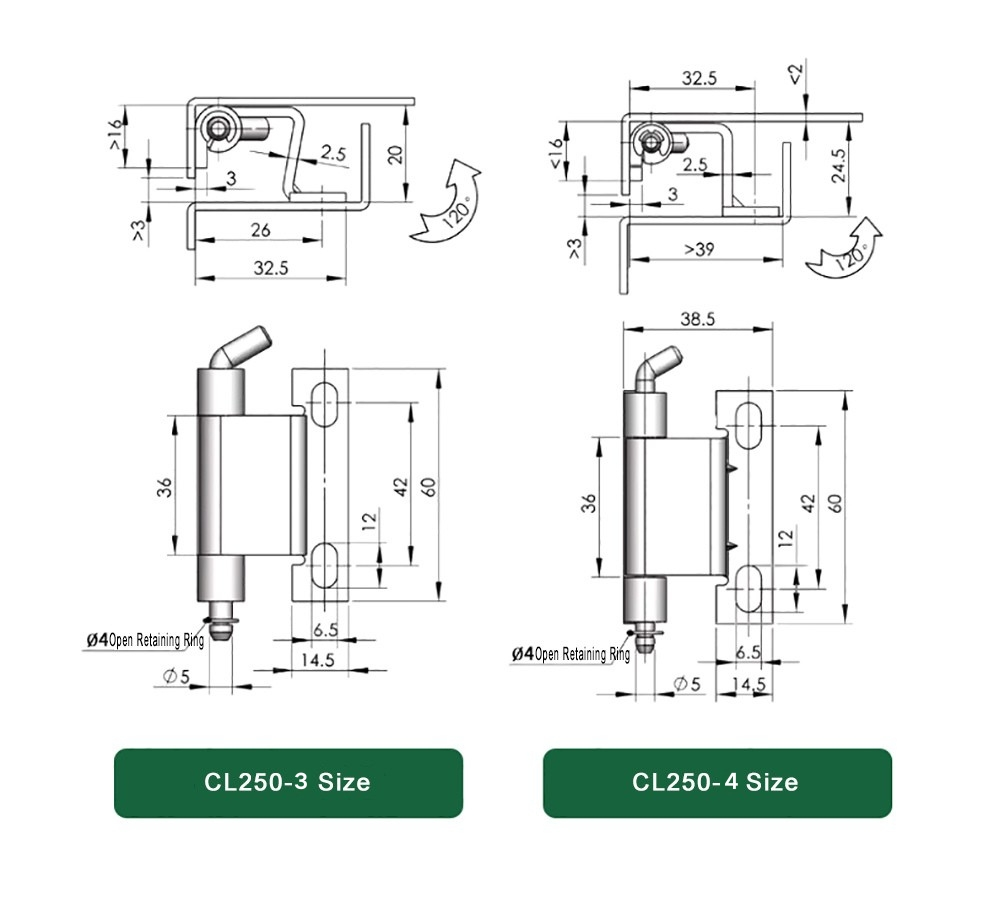

CL250-3 ir CL250-4 yra kompaktiškesnės paskirstymo skydelio nuimamų vyrių asortimento. Abiejų vyrių korpuso aukštis yra 36 mm, o bendras aukštis - 60 mm, 14,5 mm pagrindo plotis ir Φ5 mm statinė. CL250-3 gylis yra 32,5 mm, o CL250-4 - 38,5 mm. Visuose keturiuose modeliuose kaiščiui pritvirtinti naudojamas Φ4 atviras laikantis žiedas.

Strypų tipai ir atidarymo kampas

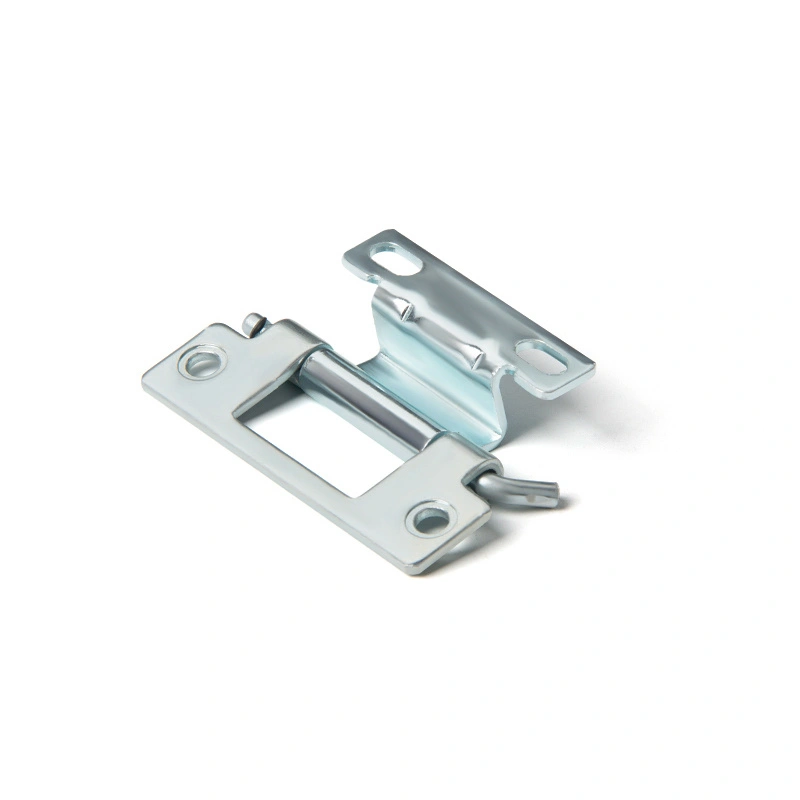

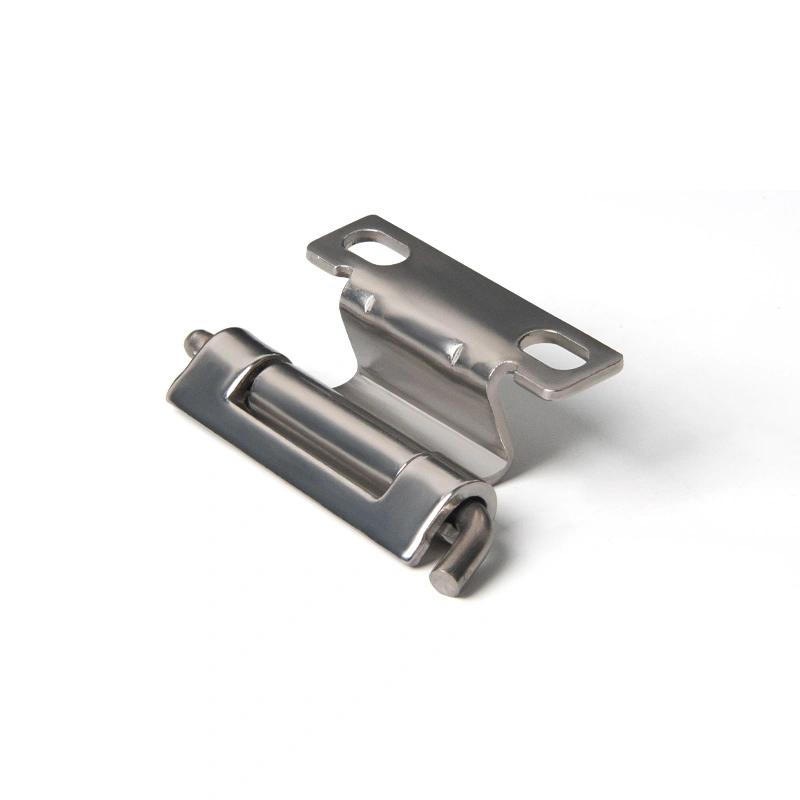

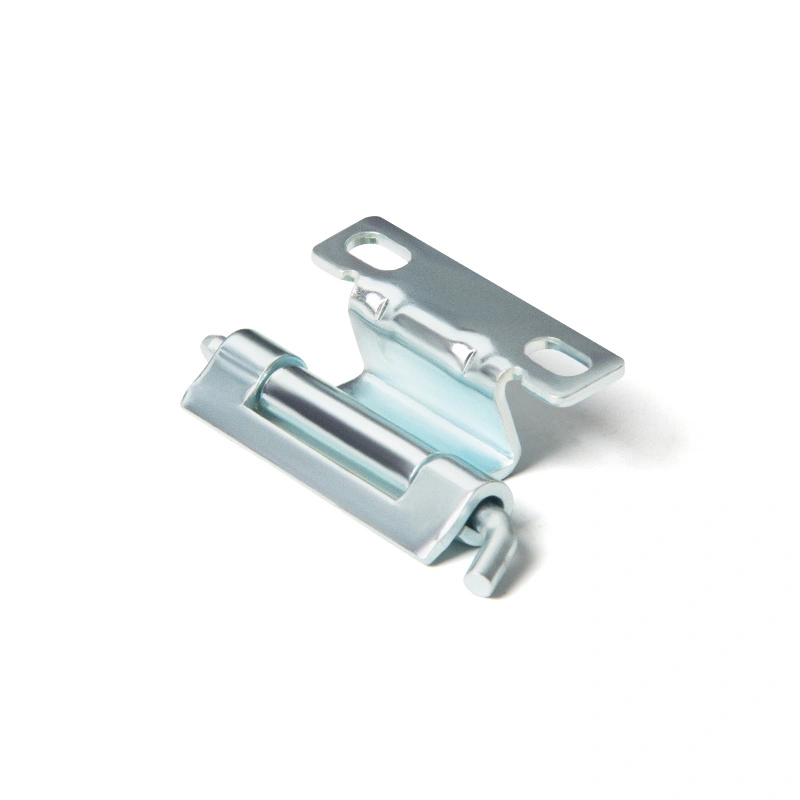

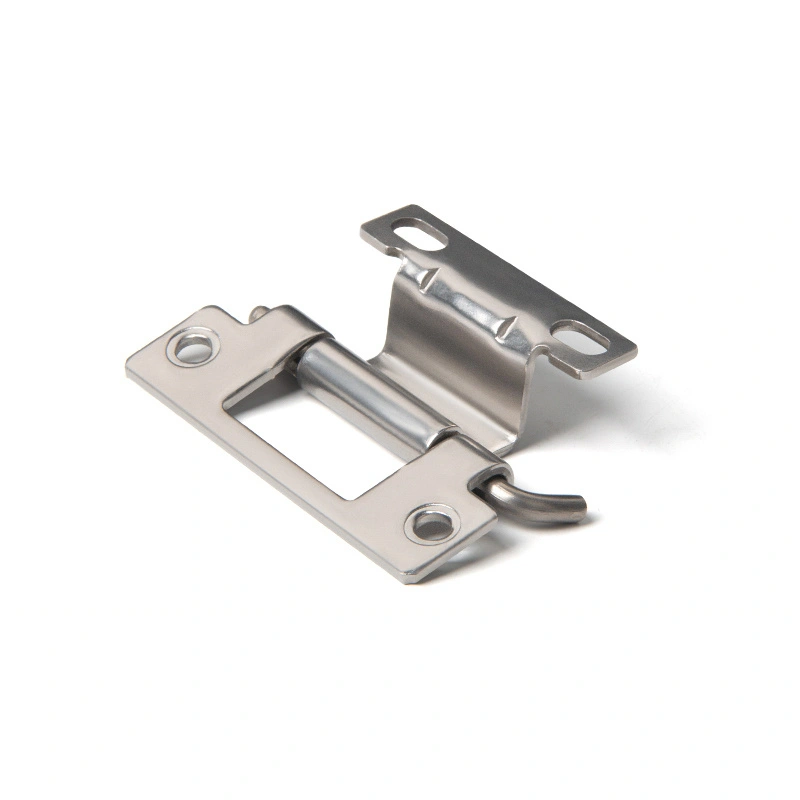

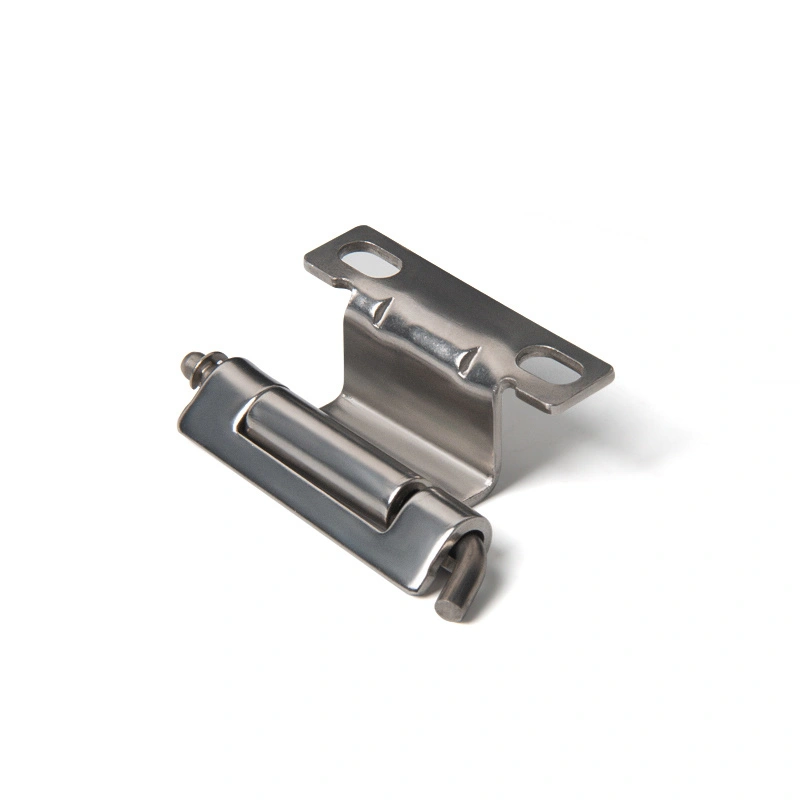

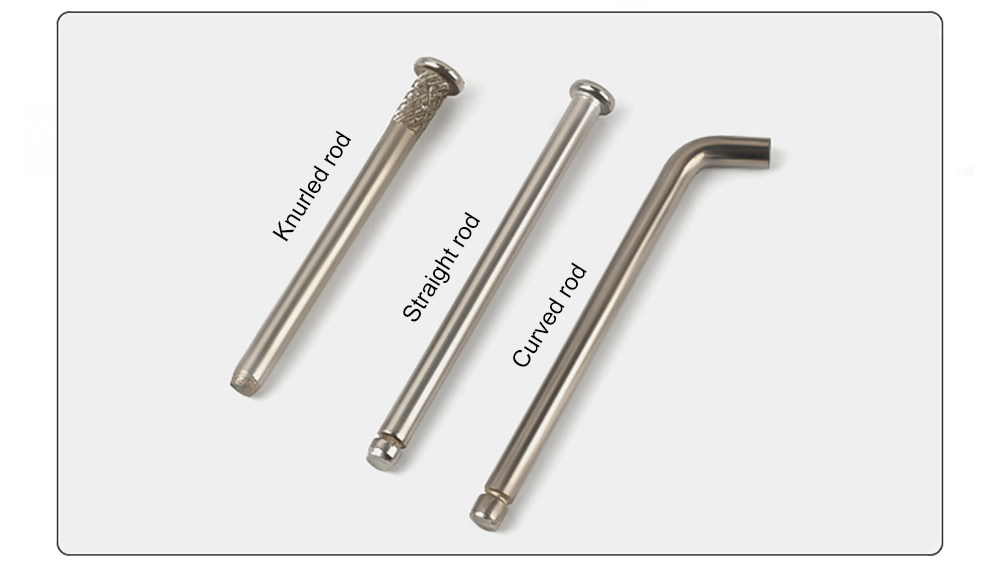

Viena iš praktiškesnių paskirstymo skydelio nuimamo vyrio detalių yra trijų tipų strypų pasirinkimas: raižytas, tiesus ir lenktas. Rievėtas strypas prideda kaiščio sukibimo tekstūrą, kuri padeda atsispirti atsipalaidavimui veikiant vibracijai. Tiesi strypas yra standartinė parinktis ir tinka daugeliui bendrųjų korpusų pritaikymų. Lenktas strypas yra suformuotas taip, kad būtų lengviau nuimti kaiščius rankomis, o tai gali būti naudinga ten, kur vyriai dažnai pasiekiami arba ankštose vietose.

Visų tipų strypai ant paskirstymo skydelio nuimamo vyrio veikia su tuo pačiu Φ4 atviru laikančiu žiedu, kuris užfiksuoja kaištį, kai jis užsifiksuoja. Atidarymo kampas visoje CL250 serijoje yra maždaug 120°, o tai suteikia pakankamai laisvos erdvės daugeliui prieiti prie spintelių durų, nereikalaujant visiško 180° pasukimo.

Montavimas ir montavimas

Paskirstymo skydelio nuimamas vyris palaiko du montavimo būdus – tvirtinimą varžtais ir suvirinimą – tai reiškia, kad jį galima naudoti tiek lakštinio metalo gaubtuose, tiek varžtais sujungtose spintelėse. Sraigtiniam tvirtinimui CL250-1 naudoja vieną Φ6,5 mm plyšį, o CL250-2 ir CL250-3/4 modeliuose naudojamos ovalios angos arba dvi skylės, kurios leidžia šiek tiek pakoreguoti padėtį montavimo metu.

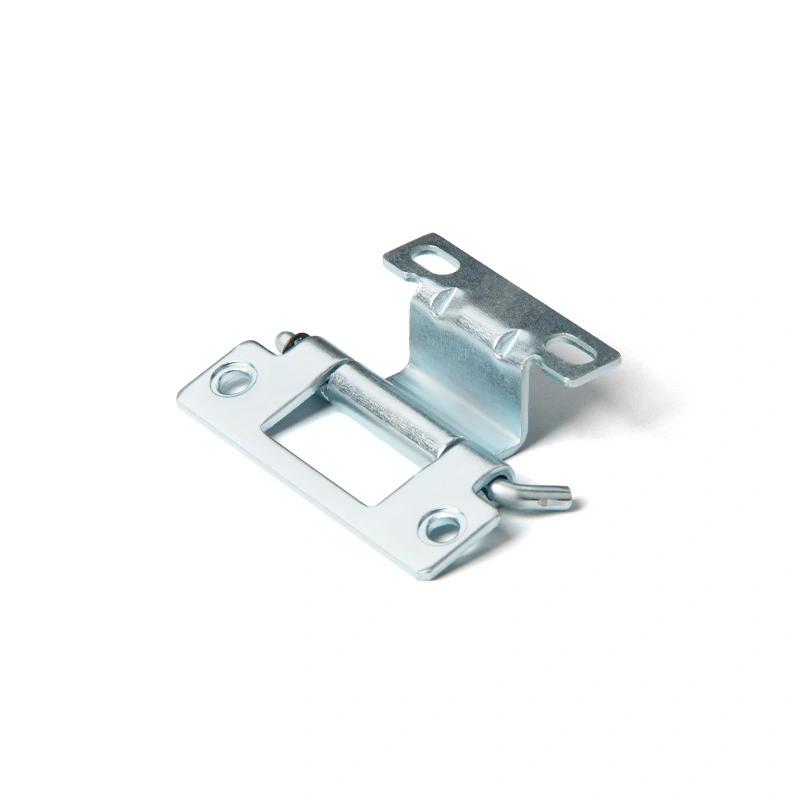

Sumontuotas paskirstymo skydelio nuimamas vyris leidžia nuimti durų varčią traukiant kaištį – nereikia jokių įrankių. Dėl to jis puikiai tinka korpusams, kuriems reikia periodiškai nuimti duris, kad būtų galima prieiti prie laidų arba atlikti vidinę priežiūrą. Atraminis žiedas neleidžia kaiščiui atsilaisvinti reguliariai naudojant, todėl nėra pavojaus, kad durelės netikėtai nukris darbo metu.

Taikymo scenarijai

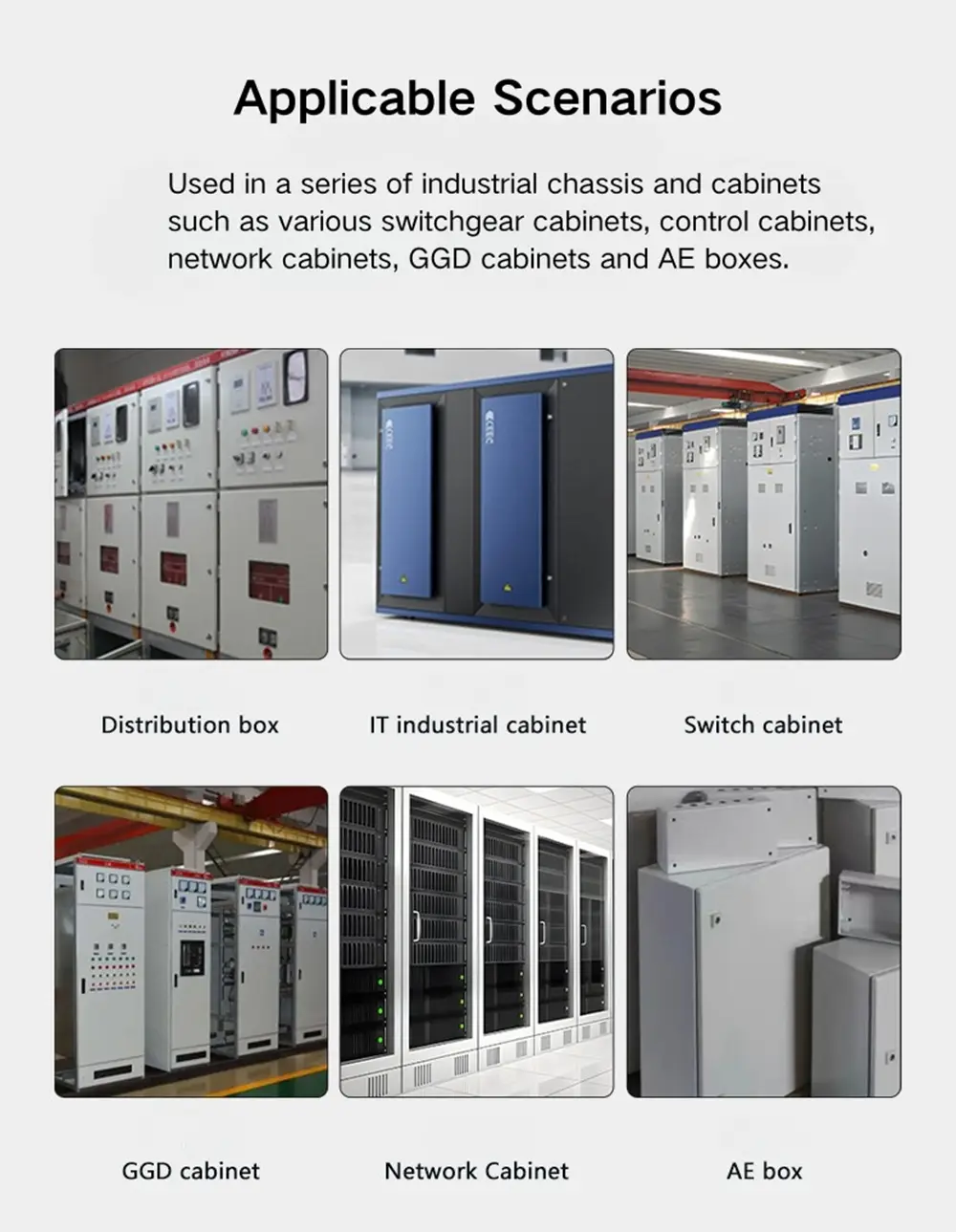

Paskirstymo skydelio nuimamas vyris dažniausiai rodomas ant skirstomųjų dėžių, valdymo spintelių durų ir pramoninės įrangos gaubtų – visur, kur reikia švariai nuimti duris, neišardant rėmo. 120° atidarymo kampo pakanka patogiai prieigai prie plokščių vidų daugumoje įrenginių, o kadangi palaikomas ir varžtų tvirtinimas, ir suvirinimas, jis tinka daugumoje spintelių gamybos sąrankų be jokio reguliavimo. Medžiagos atžvilgiu cinkuoto anglinio plieno paskirstymo skydelio nuimamas lankstas yra tinkamas standartiniams patalpų korpusams sausomis sąlygomis. 304 nerūdijančio plieno versija yra geresnis pasirinkimas lauko skirstomiesiems įrenginiams, pakrantės įrenginiams ar bet kur, kur spintelė laikui bėgant susiduria su drėgme arba korozija. 304 nerūdijančio plieno versija geriau tinka lauko skirstomiesiems įrenginiams, pakrantės instaliacijoms arba bet kokiai programai, kai korpusas laikui bėgant yra veikiamas drėgmės ar korozinių sąlygų.

DUK

1 klausimas: kokie modeliai įtraukti į CL250 seriją?

CL250 seriją sudaro keturi modeliai: CL250-1, CL250-2, CL250-3 ir CL250-4. Visi turi tą patį konstrukcinį dizainą ir atidarymo kampą – skiriasi dydis ir tvirtinimo angos konfigūracija. Pasirinkite pagal savo durų plokštės matmenis ir apkrovos reikalavimus.

2 klausimas: koks yra CL250 vyrio atidarymo kampas?

Visi keturi CL250 modeliai atsidaro maždaug 120° kampu. Tai vienoda visoje serijoje, neatsižvelgiant į modelio dydį ar medžiagą.

3 klausimas: kokių tipų strypai yra?

CL250 vyriai yra trijų tipų strypai: raižyti, tiesūs ir lenkti. Riektuoti strypai atsparūs atsipalaidavimui veikiant vibracijai; tiesūs strypai yra standartinis pasirinkimas; lenkti strypai palengvina kaiščių nuėmimą ranka ankštose arba dažnai prieinamose sistemose.

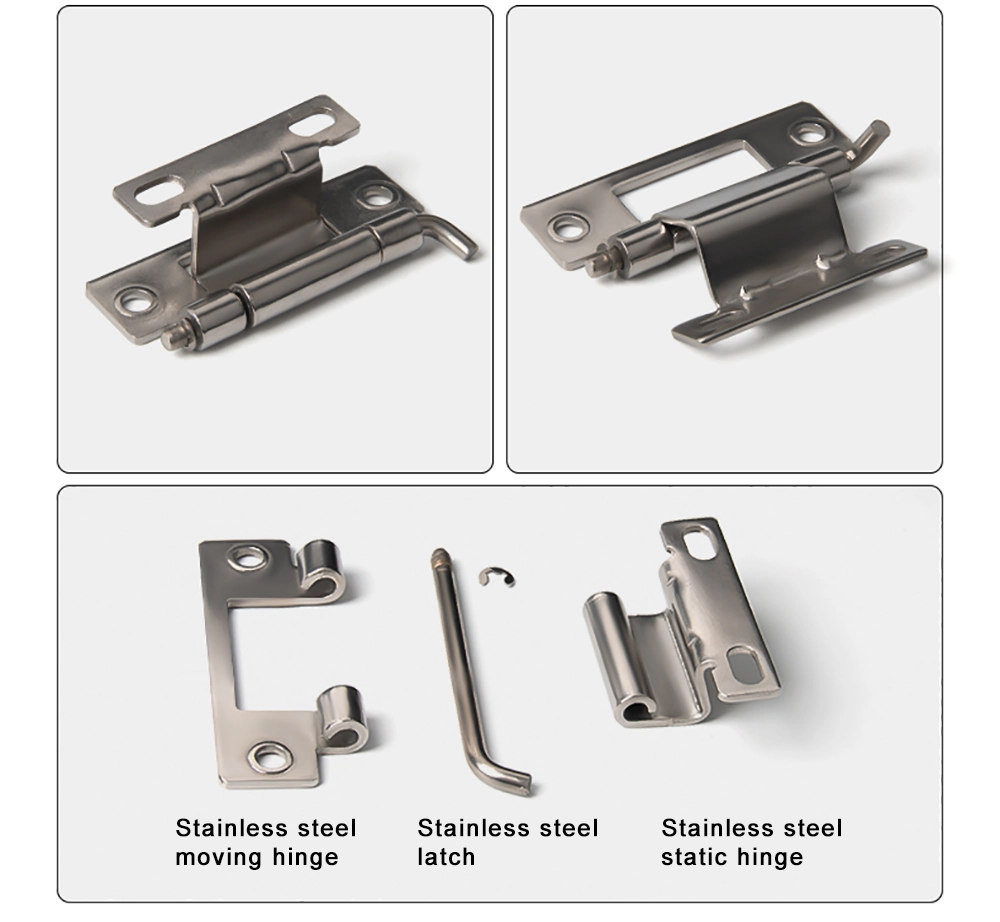

4 klausimas: kaip pritvirtinamas kaištis?

Visuose CL250 modeliuose naudojamas Φ4 atviras atraminis žiedas, skirtas vyrių kaiščiui užfiksuoti įprasto naudojimo metu. Kai reikia nuimti duris, kaištį galima nuimti rankomis, nereikalaujant įrankių.

5 klausimas: kokie diegimo metodai palaikomi?

CL250 vyriai gali būti montuojami varžtais arba suvirinant, atsižvelgiant į jūsų spintelės gamybos būdą. Montavimo angų konfigūracijos skiriasi priklausomai nuo modelio – žr. matmenų brėžinius, kad sužinotumėte apie plyšio dydį ir tarpus.

6 klausimas: kokios medžiagos yra?

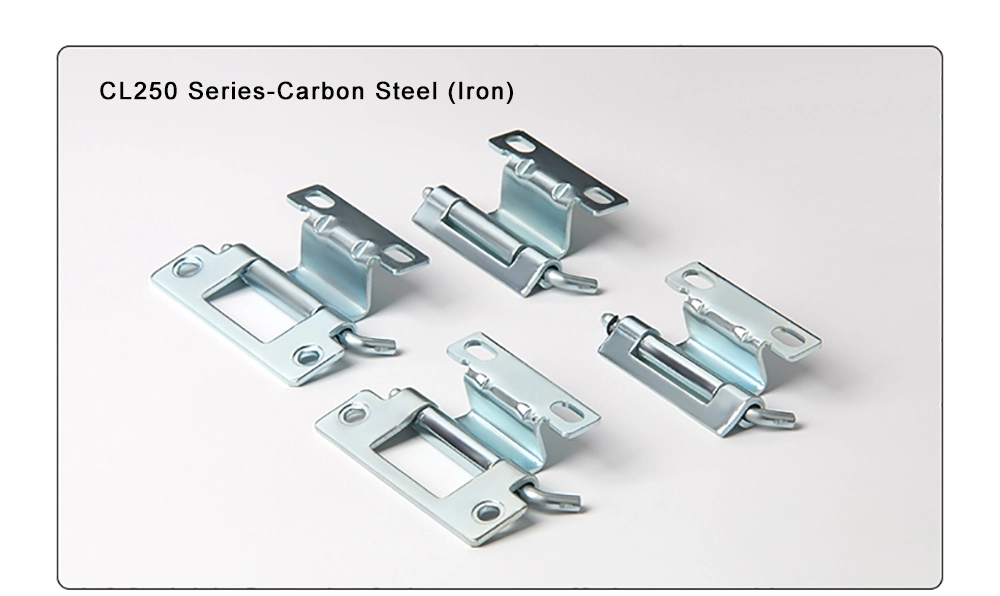

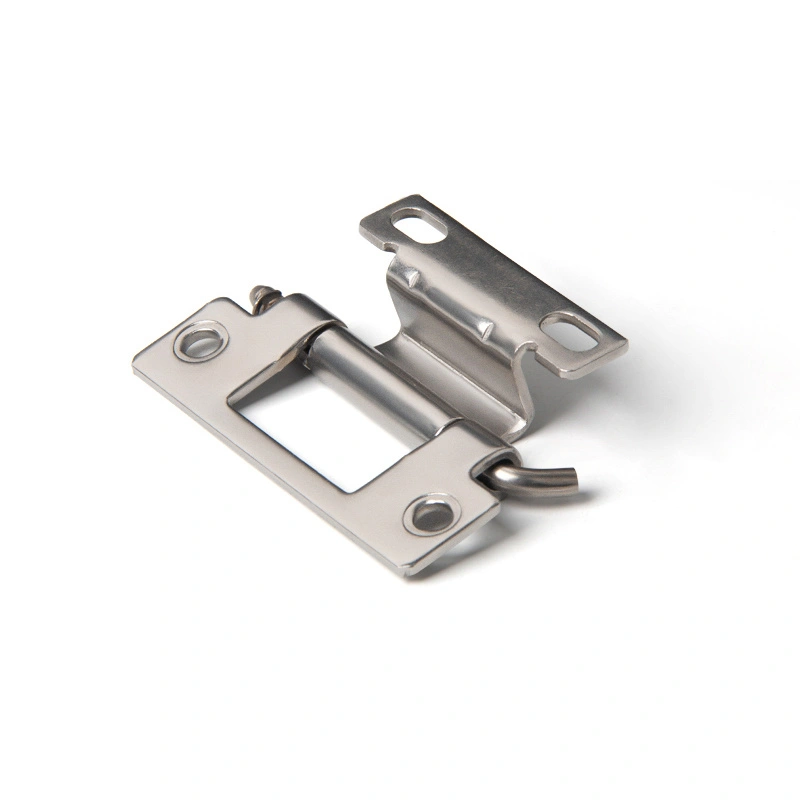

CL250 vyriai gaminami iš cinkuoto anglinio plieno ir 304 nerūdijančio plieno. Anglies plienas tinka patalpose, sausoje aplinkoje; 304 nerūdijantis plienas yra tinkamas pasirinkimas lauko aptvaroms, didelės drėgmės patalpoms arba korozinei pramoninei aplinkai.
