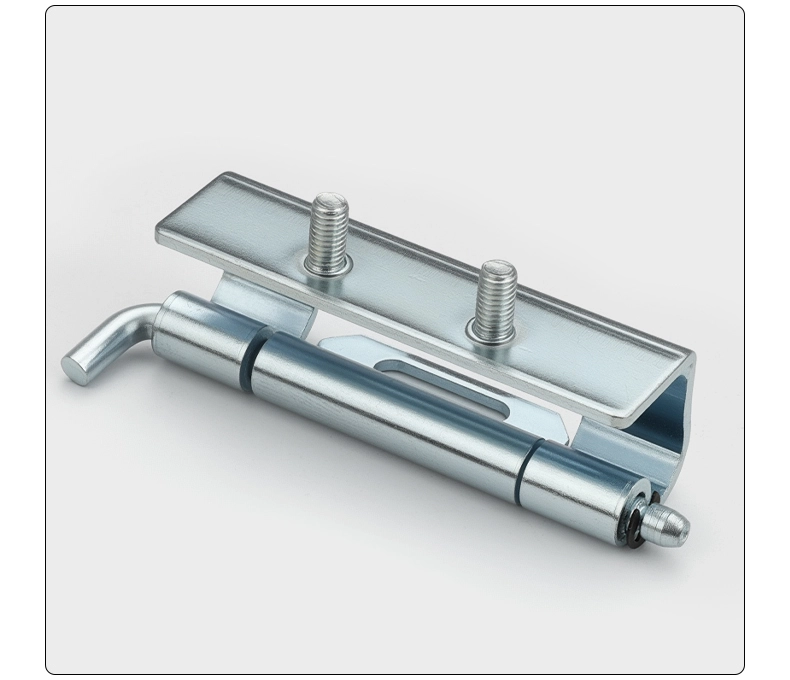

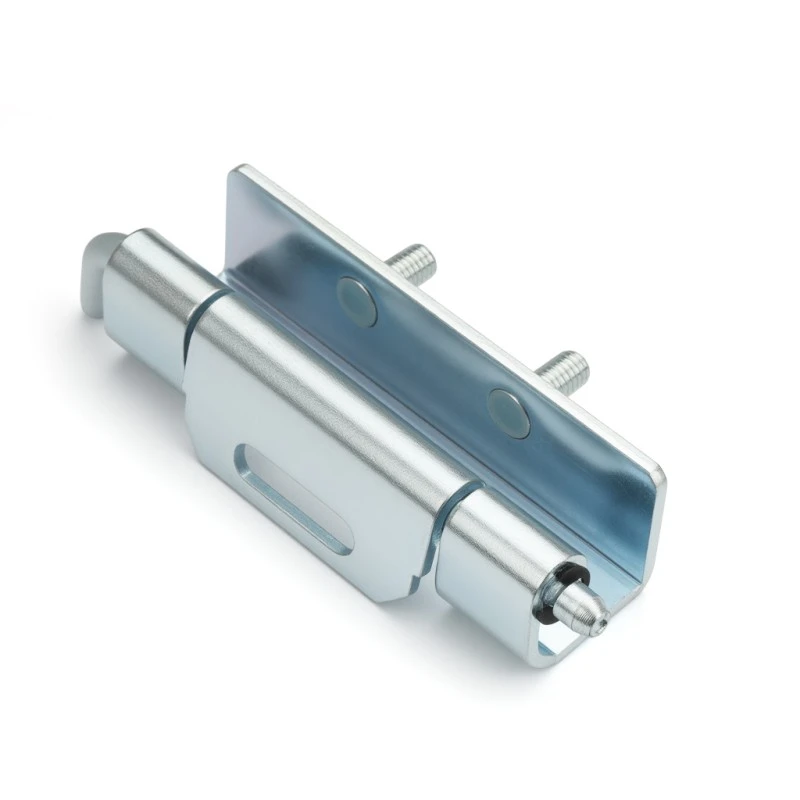

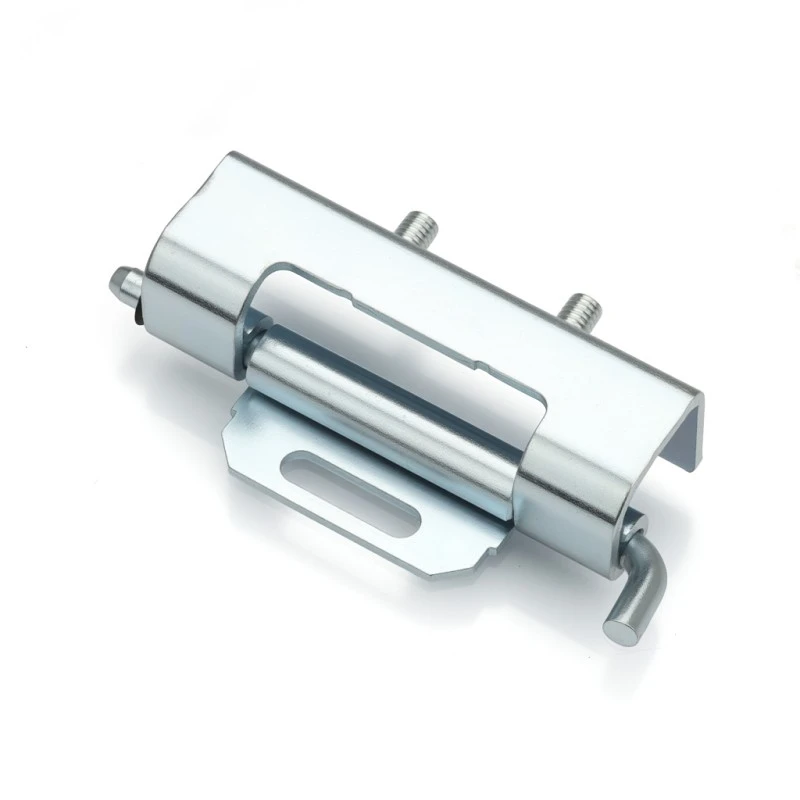

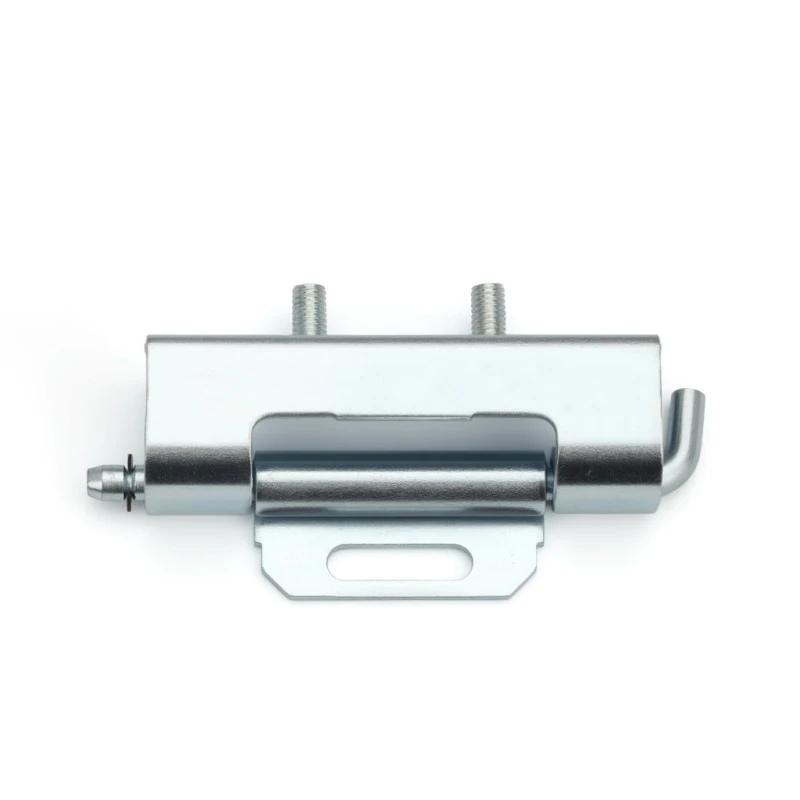

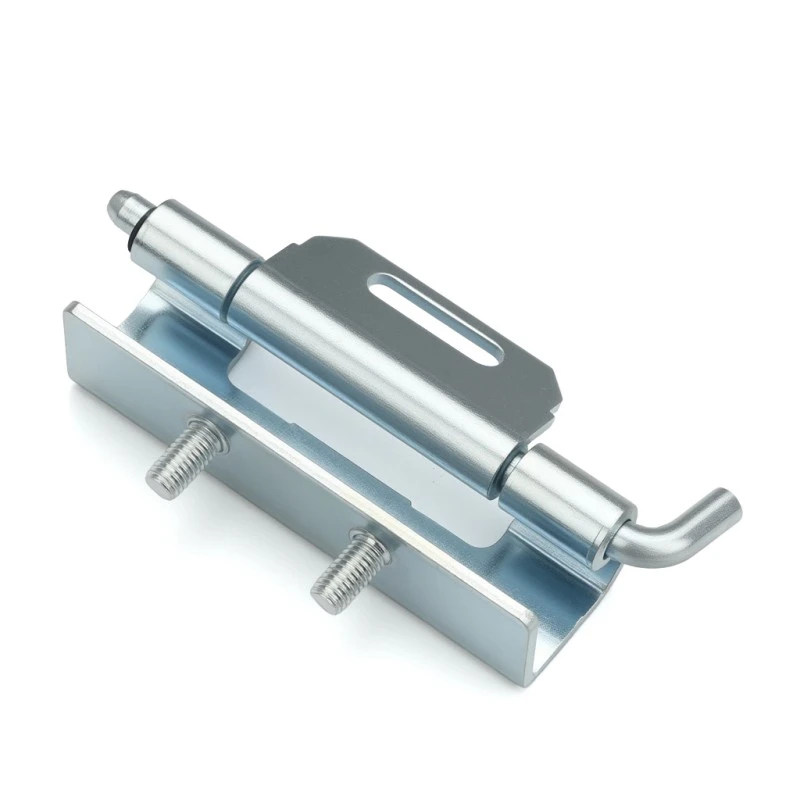

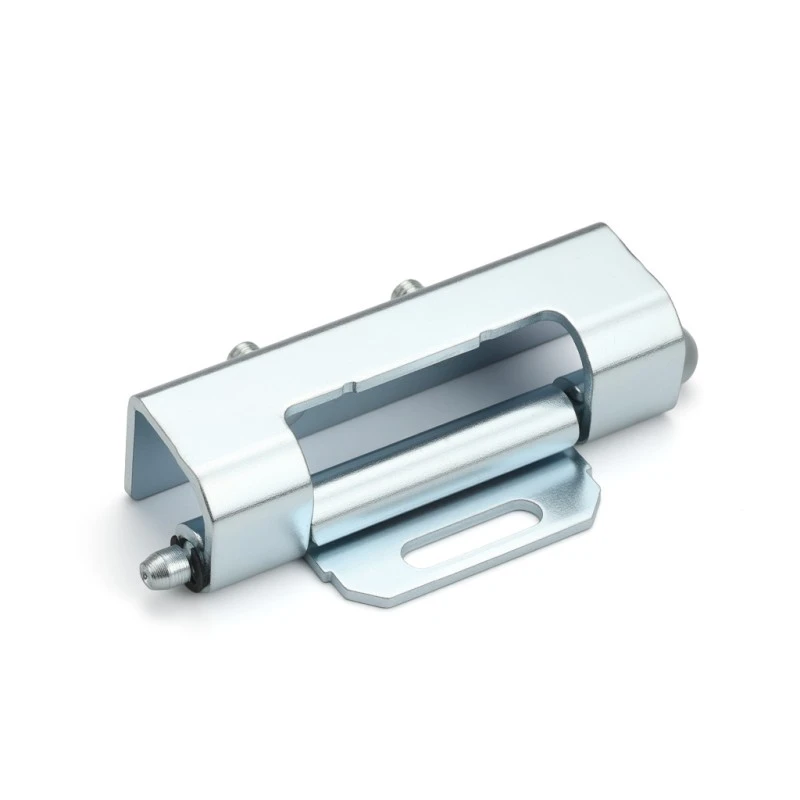

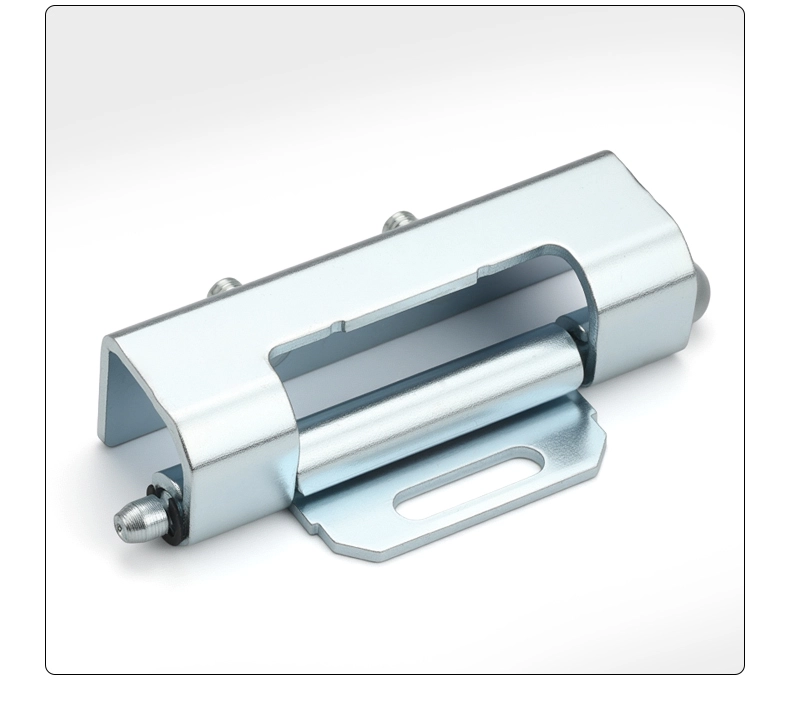

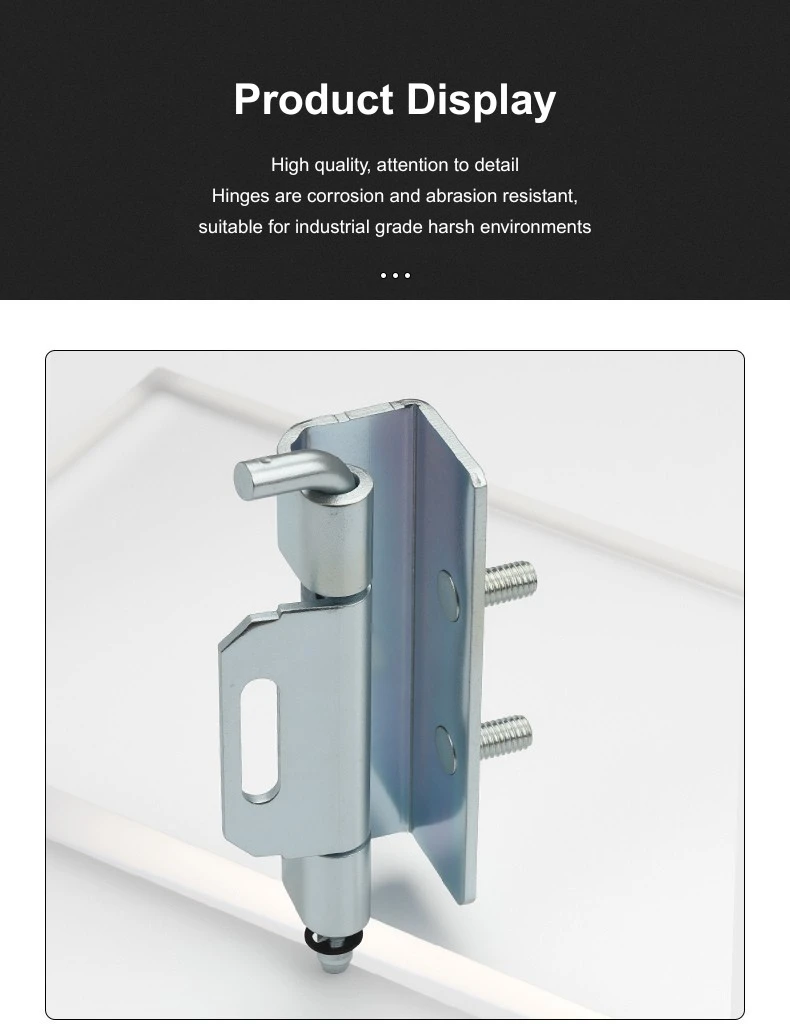

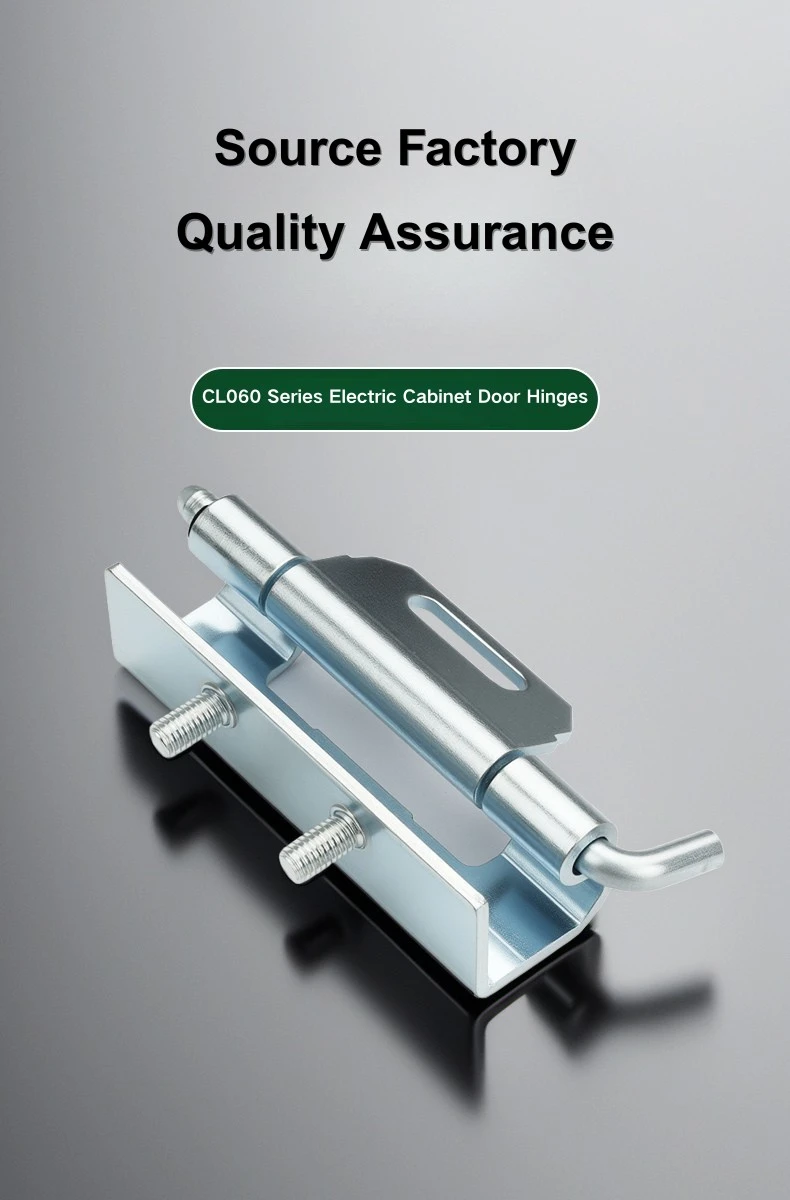

Paslėptas vyris su smeigėmis

Visiems, kurie perka nuimamus korpuso vyrius iš Yitai Lock, paslėptas vyris su smeigėmis CL060 suvirina ir tvirtina veržles, o varžtai jau yra komplekte. Tvirtinimo sparnelyje yra 19,8 mm plyšys, todėl prieš užrakindami galite tiksliai sureguliuoti padėtį – naudinga, kai reikia, kad durys kabėtų tiesiai. Bendras ilgis yra 86 mm su 70 mm vyrių korpusu ir Φ5 mm statine.

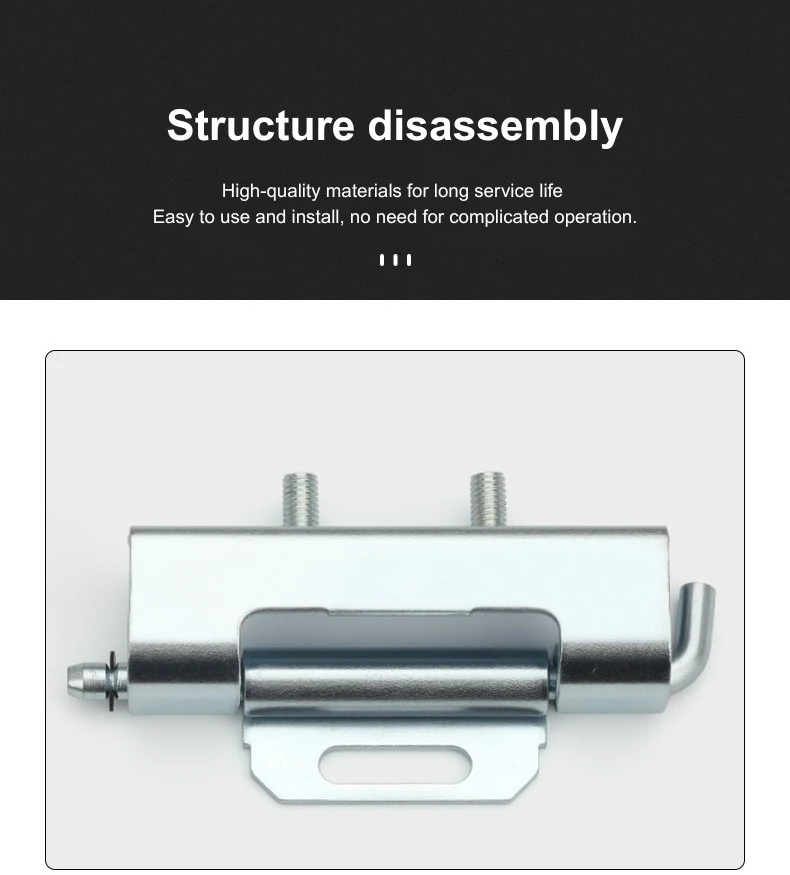

Struktūra ir matmenys

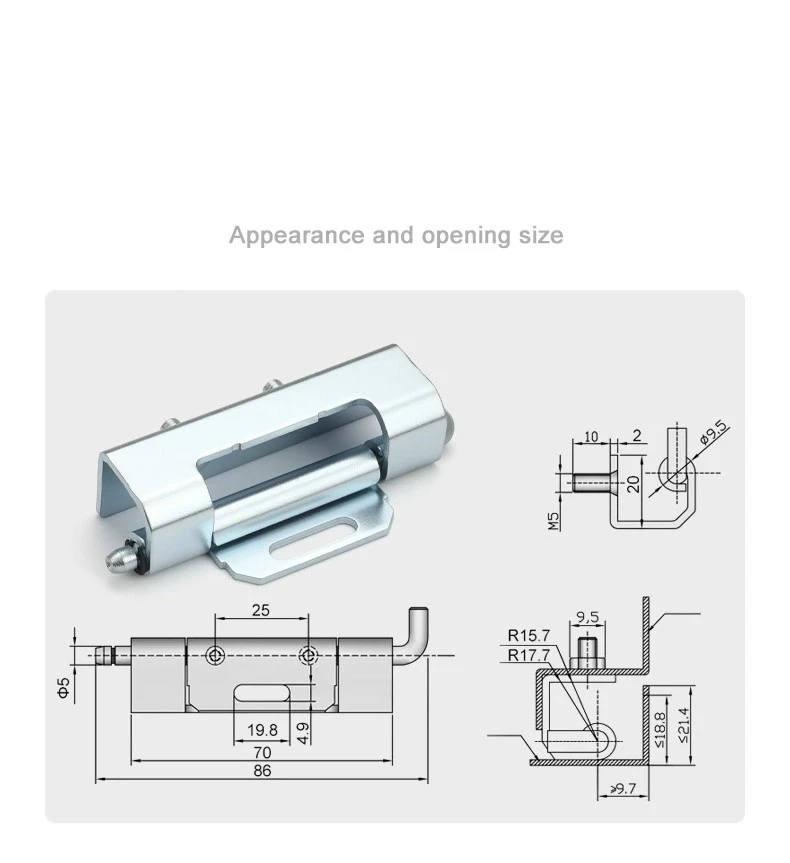

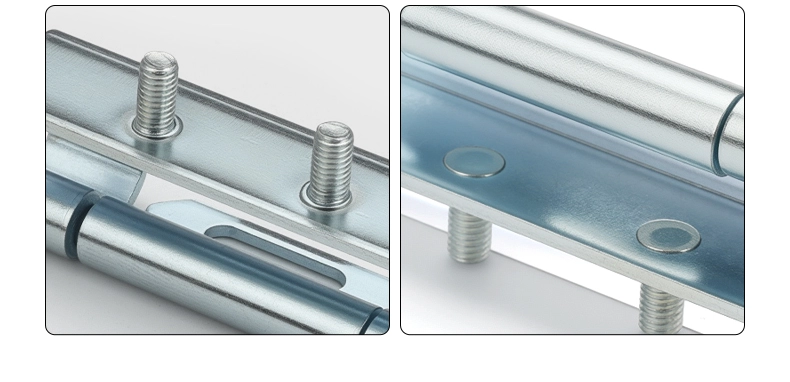

Paslėpto vyrio su smeigėmis bendras ilgis yra 86 mm, o pagrindinis korpusas užima 70 mm, o tvirtinimo sparnas dengia likusią dalį. Vamzdis yra Φ5 mm, o pati smeigė turi Φ9,5 mm galvutę, 10 mm veleną, 2 mm petį ir M5 sriegį – nesudėtinga sukabinti su rėmo kanalo veržle.

Siekiant suderinamumo su rėmu, paslėptas vyris su smeigėmis yra skirtas kanalams, kurių vidinis spindulys yra R15,7–R17,7 mm, durų skydo prošvaisa ≤18,8 mm, šoninis siekis ≤21,4 mm, o rėmo anga >9,7 mm. Vyrių korpusas yra 22,6 mm pločio, o tvirtinimo sparnas yra 25 mm pločio – pakankamai kompaktiškas, kad būtų švariai įsitaisęs rėme, neiškildamas už durų paviršiaus.

Montavimas ir montavimas

Paslėptas vyris su smeigėmis tinka suvirinimo ir tvirtinimo veržlėmis deriniu. Montavimo sparnas gamybos metu privirinamas prie durų plokštės, o smeigės galas sujungiamas su rėmo kanalu, naudojant pridedamus M5 varžtus. 19,8 mm plyšys ant sparno suteikia šiek tiek vietos pakeisti vyrių padėtį prieš viską priveržiant, todėl durų išlygiavimas montuojant tampa daug mažiau sudėtingas.

Kai viskas bus pritvirtinta, paslėptas vyris su smeigėmis vis tiek leidžia durims nuimti, kai reikia – tiesiog atjunkite kaištį nuo rėmo kanalo ir durys atsilaisvins. Suvirintas sparnas nuolat lieka ant durų plokštės, todėl durelių nuėmimas neturi jokios įtakos vyrių tvirtinimui. Tai patogi funkcija spintelėms, kurioms reikia nuimti duris, kad būtų galima prijungti laidus arba patekti į vidų.

Taikymo scenarijai

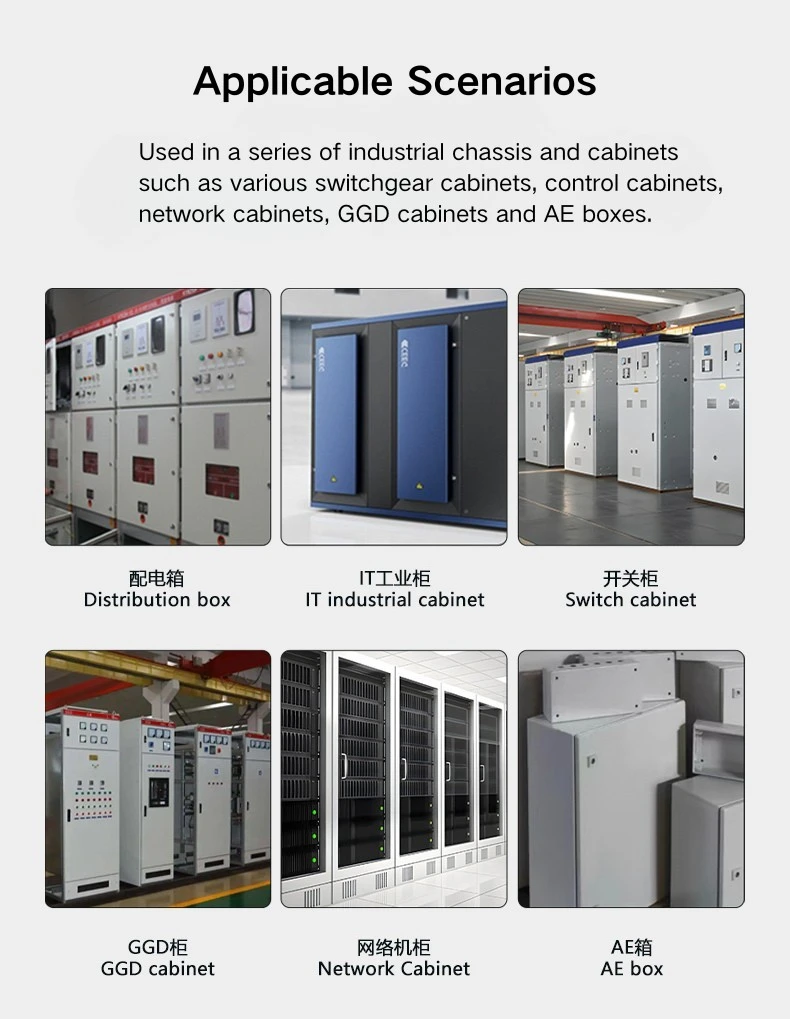

Paslėptas vyris su smeigėmis dažniausiai rodomas ant skirstomųjų skydų durų, skirstomųjų įrenginių gaubtų, tinklo spintelių durų ir pramoninės įrangos spintų, kur svarbu išlaikyti švarą išorėje. Kadangi vyriai yra rėmo viduje, uždarius duris nieko nesimato išorėje – nėra išsikišusios statinės, nėra atviro sparno.

Nuimama paslėpto vyrio su smeigėmis pusė taip pat naudinga spintelėms, kurios surenkamos dirbtuvėse ir siunčiamos į vietą – durelės gali nuimti transportuojant ir vėl užsidėti, kai spintelė yra savo vietoje. Cinkuoto anglinio plieno apdaila puikiai tinka standartinėms patalpų pramoninėms aplinkoms, o 86 mm vyriai atitinka rėmo kanalo matmenis, kuriuos paprastai rasite paskirstymo ir skirstomųjų įrenginių korpusuose.

DUK

1 klausimas: koks yra bendras CL060 vyrio dydis?

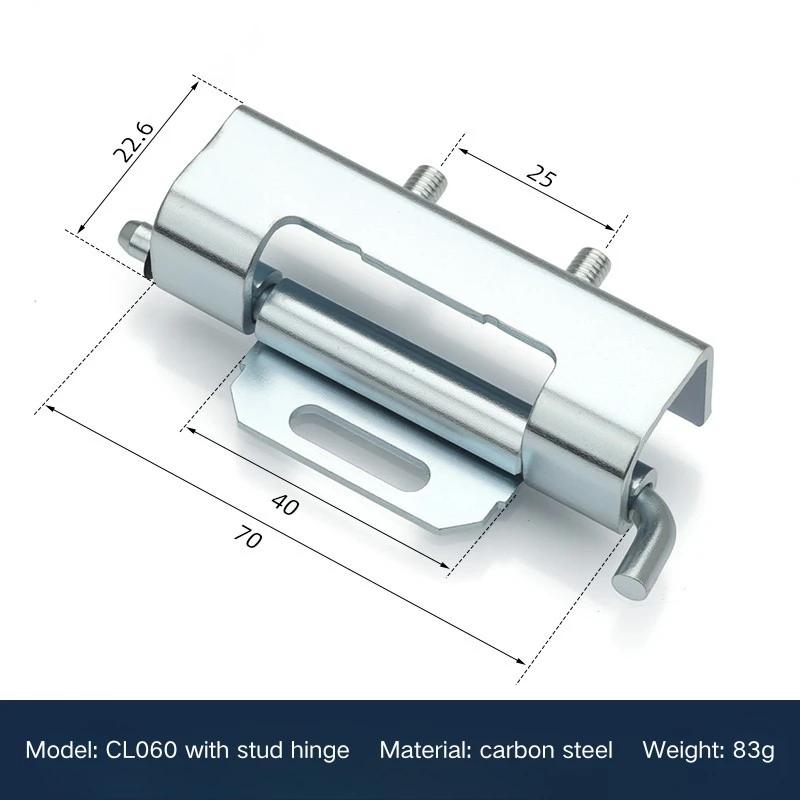

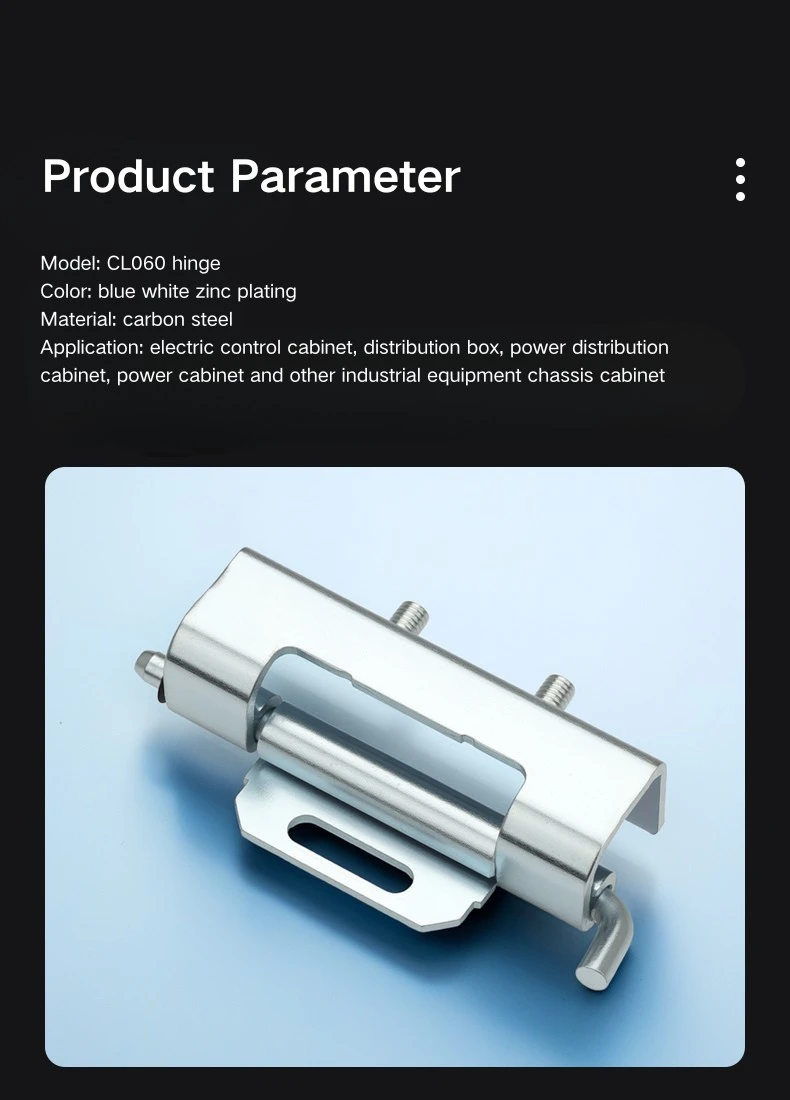

Paslėpto vyrio CL060 bendras ilgis yra 86 mm, vyrio korpuso ilgis – 70 mm, o statinės skersmuo – Φ5 mm. Tvirtinimo sparnas yra 25 mm pločio, o vyrio korpusas yra 22,6 mm pločio. Bendras svoris 83g.

2 klausimas: iš kokios medžiagos pagamintas CL060?

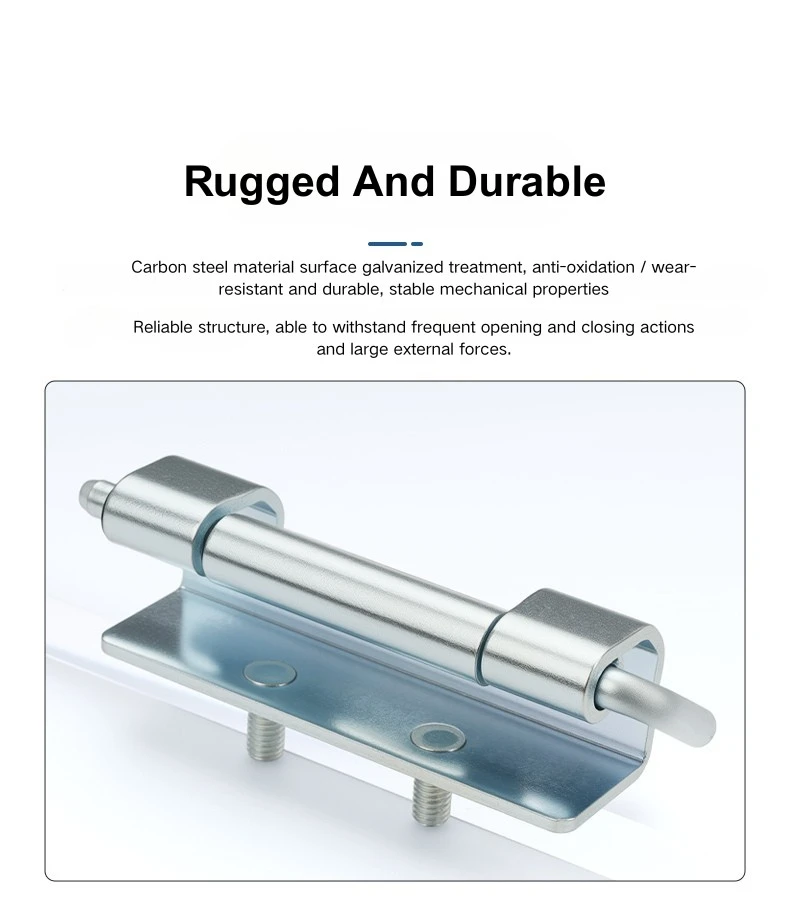

CL060 pagamintas iš anglinio plieno su cinkuota apdaila. Šiuo metu jį galima įsigyti tik pagal vieną specifikaciją.

3 klausimas: kaip įdiegiamas CL060?

CL060 naudojamas suvirinimo ir tvirtinimo veržlėmis derinys. Tvirtinimo sparnas privirinamas prie durų plokštės, o smeigė pritvirtinama prie rėmo kanalo naudojant pridedamus M5 varžtus. Tvirtinimo anga su išpjova leidžia reguliuoti padėtį prieš galutinį tvirtinimą.

4 klausimas: kokie yra smeigių matmenys?

Smeigės galvutės skersmuo Φ9,5 mm, veleno ilgis 10 mm, petys 2 mm, sriegis M5. Jis sujungiamas su rėmo kanalu, kurio anga >9,7 mm.

5 klausimas: kokie rėmo kanalo matmenys tinka CL060?

CL060 paslėptas vyris telpa į rėmo kanalą, kurio vidinis spindulys nuo R15,7 iki R17,7 mm. Durų plokštės gylio prošvaisa yra ≤18,8 mm, o bendras šoninis siekis yra ≤21,4 mm.

6 klausimas: kokio tipo korpusams tinka CL060?

CL060 naudojamas skirstomųjų skydų durelėse, skirstomųjų įrenginių gaubtuose, pramoninių tinklų spintelėse ir mechaninės įrangos spintelių durelėse – visur, kur pageidaujamas paslėptas, nuimamas vyris, o ne montuojamas ant paviršiaus.
