90 laipsnių lenkimo spintelės vyris

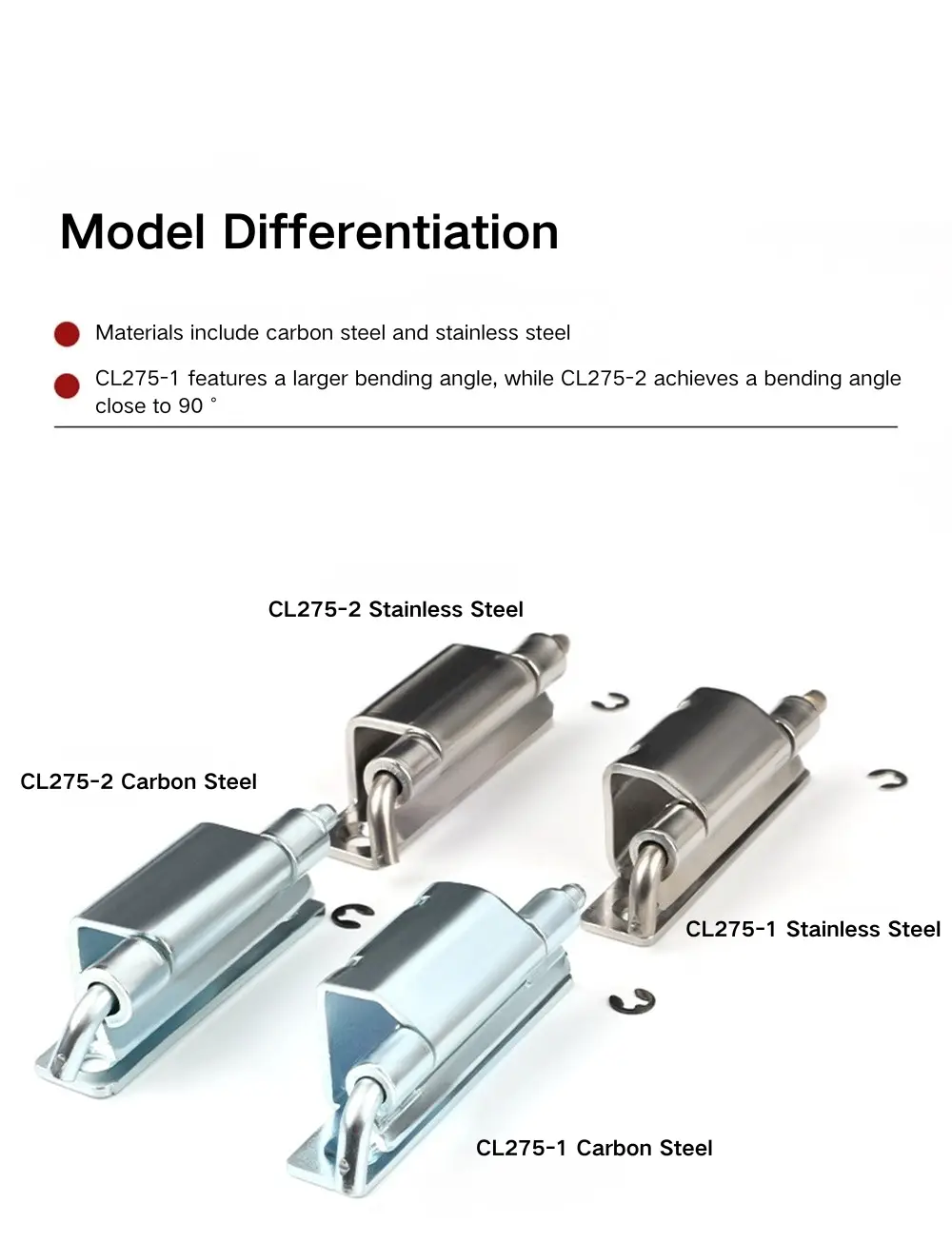

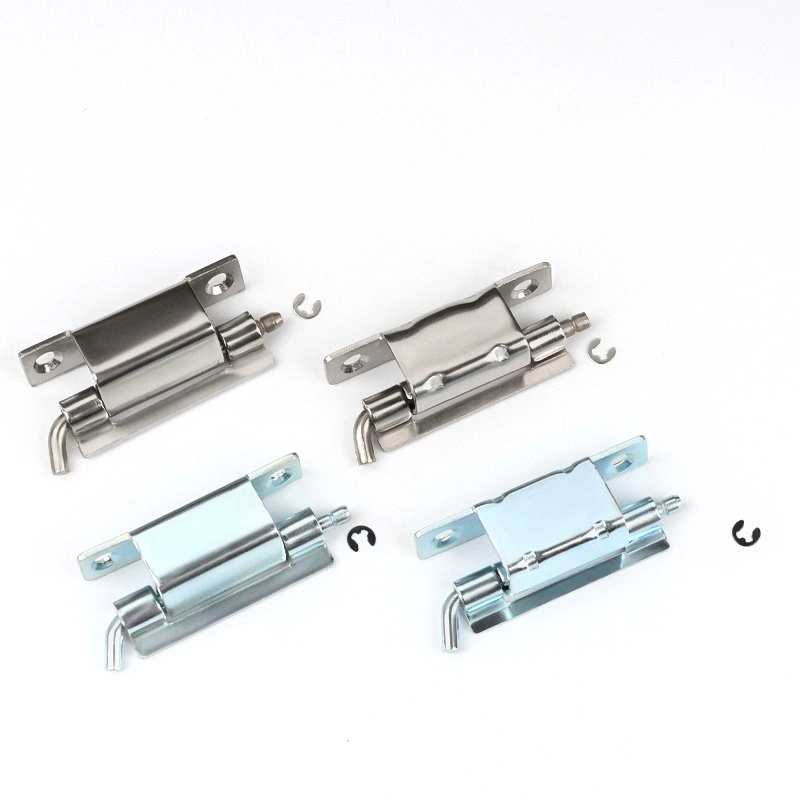

Pirkėjams, įsigyjantiems paslėptus korpuso vyrius iš „Yitai Lock“, 90 laipsnių lenkimo spintelės vyriai CL275 serija apima du atidarymo kampus trijuose modeliuose – 120° CL275-1 ir 90° CL275-2 ir CL275-3. CL275-2 ir CL275-3 turi tą patį horizontalų pėdsaką, tačiau skiriasi savo šoniniais matmenimis, todėl jų pasirinkimas priklauso nuo konkrečios jūsų korpuso durų plokštės ir rėmo geometrijos. Visi trys naudoja Φ5 mm cilindrą su Φ4 atviru atraminiu žiedu, skirtą kaiščių sulaikymui.

Modelio parinktys ir matmenys

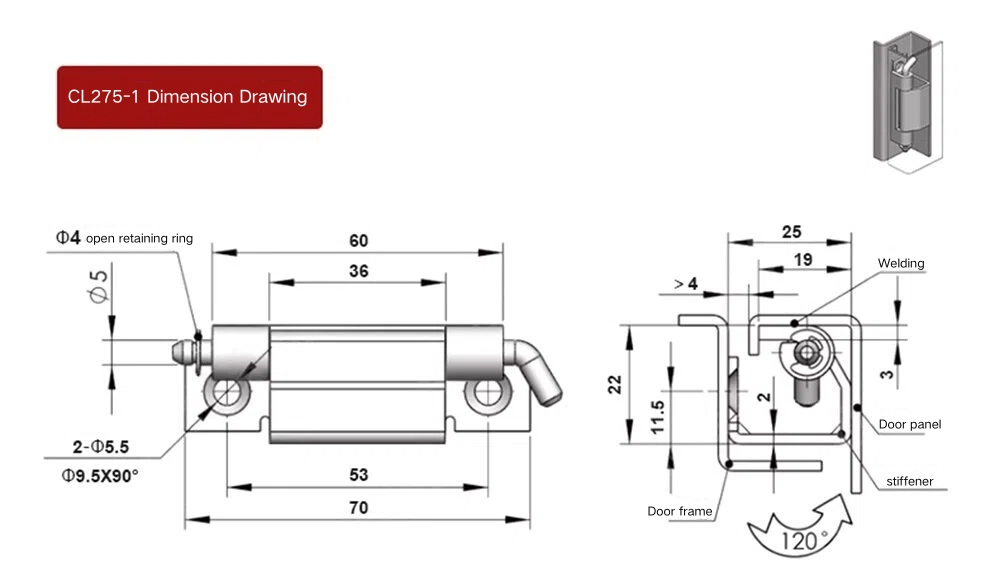

90 laipsnių lenkimo spintelės vyris CL275-1 yra didžiausias modelis, kurio bendras ilgis yra 70 mm, o vyrio korpusas - 60 mm. Vidinis tarpatramis tarp tvirtinimo sparnų yra 53 mm, cilindro skersmuo yra Φ5 mm, o dvi tvirtinimo angos yra Φ5,5 mm su Φ9,5 × 90° įdubimu. CL275-1 atsidaro 120° kampu, todėl jis yra tinkamas pasirinkimas ten, kur reikia platesnių durų varstymo.

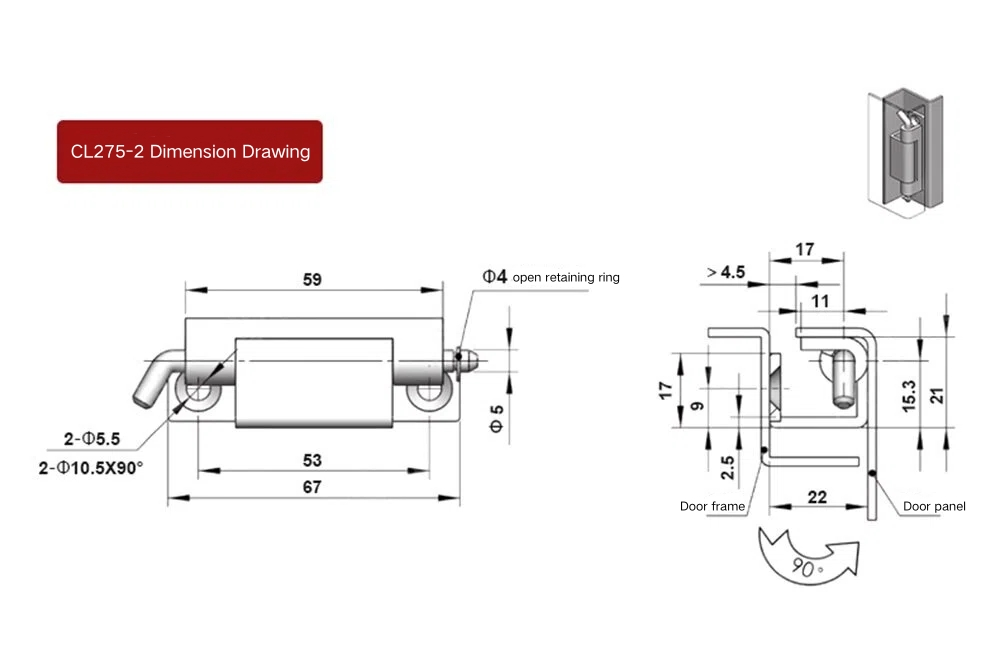

CL275-2 ir CL275-3 atsidaro 90° kampu ir dalijasi 53 mm vidinio tarpatramio ir Φ5 mm statine, tačiau skiriasi bendrais matmenimis ir skylių konfigūracija. CL275-2 bendras ilgis yra 67 mm su 59 mm korpusu ir jame naudojamos dvi Φ5,5 mm skylės kartu su dviem Φ10,5 × 90° įdubimo skylėmis. CL275-3 korpusas yra 60 mm, bendras ilgis 67 mm su dviem Φ5,2 mm tvirtinimo angomis. CL275-3 šoninis profilis taip pat skiriasi nuo CL275-2, kurio durų staktos sujungimo gylis yra 19,3 mm, o bendras šoninis aukštis yra 20,2 mm – detalės, kurios yra svarbios montuojant 90 laipsnių kampo lenkimo spintelės vyrį į konkretų rėmo kanalą.

Struktūra ir montavimas

Visi trys 90 laipsnių lenkimo spintelės vyrių modeliai montuojami suvirinant. Sulenkta sparno konstrukcija reiškia, kad viena vyrių sėdynių pusė priglunda prie durų staktos kanalo vidinės pusės, o kita - prie durų skydo, o vyrių cilindras yra įdubęs rėmo profilyje, o ne spintelės paviršiuje. Ši paslėpta padėtis atskiria CL275 nuo standartinio paviršiuje montuojamo vyrio.

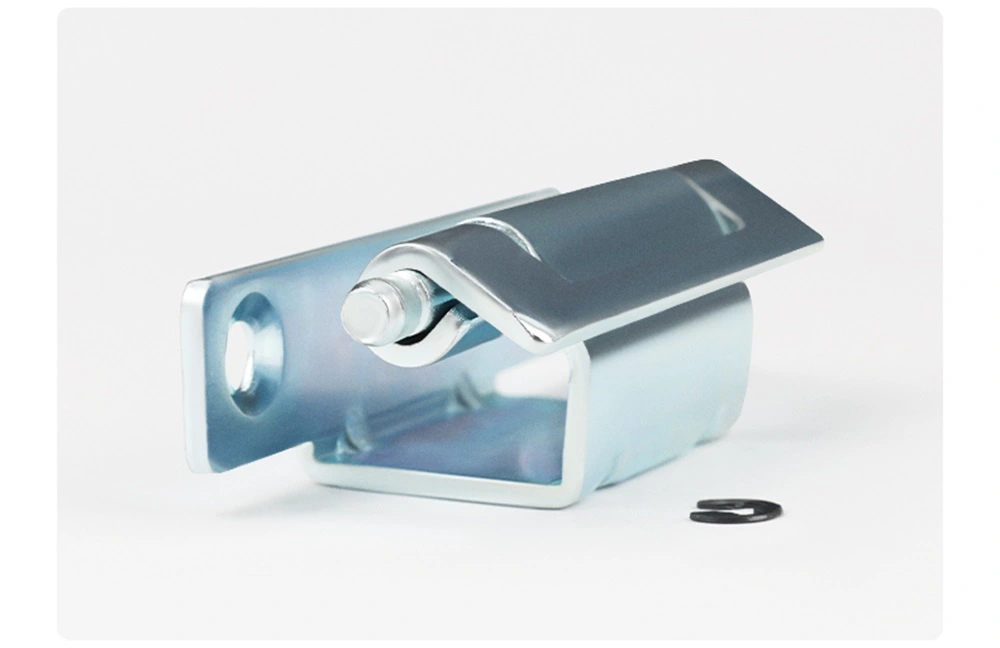

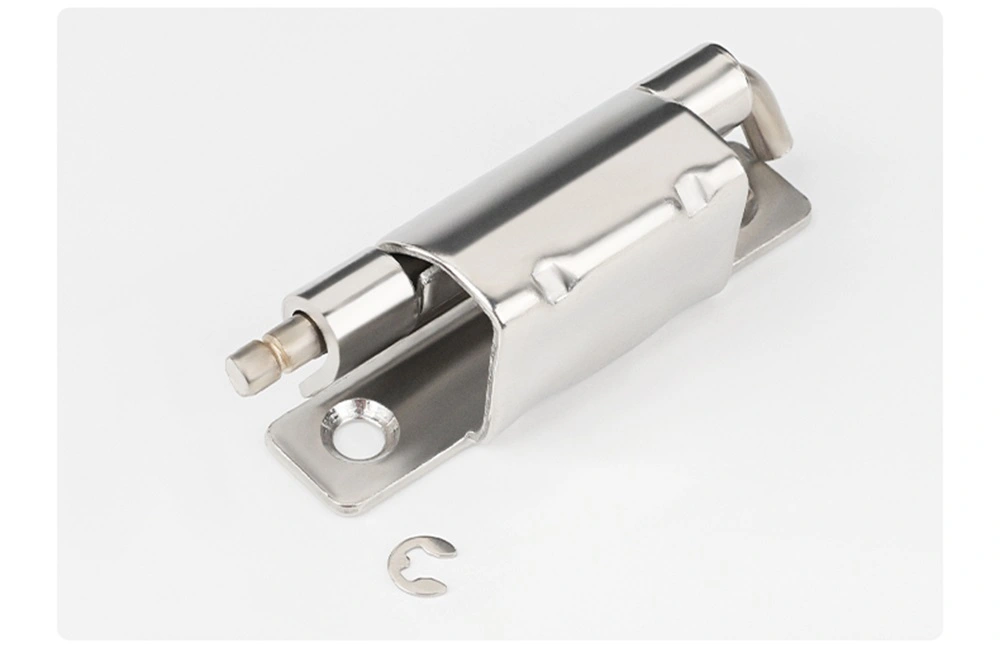

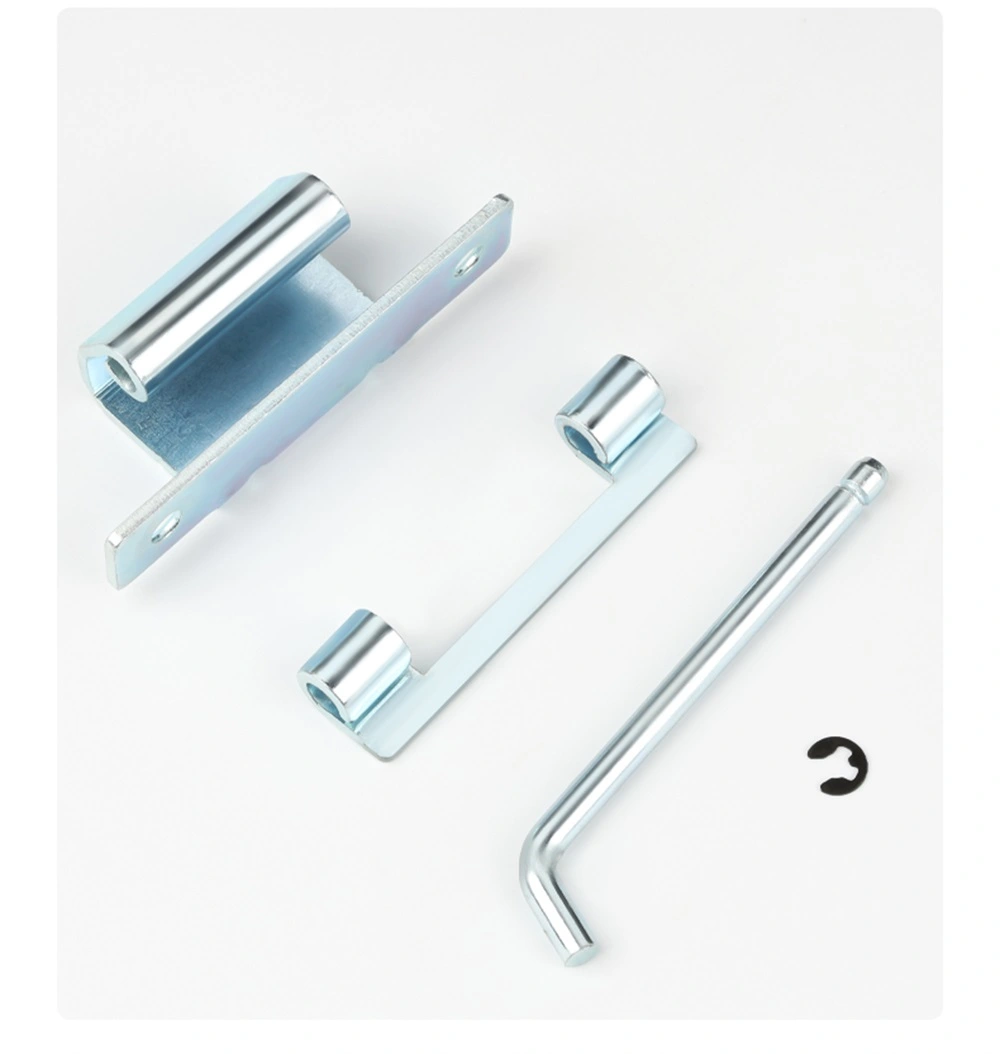

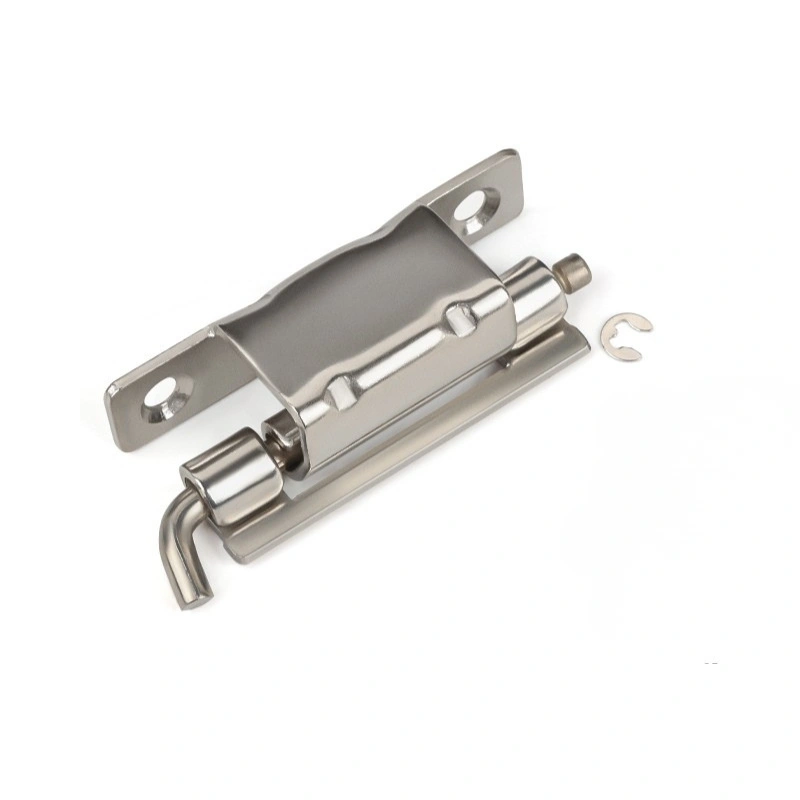

90 laipsnių lenkimo spintelės vyris naudoja Φ4 atvirą atraminį žiedą visuose trijuose modeliuose, kad kaištis darbo metu liktų vietoje. Durų varčią galima nuimti atjungus atraminį žiedą ir patraukus kaištį – nereikia jokių įrankių – tai naudinga spintelėms, kurioms kartais reikia nuimti duris, kad būtų galima patekti į vidų arba atlikti techninę priežiūrą. Suvirinta instaliacija išlaiko fiksuotą sparną nuolat pritvirtintą prie rėmo, todėl pakartotinis durų nuėmimas neturi įtakos tvirtinimui.

Medžiagos ir paviršiaus apdorojimas

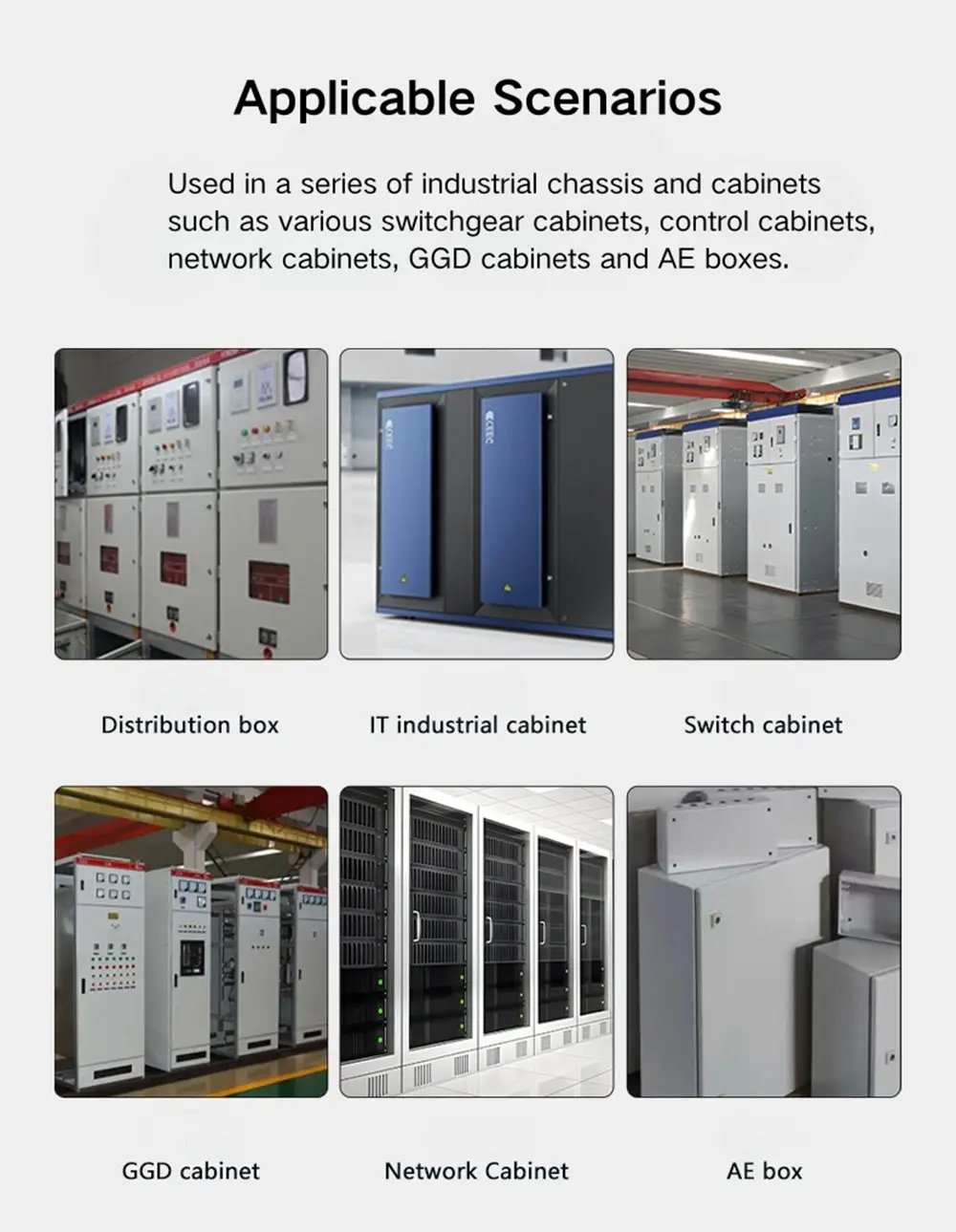

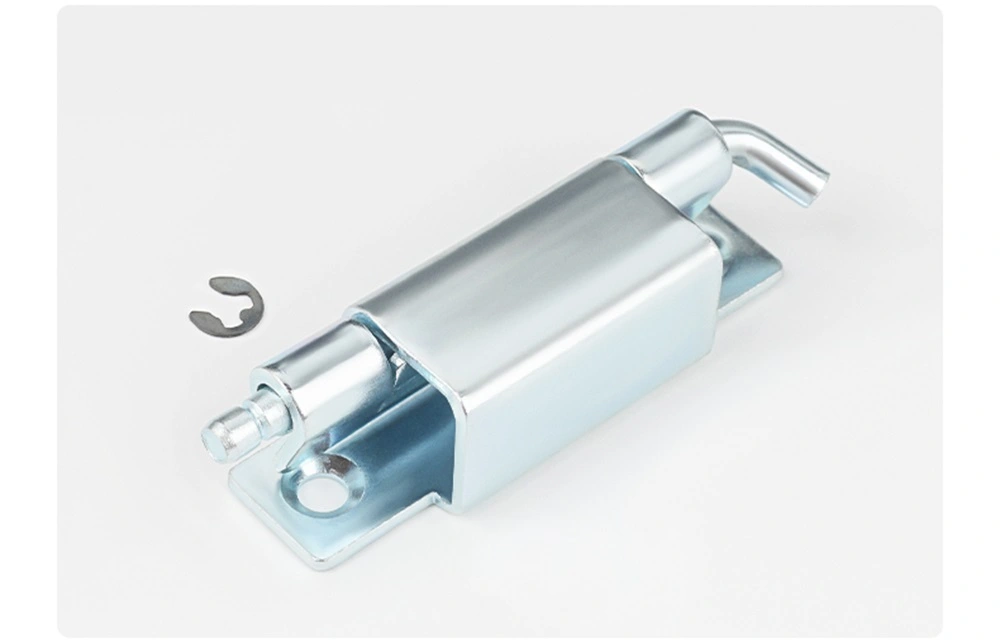

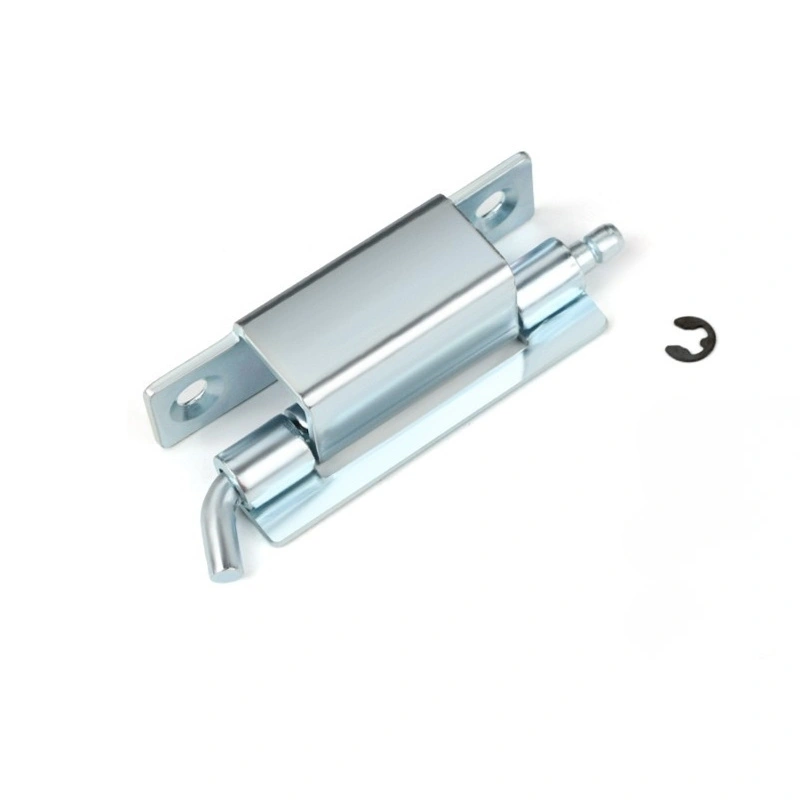

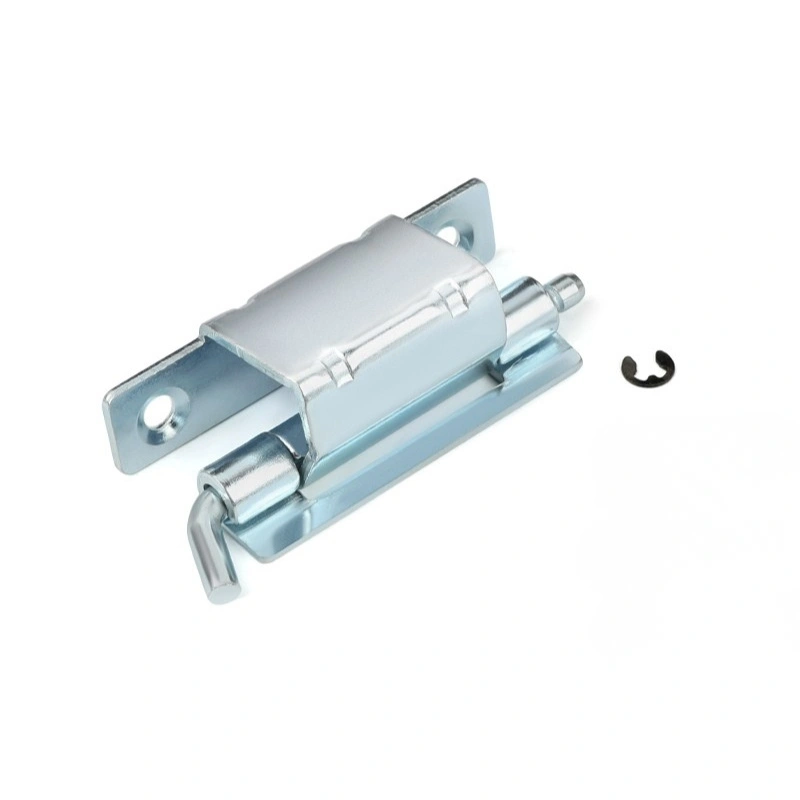

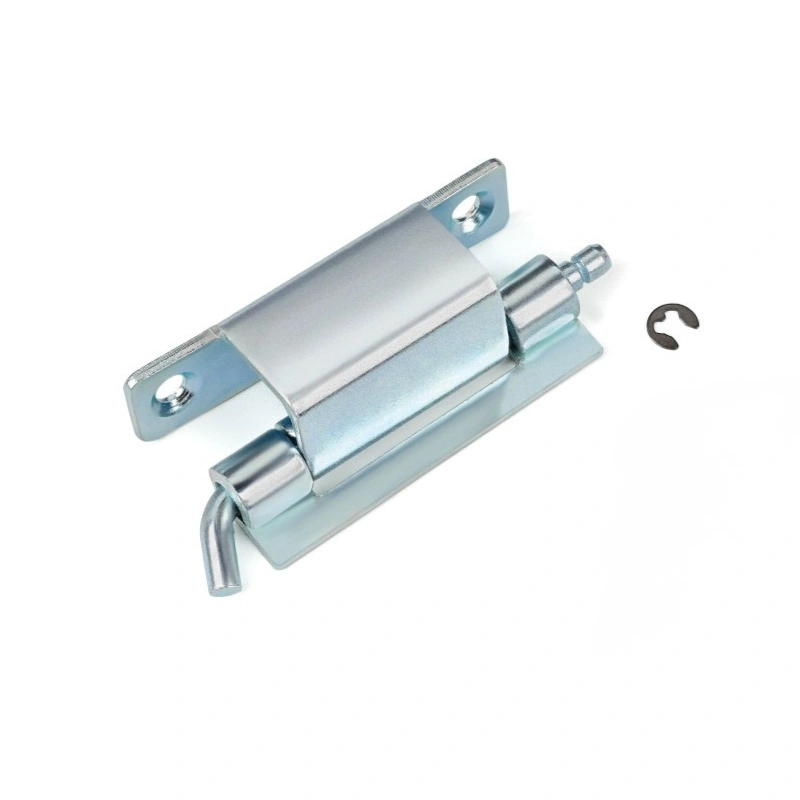

90 laipsnių lenkimo spintelės vyriai yra iš cinkuoto anglinio plieno ir 304 nerūdijančio plieno. Anglinio plieno versija yra padengta cinku, kuri užtikrina tinkamą patalpų korpusų apsaugą nuo korozijos sausoje arba kontroliuojamoje aplinkoje. Tai standartinis pasirinkimas daugeliui elektros spintelių ir skirstomųjų dėžių, kuriose montuojama patalpoje, o drėgmė nėra veiksnys.

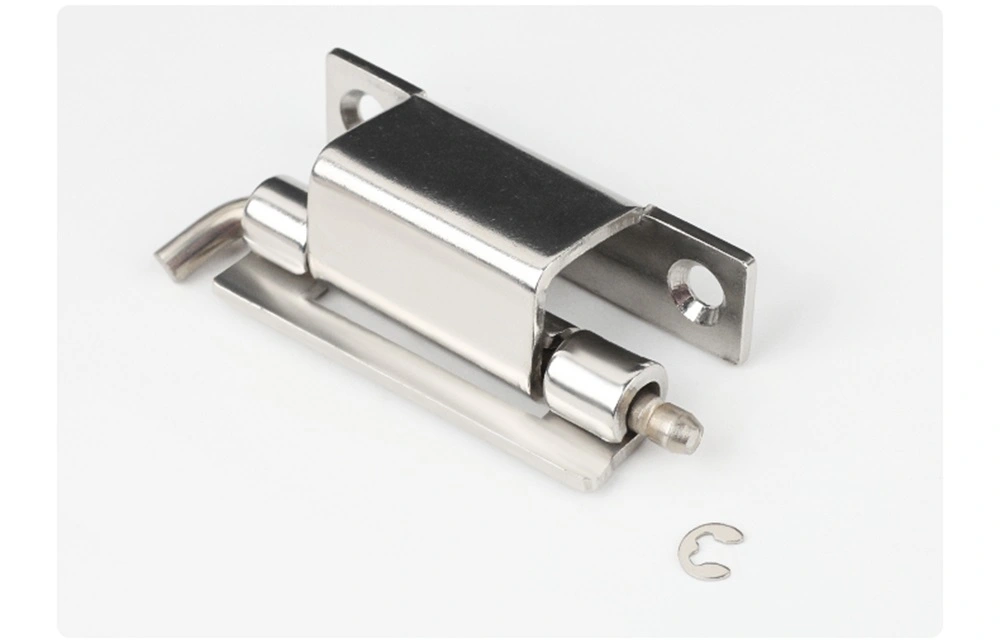

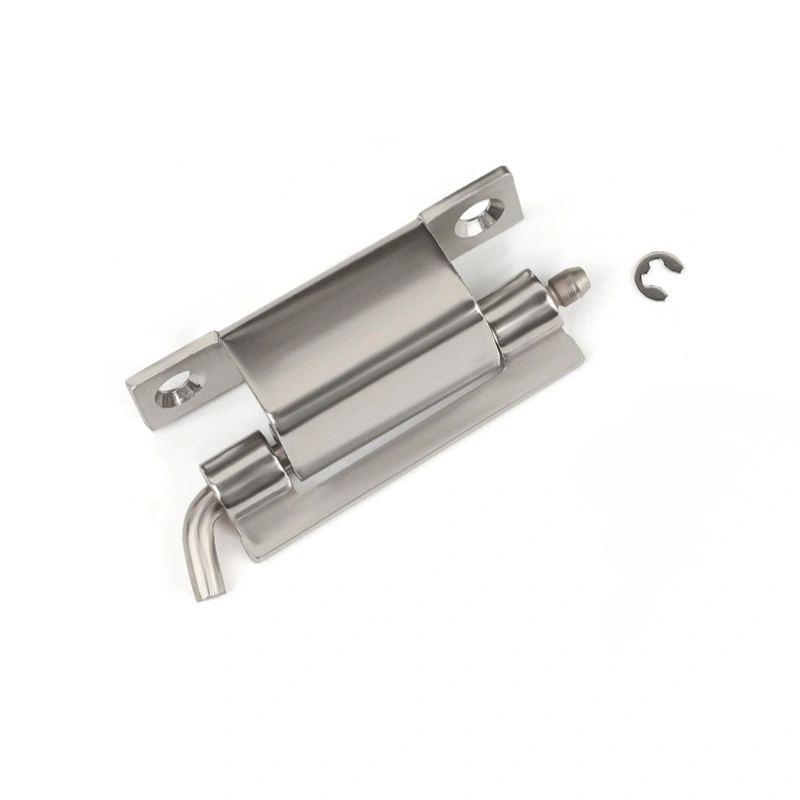

304 nerūdijančio plieno 90 laipsnių lenkimo spintelės vyriai yra geresnis pasirinkimas, kai korpusas yra veikiamas drėgmės, lauko sąlygomis arba aplinkoje, kurioje yra daug drėgmės. Nerūdijantis plienas taip pat paprastai nurodomas, kai reikia atsižvelgti į spintelės išorės apdailą, nes laikui bėgant jis išlaiko savo išvaizdą geriau nei cinkuotas anglinis plienas sudėtingomis sąlygomis. Abi medžiagos yra prieinamos visuose trijuose CL275 modeliuose.

DUK

1 klausimas: kokie yra trys CL275 serijos modeliai ir kuo jie skiriasi?

CL275 seriją sudaro CL275-1, CL275-2 ir CL275-3. CL275-1 atsidaro 120° kampu ir yra didžiausias modelis, kurio bendras ilgis yra 70 mm. CL275-2 ir CL275-3 atsidaro 90° kampu ir turi tuos pačius horizontalius matmenis, tačiau skiriasi savo šoniniu profiliu ir tvirtinimo angos konfigūracija. Visi trys yra suvirinti vyriai su Φ5 mm statine.

2 klausimas: koks yra kiekvieno modelio atidarymo kampas?

CL275-1 atsidaro 120° kampu. CL275-2 ir CL275-3 atsidaro 90° kampu. Atidarymo kampas nustatomas pagal vyrių sparnų lenkimo geometriją ir sumontavus jo negalima reguliuoti.

3 klausimas: kaip sumontuotas CL275 vyris?

Visi trys CL275 modeliai montuojami suvirinant. Sulenktas sparnas gamybos metu privirinamas prie spintelės rėmo arba durų skydo. Šioje serijoje nėra varžto tvirtinimo parinkties.

4 klausimas: kaip išlaikomas vyrių kaištis ir ar galima nuimti duris?

Visuose CL275 modeliuose naudojamas Φ4 atviras laikantis žiedas, kad kaištis būtų vietoje. Norėdami išimti dureles, atjunkite laikantįjį žiedą ir patraukite kaištį – nereikia jokių įrankių. Suvirintas pagrindas lieka pritvirtintas prie staktos, todėl dureles galima nuimti ir vėl pritvirtinti nepažeidžiant vyrių tvirtinimo.

5 klausimas: kokios medžiagos yra?

CL275 lenkimo spintelės vyriai yra pagaminti iš cinkuoto anglinio plieno ir 304 nerūdijančio plieno. Anglies plienas tinka vidaus, sausoms aptvaroms; nerūdijantis plienas yra geresnis pasirinkimas lauko instaliacijoms arba aplinkoje, kurioje nuolat veikia drėgmė.

6 klausimas: kuo skiriasi CL275-2 ir CL275-3?

Abu modeliai turi tuos pačius horizontalius matmenis ir 90° atidarymo kampą, tačiau skiriasi jų šoniniai profiliai. CL275-3 durų staktos įjungimo gylis yra 19,3 mm, o šoninis aukštis - 20,2 mm, o CL275-2 šoniniai tarpai yra skirtingi, pritaikyti prie skirtingos rėmo kanalo geometrijos. Pasirinkite pagal savo konkrečius durų rėmo ir plokštės matmenis.
